Модификатор для заэвтектических силуминов

Модификатор для заэвтектических силуминов

Иллюстрации

Показать все

Реферат

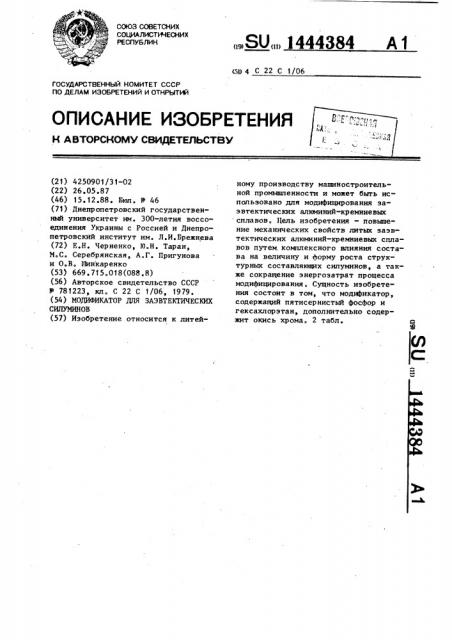

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1444384 А 1 (sg 4 С 22 С 1/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМУ С8ИДЕТЕЛЬСТВУ (21) 4250901/31-02 (22) 26.05.87 (46) 15.12.88. Бюл. У 46 (71) Днепропетровский государственный университет им. 300-летия воссоединения Украины с Россией и Днепропетровский институт им. Л.И.Брежнева (72) Е.Н. Черненко, Ю.Н. Таран, М.С. Серебрянская, А.Г. Пригунова и О.В. Шинкаренко (53) 669.715.018(088.8) (56) Авторское свидетельство СССР

М 781223, кл. С 22 С 1/06, 1979. (54) МОДИФИКАТОР ДЛЯ ЗАЭВТЕКТИЧЕСКИХ

СИЛУМИНОВ (57) Изобретение относится к литейному производству машиностроительной промьппленности и может быть использовано для модифицирования заэвтектических алюминий-кремниевых сплавов, Цель изобретения - повышение механических свойств литых заэвтектических алюминий-кремниевых сплавов путем. комплексного влияния соста" ва на величину и форму роста структурных составляющих силуминов, а также сокращение энергозатрат процесса модифицирования. Сущность изобретения состоит в том, что модификатор, содержащий пятисернистый фосфор и гексахлорэтан, дополнительно содержит окись хрома. 2 табл.

1- 44384

Изобретение относится к литейному производству машиностроительной промышленности и может быть использовано для модифицирования литейных заэвтектических алюминий-кремниевых сплавов.

Цель изобретения — повышение механических свойств сплава и сокращение энергозатрат.

Согласно изобретению модификатор, содержащий пятисернистый фосфор, гексахлорэтан, дополнительно содержит окись хрома при соотношении ингредиентов, мас.7:

Пятисернистый Аосфор 30-40

Окись хрома 20-30

Гексахлорэтан Остальчое

Предлагаемые пределы концентраций ингредиентов модификатора выбраны экспериментальным путем.

Увеличение содержания пятисернистого АосАора выше верхнего предела (407) приводит к увеличению содержания Aochopa в расплаве, что обусловливает на первых этапах кристаллизации сплава выделение тугоплавких соединений А1 Р, которые кроме того, что могут служить подложкой для зарождения первичных кристаллов кремния, выделяются по границам о > и эвтектических зерен, тем самым, сни-.

I жая прочность отливки. Повьппение содержа.ния серы в расплаве увеличивает газонасыщенность сплава, снижая качество отливок и понижая общий уровень механических свойств.

При содержании пятисернистого фосфора ниже нижнего предела (30%) несколько уменьшается размер первичных кристаллов кремния, но эвтектика (оСд + Si) остается конгломератной, что отрицательно сказывается на пластичности сплава.

Ввод в состав модификатора окиси хрома существенно изменяет морфологию первичных и эвтектических фаз. Адсорбция атомов хрома на изоморфных плоских атомных сетках кристаллов кремния (100 приводит к формированию тонкоразветвленных эвтектических колоний кубического типа, обусловливает увеличение прочности и пластичности отливок. Повьппение содержачия окиси хрома выше верхнего предела (30%) способствует выделению большого количества интерметаллидных железосодержащих фаз игольчатой морфоло15

40 гии, что понижает пластичность отливок. Концентрация окиси хрома ниже нижнего предсла (207) не приводит к модифицирующему эАфекту. Его действие сводится к незначительному легированию матрицы, что несколько повышает твердость отливок.

В табл. 1 приведены используемые для экспериментальных плавок составы модиАикаторов.

В табл. 2 указано изменение механических свойств отливок в зависимости от количества вводимого модификатора. Увеличение предела прочности, относительного удлинения и твердости образцов наблюдается в сплавах 3-9.

Преимуществом предлагаемого модиАикатора по сравнению с известным является повышение механических свойств литых изделий из заэвтектических алюминий-кремниевых сплавов.

Применение данного модификатора оказывает существенно больший модиАицируюпдй эффект путем измельчения первичных кристаллов кремния и формирования тонкодифАеренцированных эвтектических колоний кубической морфологии. При этом уменьшается э нергоемкость процесса, так как при кристаллизации не образуются тугонлавкие соединения фосфидов алюминия, для удаления которых из расплава необходимо увеличение времени выдержки расплава и температуры модифицирования. Кроме того, при использовании предлагаемого модификатора не требуется дополнительных капитальных вложений для установки прессов, фор.мирующих брикеты из модифицируюшнх люсов, повышается производительность труда и качество литых изделий.

Формула изобретения

МодиАикатор для заэвтектических силуминов, содержащий пятисер нистый

АосАор и гексахлорэтан, о т л и ч аю m и и с я тем, что, с целью повышения механических свойств сплавов и сокращения энергозатрат, он дополнительно содержит окись хрома при следующем соотношении ингредиентов, МяСе %е

Пятисернистый фосфор 30-40

Окись хрома 20-30

Гексахпорэтан Остальное

1444 184

Таблица f

Компоненты

Пятисернистый фосфор

Окись хрома

Гексахлорэтан

Т а 6 л и ц а 2

НВ, MIIa о, МПа

КС, MIIà

Сплав

182-188

Известный

11 55-1250

225-245

1200

6,2

245

1180

250

1250

7,2

258, 1290

7,5

265

1300

8,1

270

1350

285

1320

7,9

280

1275

8,3

272

1230

8,0

260

7,3

1210

252

1190

6,5

?40

Составитель О. Голыжникова

Редактор М. Недолуженко Техред Л.Олийнык

Корректор М. Демчик

Заказ 6460/29 Тираж 595

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Немодифицированный сплав

АК18Ж

Содержание, мас.7, в сплавах

2 3 4 5 6 7 8 9 10 11

30 25 30 35 30 35 35 40 40 45 40

15 20 70 20 25 25 30 25 30 30 35

55 55 50 45 45 40 35 35 30 25 25
