Жаростойкая сталь

Жаростойкая сталь

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии, в частности к составам литейных жаростойких сталей для деталей , работающих в условиях теплосмен. Цель изобретения - повьппение термостойкости стали. Это достигается тем, что стань дополнительно содержит висмут и молибден при следующем соотношении компонентов, мас.%: углерод 0,1-0,2, хром 21,0-24,0; никель 8,0- 10,Oi кремний 1,5-1,7; марганец 0,4- 1,0,- алюминий 2,5-3,5; висмут 0,01- 0,03; молибден 0,2-0,4, железо остальное . Применение стали позволит повысить срок службы оборудования в условиях теплосмен. 1 табл..

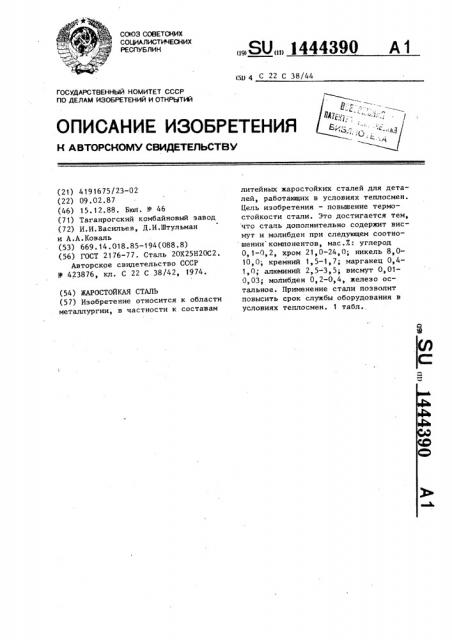

СОЮЗ СОВЕТСИИХ

СООИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4 С 22 С 38/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 4191675/23-02 (22) 09.02.87 (46) 15,12.88. Sert. У 46 (71) Таганрогский комбайновый завод (72) И.И.Васильев, Д.И.Штульман и А.А.Коваль (53) 669. 14.018.85-194(088.8) (56) ГОСТ 2 176-7 7. Сталь 20Х25Н20С2.

Авторское свидетельство СССР

У 423876, кл. С 22 С 38/42, 1974. (54) ЖАРОСТОЙКАЯ СТАЛЬ (57) Изобретение относится к области металлургии, в частности к составам

„„SU„„1444390 А 1 литейных жаростойких сталей для деталей, работающих в условиях теплосмен.

Цель изобретения — повьппение термостойкости стали. Это достигается тем, что сталь дополнительно содержит висмут и молибден при следующем соотно шении компонентов, мас.Ж: углерод

0,1-0,2, хром 21,0-24,0; никель 8,010,0; кремний 1,5-1,7; марганец 0,41,0; алюминий 2,5-3,5; висмут 0,010 03; молибден 0,2-0,4, железо остальное. Применение стали позволит повысить срок службы оборудования в условиях теплосмен. 1 табл.

1444390 возврата и отходов никельсодержащих марок сталей.

Формула и з обретения

Термостоико сть 7 количест

Химический состав, мас.%

Сталь

Si Mn Al Се Cu Bi Mo

С Cr Ni

Fe во циклов до появления трещин

Известная 1 0,15

20 17 1,0 0,6 3,5 0,05 0,6 — — Ос- 205 таль— ное

Предлагаемая

Z 0,1

218150425

0,01 О, 2 -"- 2744

0,02 0,3 — "- 312

О, 03 0,4 -"- 330

3 .0,15 23 9 1,6 0,5 3,0

24 10 17 1 О 35

4 0,20

Составитель Л.Суязова

Техред Л.Олийнык Корректор С.Шекмар

Редактор Т.Лазоренко

Заказ 6460(29 Тираж 595 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Ивобретение относится к металлургии, в частности к составу жаростойкой стали для литых деталей, работающих в условиях теплосмен.

Цель изобретения — повышение термостойкости стали.

Испытания на термостойкость проводили на образцах диаметром 10 мм и длиной 100 мм по следующему режиму: 10 нагрев до 1373 К за 10 мнн, выдержка

5 мин, последующее охлаждение в воце комнатной температуры.

Химический состав и результаты 15 сравнительных испытаний предлагаемой и известной сталей представлены в таблице.

Стойкость литых поддонов для эа- 20 груэки в них деталей, подвергающихся цементации, из предлагаемой стали на

20-25% выше по сравнению с известной.

Стоимость производства предлагаемой стали ниже, так как содержание дорогостоящего никеля снижено почти в 2 раза и введение его можно обеспечить использованием в составе шихты

Жаростойкая сталь, содержащая углерод, хром, никель, кремний, маргaнец, алюминий, железо, о т л и ч а ющ а я с я тем, что, с целью повышения термостойкости, она дополнительно содержит висмут и молибден при следующем соотношении компонентов, мас.%:

Углерод О, 1-0,2

Хром 21,0-24,0

Никель 8,0-10,0

Кремний 1,5 — 1,7

Марганец 0,4-1,0

Алюминий 2, 5-3,5

В исмут 0,01-0,03

Молибден 0,2-0,4

Железо Остальное
