Изобретение относится к текстильному машиностроению и предназначено для контроля прокладки уточной нити на ткацких станках. Цель изобретения - повышение надежности контроля уточной нити. Введение в устройство электронного переключателя, формирователя импульса записи, амплитудного детектора, формирователя импульса обнуления, триггера и преобразователя позволяет перед каждым циклом прокидки уточной нити автоматически устанавливать оптимальный режим работы устройства, определяемь Й отношением уровня сигнала к максимальному уровню помех. 4 ил.

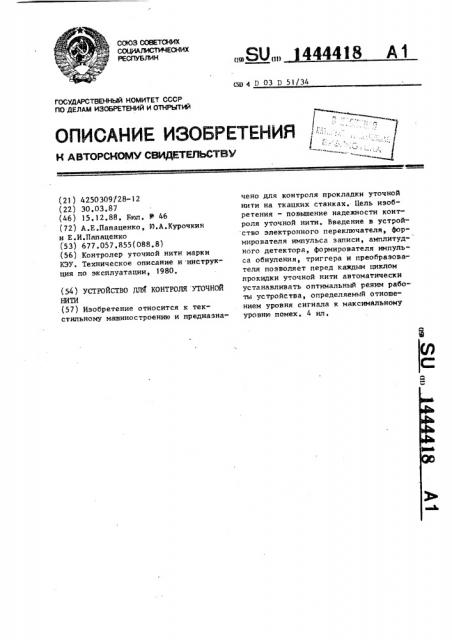

СОЮЗ СООЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСГ1УБЛИН (5g g D 03 D 51/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬС ГВУ

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4250309/28-12 (22) 30,03,87 (46) 15.12.88. Бюл, У 46 (72) А.Е.Папаценко, 10.А.Курочкин и E.È.Ïÿïàöåíêî (53) 671. 057. 855 (088. 8) (56) Контролер уточной нити марки

КЭУ. Техническое описание и инструкция по эксплуатации, 1980. (54) 7CTPOACTBG graf KGHTPGT_#_ уТОЧНОИ

НИТИ (51) Изобретение относится к текстильному машиностроению и преднаэна"

„.SU„„44443 8 А 1 чена для контроля прокладки уточной нити на ткацких станках. Цель изобретения — повышение надежности контроля уточной нити. Введение в устрой ство электронного переключателя, формирователя импульса записи, амплитудного детектора, формирователя импульса обнуления, триггера и преобразователя позволяет перед каждым циклом прокидки уточной нити автоматически устанавливать оптимальный режим работы устройства, определяемый отноше" нием уровня сигнала к максимальному уровню помех. 4 ил.

1444418

Изобретение относится к текстильному машиностроению, а именно к устройствам для контроля прокладки уточной нити на ткацких станках.

Цель изобретения — повьппение на5 дежности контроля уточной нити.

На фиг. I представлена блок-схема устройства; на фиг. 2 — пример выполнения преобразователя; на фиг. 3— пример выполнения формирователя импульса обнуления; на фиг. 4 — пример выполнения амплитудного детектора.

Устройство (фиг. 1) содержит датчик l перемещения уточкой нити, который через последовательно включенные фильтр 2, усилитель 3, детектор 4, компаратор 5, блок 6 формирования сигнала подключен к обмотке электромагнита 7, якорь которого че- „-0 рез систему тяг 8 связан с валом 9 включения станка. Электронный ключ

l0 связан с выходом блока 6 формирования импульса и с первым входом элемента 11 задержки. Выход элемента

11 задержки соединен с выходом комп-:: ратора 12, первый выход которого подключен к сигнализатору 13, Вал 9 механически соединен с выключателем

14, связанным с первым входом контак- 30 тора 15, установленного в цепи питания электродвигателя 16. Цепь питания электродвигателя 16 связана с вторым входом элемента 11 задержки и через источник 17 питания с входом формирователя 18 ючпульса обнуления, выход которого подключен к первым входам триггера 19 и преобразователя

20. Выход датчика 21 момента контраля уточной нити связан с вторым вхо- л0 дом устройства 6 формирования и входом формирователя 22 импульса записи, выход которого соединен с вторывходом триггера 19, первым входом амплитудного детектора 23 и вторым входом преобразователя 20, третий вход которого связан с выходом амплитудного детектора 23, второй вход которого связан с выходом усилителя

3. Выходы преобразователя 20 и ис24 опорного напряжения (Up>>pp) подключены к второму входу компаратора 5 через электронный переключатель 25, управляемый выходным сигналом триггера 19.

Формирователь 18 импульса обнуления может представлять собой два по-. следовательно включенных ждущих гд ..тивибратора, запуск последующего осуществляется от предыдущего.

На фиг. 2 представлен пример реализации преобразователя, представляющего собой преобразователь типа аналог — цифра — аналог. В зависимости от уровня на выходе компаратора 26, 27, 28 счетчик 29, 30 работает в режиме прямого ("1") или обратного счета ("0") . С появлением 1" на выходе формирователя импульса записи с выхода генератора 31, 32, 33, 34, 35 начинают поступать импульсы на счетmm вход счетчика 29 н формируют на его выходе соответствующий поступлению код, в зависимости от величины которого цифроаналоговый греобраэователь 36 формирует аналоговый сигнал, который через схему 37 согласования поступает на вход электронного переключателя и на неинвертируемый вход дифференциального усилителя 28.

При достижении уровня, соизмеримого с уровнем„ поданным с выхода амплитудного детектора на иньертируемый вход компаратора, на его вь:ходе и.-. меняется уровень напряжения, под воздействием которого на выходе ЦАП уменьшается уровень напряжения, изменяющего состояние выхода компаратора, т.е. на выходе ЦАП в течение импульса записи формируется уровень напряжения, равный напряжению с выхода амплитудного детектора. С приходом "1" с выхода формирователя импульса обнуления по включению источника питания счетчик обнуляется и на выходе преобразователя устанавливается нулевое напряжение. Стабилизатор 38 формирует от источника питания опорное напряжение на ЦАП 36, Длительность импульса положитель" ной полярности на вьглоде дифгк--".. ального усилителя 39 при включении источника питания определяетс †. постоянной времени заряда емкости 40 до величины опорного напряжения, заданного делителем 41 и 42 (фи-. 3), Постоянная времени заряда емкости 43 через диод 44 небольшая, а постоянная времени разряда, определяе= мая резистором 45 велика, что позволяет определить максималыый уровень помех на участке измерения. Вход амплитудного детектора коммутируется к выходу усилител.-. при ;,омощи ключа выполненного на полевом транзисторе уr

4о, затвором кото::..-:о управляет вы1444418 ход формирователя импульса записи, определяя временное подключение входа амплитудного детектора. Дифферен— циальный усилитель 47, собранный в режиме повторителя, обеспечивает раз5 вязку от входных цепей преобразователя. Отрицательное смещение, определяемое делителем 48, 49 и поданное на катод диода 44, позволяет записывать уровень помех с амплитудой менее 0,6 В (фиг. 4).

Устройство работает следующим образом.

При включении станка на выходе формирователя 18 импульса обнуления появляется импульс положительной полярности, обнуляющий выход преобразователя 20 и устанавливающий триггер 19 в такое состояние, при кото- 20 ром электронный переключатель 25 подключает второй вход компаратора 5 к выходу источника 24 опорного напряжения, причем величина 11 „„р„ превышает максимально возможную амплитуду поме- 25 хи при данном коэффициенте усиления усилителя 3. Во время прокладки уточной нити на выходе датчика 1 появляется электрический сигнал, который через фильтр 2, усилитель 3, детектор 30

4 поступает на первый вход компаратора 5. На выходе компаратора 5 формируется сигнал, по наличию которого в момент выдачи сигнала с выхода датчика 21 момента контроля уточной нити блок 6 формирования сигнала производит анализ поступившего сигнала и устройство не оказывает влияния на работу станка, Череэ время t после выдачи сигнала датчика 21 формирова- 40 тель 22 импульса записи выдает импульс длительностью . Начало и длительность импульса записи выбрано перед началом следующего цикла, когда на датчик 1 не воздействует уточ- 45 ная нить и сигнал с выхода датчика определяется олько воздействием вибрации станка, акустических шумов на датчик. По переднему фронту импульса записи открывается вход ампли- 50 тудного детектора 23 и производится запуск генератора преобразователя

20. На выходе амплитудного детектора 23 формируется уровень напряжения, равный максимальному значению помехи в диапазоне временного импульса записи, который проходит последовательное преобразование аналог — цифра— аналог в преобразователе 20. Задний фронт импульса записи закрывает вход амплитудного детектора 23, запрещает работу преобразователя 20 и переключает триггер 19 в такое состояние по выходу, при котором происходит подключение сформированного преобразователем 20 аналогового уровня по второму входу компаратора 5. Во время очередной прокидки утка уровень опорного напряжения соизмерим с максималь ннм уровнем помехи, благодаря чему устанавливается оптимальное соотношение сигнал/помеха. Перед последующим циклам работы станка происходит перезапись уровня помехи и на выходе преобразователя 20 появляется уровень напряжения, характеризукиций уровень помехи следующего цикла ° При обрыве уточной нити сигнал на Выходе датчика 1 пропадает, при этом на выходе блока 6 формирования импульса формируется сигнал, который возбуждает электромагнит 7. Якорь последнего посредством системы тяг 8 приводит в движение вал 9 останова станка, ко" торий через механическую связь и выключатель станка 14 воздействует на контактор 15, размыкающий цепь питания электродвигателя 16. Одновременно сигнал с выхода блока 6 формирования сигнала поступает на электронный ключ 10, который запускает элемент 11 задержки, На второй вход элемента 11 задержки поступает напряжение питания электродвигателя 16.

Если отключение двигателя посредством электромагнита 7, вала.9 и выключателя станка происходит, то напряжение питания двигателя снимается также и с элемента 11 задержки. Если отключение по какой-либо причине не происходит, то через время порядка

100 мс сигнал с выхода элемента 11 задержки приводит в действие коммутатор 12, который отключает электродвигатель 16 через контактор 15 и включает сигнализатор 13.

Формула из о бретения

Устройство для контроля утбчной нити, содержащее соединенные последовательно датчик перемещения уточной нити, фильтр, усилитель, детектор, компаратор, блок формирования сигнала, управлякщий вход которого связан с выходом датчика момента контроля уточной нити, а выход подключен к обмотке электромагнита, якорь которо1444418 го кинематически связан с выключателем станка, соединенным с первым входом контактора, включенным в цепь питания электродвигателя, подключенную к первому входу элемента задержки, второй вход которого через электронный ключ связан с выходом блока формирования сигнала, а выход — через кощчутатор подключен к второму входу 1д контактора, а также источник опорнсго напряжения, о т л и ч а ю щ ее с я тем, что, с целью повыпения надежности контроля уточной нити, оно снабжено электронным переключателем, формирователем импульса записи, амплитудньм детектором, формирователем импульса обнуления, триггером и преобразователем, при этом выход датчика момента контроля уточной нити через формирователь импульса записи связан с первыми входами амплитудного детектора, триггера и преобразователя, второй вход которого соединен с выходом амплитудного детектора, а третий вход - с выходом формирователя импульса обнуления, входом подключенного к цепи питания электродвигателя, причем выходы источника опорного напряжения и преобразователя подключены соответственно к первому и второму входам электронного переключателя, выходом связанного с вторым входом компаратора, а управляющим входом — с выходом триггера, вторым входом подключенного к выходу формирователя импульса обнуления, а второй вход амплитудного детектора соединен с выходом усилителя, 1444418
