Опорный узел металлодеревянной треугольной арки

Опорный узел металлодеревянной треугольной арки

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к конструкциям опорных узлов метагшодеревянных треугольных арок. Цель изобретения - повышение эксплуатационной надежности и снижение материалоемкости. Опорный узел металлодеревянной треугольной арки включает верхний деревянный пояс 1, упорную плиту 2, боковые накладки 3 упорной плиты 2, стальную затяжку 4. Упорная плита 2 закреплена своей нижней кромкой на опоре с помощью шарнира, выполненного в виде скоб 6. Боковые накладки 3, стальная затяжка 4 и верхний пояс I соединены между собой посредством шарнира 7, что позволяет исключить появление раскалывающих напряжений в верхнем поясе I за счет его свободного поворота относительно опорного участка 3 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д 4 Е 04 В 1/32, 1/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4140237/31-33 (22) 12. 06. 86 (46) 15.12.88. Бюл. М 46 (71) Владимирский политехнический институт (72) В.Ю.Шуко, P.M.Àáñàòàðîâ и С. В. Климко в (53) 69. 057..4 (088 ° 8) (56) Конструкции из дерева и пластмасс/Под ред. Г,Г.Карлсена и Ю.В.Слицкоухова. М.: Стройиздат, 1986 ; с. 289-291.. (54) ОПОРНЫЙ УЗЕЛ ИЕТАЛЛОДЕРЕВЯННОЙ

ТРЕУГОЛЬНОЙ АРКИ (57) Изобретение относится к строительству, а именно к конструкциям опорных узлов металлодеревянных тре„„SU„,, 1444487 А1 угольных арок. Цель изобретения — повьппенне эксплуатационной надежности и снижение материалоемкости. Опорный узел металлодеревянной треугольной арки включает верхний деревянный пояс 1, упорную плиту 2, боковые накладки 3 упорной плиты 2, стальную затяжку 4. Упорная плита 2 закреплена своей нижней кромкой на опоре с помощью шарнира, выполненного в виде скоб б. Боковые накладки 3, стальная затяжка 4 и верхний пояс I соединены между собой посредством шарнира 7, что позволяет исключить появление раскалывающих напряжений в верхнем

Ф поясе 1 за счет его свободного поворота относительно опорного участка

3 ил.

1444487

8а8 я

Изобретение относится, к строительству, а именно к конструкциям опорных узлов треугольных метаплодеревянных арок.

Цель изобретения — повышение эксплуатационной надежности и снижение материалоемкости.

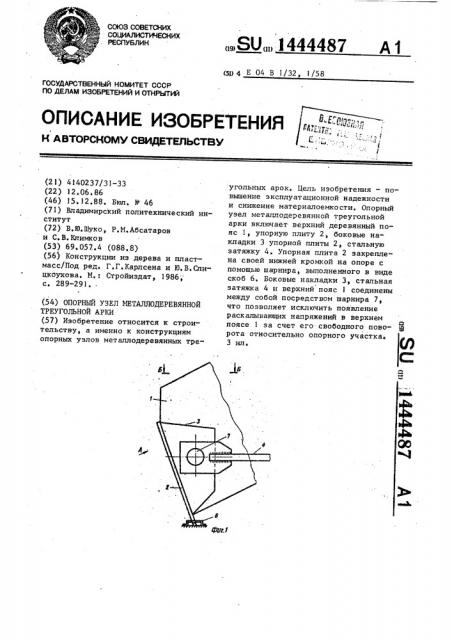

На фиг. 1 изображен опорный узел, Ip общий вид; на фиг. 2 — вид А на фиг.I; на фнг. 3 — разрез Б-Б на фиг. 1, Опорный узел включает верхний деревянный пояс I металлодеревянной треугольной арки, упорную плиту 2, боковые накладки 3 упорной плиты, стальную затяжку 4. Упорная плита 2 . закреплена своей нижней кромкой к опоре с помощью шарнира, выполненного, например, за счет устройства 5 уширений, соединенных скобами б с опорой. Боковые накладки 3, стальная затяжка 4 и верхний пояс 1 соединены между собой посредством, например, цилиндрического шарнира 7, установ" 25 ленного в отверстиях в боковых накладках 3 и боковых гранях верхнего пояса.

В результате шарнирного соединения упорной плиты с опорой обеспечивается 30, 1свободный поворот арки относительно опорного участка, что исключает появление раскапывающих напряжений в верхнем деревянном поясе. Крепление верхнего пояса, стальной затяжки и боковых накладок упорной плиты на едином цилиндрическом шарнире позво.ляет каждому из.перечисленных элементов осуществить свободный поворот при действии внешней нагрузки на конструкцию в целом. Кроме того, упрощается сборка во время монтажа и отпадает необходимость в установке массивного опорного башмака.

Формула изобретения

Опорный узел металлодеревянной треугольной арки, включающий верхний деревянный пояс, упорную плиту, боковые накладки упорной плиты, стальную затяжку, отличающийся тем, что, с целью повышения эксплуатационной надежности и снижения материалоемкости, упорная плита закреплена на опоре с возможностью поворота, а боковые накладки упорной плиты, стальная затяжка и верхний пояс объединены между собой посредством шарнира, взаимодействующего с шарниром опоры.
