Арматурный каркас консолей железобетонной колонны

Арматурный каркас консолей железобетонной колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к арматурным каркасам консолей железобетонных колонн и позволяет снизить металлоемкость каркаса и трудоемкость их изготовления . Арматурный каркас содержит верхнюю 1 и нижнюю продольную арматуры , опорные пластины 3 и наклонные стержни 4, имеющие верхние и нижние отгибы на концах, расположенные в двух взаимно перпендикулярных плоскостях . Наклонные стержни установлены с симметричным разворотом отгибов по обеим сторонам продольной арматуры и эти отгибы прикреплены к пластине 3, а ниясние отгибы - к нижней продольной арматуре. 3 ил. с со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 14444 д1) 4 Е 04 С 5/06

А1

ОПИСАНИЕ ИЗОБРЕТЕН

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

R0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4277235/29-33 (22) 06.07.87 .(46) 15.12.88. Бкл. № 46 (71) Проектный и научно-исследовательский институт "Донецкий ПромстройНИИпроект" (72) А.Н.Семенец и Л.А.Терещенко (53) 691.87-427 (088.8) (56) Авторское свидетельство СССР

)¹ 844722, кл. Е 04 С 5/06, 1979, Авторское свидетельство СССР № 1315580, кл. E 04 С 5/06, 1986.

Авторское свидетельство СССР № 1004568, кл. Е 04 С 5/06, 1981. (54) АРМАТУРНЫЙ КАРКАС КОНСОЛЕЙ ЖЕЛЕЗОБЕТОННОЙ KQIIOHH61 (57) Изобретение относится к арматурным каркасам консолей железобетонных колонн и позволяет снизить металлоемкость каркаса и трудоемкость их изготовления. Арматурный каркас содержит верхнюю 1 и нижнюю продольную арматуры, опорные пластины 3 и наклонные стержни 4, имеющие верхние и нижние отгибы на концах, расположенные в двух взаимно перпендикулярных плоскостях. Наклонные стержни установлены с симметричным разворотом отгибов по обеим сторонам продольной арматуры и эти отгибы прикреплены к пластине 3, а нижние отгибы — к нижней продольной арматуре. 3 ил.

1444489

Изобретение относится к арматурным каркасам консолей железобетонных колони.

Целью изобретения является сниже5 ние металлоемкости арматурного каркаса и трудоемкости его изготовления.

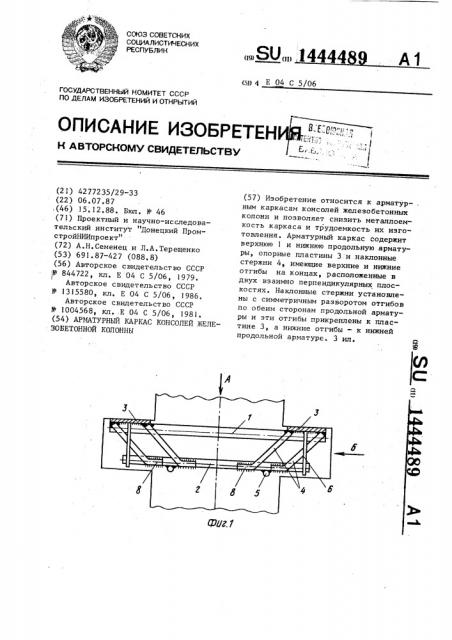

На фиг. 1 изображен арматурный каркас, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 - вид Б на 10 фиг. 1.

Арматурный каркас содержит верхнюю 1 и нижнюю 2 продольную арматуру, опорные пластины 3, наклонные: 15 стержни 4, нижние соединительные стержни 5 и анкеры-хомуты 6. Наклонные стержни 4 имеют верхние 7 и нижние 8 отгибы на концах, расположен- . ные в двух взаимно перпендикулярных 20 плоскостях, и эти стержни установлены с симметричным разворотом отгибов

7 по обеим сторонам арматуры 1 и 2.

Отгибы 7 прикреплены к пластине 3, в которой также прикреплена арматура 1, 25 а отгибы 8 прикреплены к арматуре 2.

В составе железобетонной колонны опорные пластины 3 передают опорные реакции ригелей на верхнюю продольную арматуру 1 и.через наклонные стержни 30

4 на нижнюю арматуру 2. При этом наклонные стержни 4 за счет своей про странственной конфигурации исключают

I разделение консоли колонны на отдельные зоны и обеспечивают работу всего сечения консоли как единого железобетонного элемента. Такая форма стержней 4 не требует для обеспечения необходимой несущей способности объединять их в пакеты или изготавливать их из арматуры большого диаметра, что снижает металлоемкость арматурного каркаса и трудоемкость его изготовления.

Формула изобретения

Арматурный каркас консолей железобетонной колонны, содержащий верхнюю и нижнюю продольную арматуру, опорные пластины и наклонные стержни с верхними и нижними отгибами на концах, с помощью которых они прикреплены к пластине и нижней арматуре, отличающийся тем, что, с целью снижения металлоемкости и трудоемкости изготовления, верхние и нижние отгибы наклонных стержней рас" положены в двух взаимно перпендикулярных плоскостях и эти стержни установлены с симметричным разворотом верхних отгибов по обеим сторонам продольной арматуры.

1,44489 г

Составитель В.Герасимов

Техред М.Ходанич Корректор А.Обручар

Редактор Е .Копча

Заказ 6468/34 Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
