Способ комбинированной разработки крутопадающих рудных месторождений

Способ комбинированной разработки крутопадающих рудных месторождений

Иллюстрации

Показать все

Реферат



Изобретение относится к разработке руд открытым и подземным способом с раздельной выемкой богатых и бедных руд. Цель изобретения - снижение себестоимости добычи руды путем увеличения глубины карьера при селективной выемке богатых и бедных руд, залегающих в висячем боку залежи богатых руд. Осуществляют одновременную открытую и подземную разработку руд. Вскрытие и подготовку подземных горизонтов осуществляют стволами и горизонтальными выработками, В карьере отработку руды ведут уступами до его днища. При достижении в процессе выемки руды днища карьера в последнем в висячем боку залежи богатых РУД производят отрезку блока бедных руд и перемещают его на лежачий бок залежи богатых руд, которые отрабатывают сверху вниз под опускающимся блоком. Обрушение налегающих бедных руд осуществляют на опускающийся блок отбой- g кой уступов карьера. Выпуск бедных руд производят через выработки подземных горизонтов. Подземную выемку руды осуществляют с обрушением налегающего массива. 2 ил.

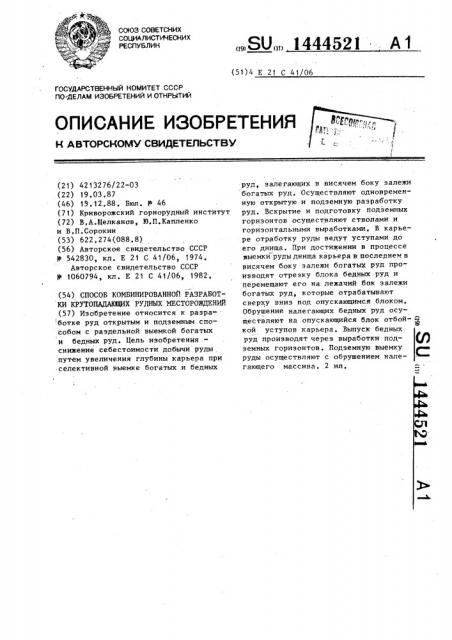

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Е 21 С 41 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4213276/22-03 (22) 19.03.87 (46) 15.12.88. Бюл. Р 46 (71) Криворожский горнорудный институт (72) В.А.Щелканов, Ю.П.Капленко. и В.П.Сорокин (53) 622.274(088.8) (56) Авторское свидетельство СССР

9 542830, кл. E 21 С 41/06, 1974 °

Авторское свидетельство СССР

1060794, кл. Е 21 С 41/06, 1982, (54) СПОСОБ KONBHHHPOBAHHOA РАЗРАБОТКИ КРУТОПАДАКМЦИХ РУДНЫХ МЕСТОРОЖДЕНИЙ (57) Изобретение относится к разра ботке руд открытым и подземным способом с раздельной выемкой богатых и бедных руд. Цель изобретения— снижение себестоимости добычи руды путем увеличения глубины карьера при селективной выемке богатых и бедных

ÄÄSUÄÄ 1444521 А1 руд, залегающих в висячем боку залежи богатых руд, Осуществляют одновременную открытую и подземную разработку руд. Вскрытие и подготовку подземных горизонтов осуществляют стволами и горизонтальными выработками, В карьере отработку руды ведут уступами до

его днища. При достижении в процессе выемки руды днища карьера в последнем в висячем боку залежи богатых руд производят отрезку блока бедных руд и перемещают его на лежачий бок залежи богатых руд, которые отрабатывают сверху вниз под опускающимся блоком.

Обрушение налегающих бедных pyp, осуществляют на опускающийся блок отбойкой уступов карьера. Выпуск бедных руд производят через выработки подземных горизонтов. Подземную выемку руды осуществляют с обрушением налегающего массива..2 ил, 14445

Изобретение относится к горной промьппленности и может быть применено. при совместной разработке богатых и бедных руд, например богатых железных руд и магнетитовых.

Цель изобретения — снижение себе; стоимости добычи руды путем увеличения глубины карьера при селективной разработке богатых и бедных руд, зале- 10 гающих в висячем боку залежи богатых

Руд»

На фиг. 1 (а, б) представлена схема вскрытия и отработки богатых руд 1 и бедных руд 2 карьером 3 с предель- 15 ной экономически выгодной традиционными способами глубиной разработки 4, вскрытие подземных горизонтов стволом 5, грузопотоки богатой руды 6, бедной 7; на фиг. 2а - отрезка бло- 2О ка-потолочины 8, являющейся одноврем менно подвижным днищем карьера, глубокие скважины 9; на фиг. 2б - навал бедной руды 10, транспортируемой через приемные подземные горизонты 11 в предельном положении карьера. предложенный способ осуществляется чледующим образом.

На фиг. 1а изображено традиционное развитие карьера 3, добывающего 3п богатые руды 1 и бедные руды 2 на экономически целесообразную глубину 4, Одновременно проходятся стволы 5 шахты и горизонтальные выработки подземных горизонтов 11. Грузопотоки богатой руды 6 и бедной 7 имеют одинако вую направленность. На фиг. 16:пока-: зано достижение карьером днища на предельной глубине разработки и отрезка в висячем боку богатых руд плавающего блока — потолочины 8 из безных руд. На фиг. 2а изображено опускание потолочины 8 на лежачий блок за счет подземной отработки богатых руд системами с обрушением, йосле чего начинают бурение глубоких скважин 9 в карьере, Одновременно производят добычу богатых руд сверху

21 2 вниз под защитой опускающимся блокомпотолочиной 8 и отбойку сверхвысоких уступов (до 200-250 м) глубокими скважинами 9. Взорванные бедные руды

10 размещают на подвижном днище карьера, Их выдачу производят через отработанные приемные горизонты 11 шахты.

Готовые руды выдают:через нижележащий горизонт, Бурение взрывных скважин иэ карьера производят на максимально возможную глубину, Отбойка высоких уступов может также осуществляться минными зарядами. На фиг, 2б показа но достижение карьером предельной глубины (700-800 м) и полный переход на подземный способ разработки. Затем выработанное пространство заполняют вскрышными породами.

Формула изобретения

Способ комбинированной разработки крутопадающих рудных месторождений, включающий одновременную открытую и подземную разработку горных пород, вскрытие и подготовку подземных горизонтов стволами и горизонтальными выработками, отработку руды уступами в камере до его днища и подземную выемку руды с обрушением налегающего массива, отличающийся тем, что, с целью снижения себестоимости руды путем увеличения глубины карьера при селективной разработке богатых и бедных руд, залегающих в висячем боку залежи богатых руд, при, достижении в процессе выемки руды днища карьера в последнем в висячем боку залежи богатых руд производят отрезку блока бедных:руд, блок перемещают на лежачий бок залежи богатых руд, которые отрабатывают сверху вниз под опускающимся указанным блоком, при этом обрушение налегающих бедных руд осуществляют на опускающийся блок отбойкой уступов карьера, а выдачу бедных руд йроизводят через выработки отработанных подземных горизонтов.

1444521

Составитель В. Черкашенинов

Техред Л.Олийнык Корректор С. Шекмар

Редактор М. Бандура

Заказ 6471/35

Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная 4
