Реферат



Изобретение относится к горношахтному оборудованию. Цель изобретения - упрощение конструкции гидравлической стойки и повьшение надежности работы путем промывок каналов (К) в золотнике предохранительного клапана. Гидравлическая стойка стоит из корпуса и вьздвижнойчасти с корпусом клапанов, поршнем и верхней насадкой. В корпусе клапанов установлены разгрузочный клапан 6,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК (5!) 4 Е 21 D 15/44

ОПИСАНИЕ ИЗОБРЕТЕН

1-1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4131373/22-03 (22) 08.10.86 (46) 15.12.88. Бюл. N- 46 (71) Карагандинский научно-исследовательский, проектно-конструкторский и экспериментальный институт

"Гипроуглегормаш" (72) С.В.Левинсон, П.М.Бронфен и О.Л.Лозинский (53) 622.284 (088.8) (56) Авторское свидетельство СССР

У 308203, кл. Е 21 D 15/44, 1970.

Авторское свидетельство СССР

Ф 188437, кл. E 21 D 15/44, 1964, ÄÄSUÄÄ 1444534 А1 (54) ГИДРАВЛИЧЕСКАЯ СТОЙКА ВНЕШНЕГО

ПИТАНИЯ (57) Изобретение относится к горношахтному оборудованию. Цель изобретения — упрощение конструкции гидравлической стойки и повышение надежности работы путем промывок каналов (К) в золотнике предохранительного клапана. Гидравлическая стойка .со стоит из корпуса и выдвижной части с корпусом клапанов, поршнем и верхней насадкой. В корпусе клапанов установлены разгрузочный клапан 6, 1444534 загрузочное устройство 7 и предохранительный клапан. Последний состоит из корпуса 8 и золотника 9, который выполнен с радиальными К 1012 и глухими осевыми К 13, 14. Расположены К за уплотнительным элементом 18 со стороны слива и сообщены с входными К загрузочного устройства 7 .

Разгрузочный клапан 6 расположен под углом к загрузочному устройству

7 в поперечной tIlIocKocTH При нагружении стойки и достижении ра.бочего сопротивления золотник 9 сжимает

Изобретение относится к горношахтному оборудованию, а именно к гидравлическим стойкам с внешней системой питания для крепления очистных выработок.

Целью изобретения является упрощение конструкции и повышение надежности работы путем промывки каналов в золотнике предохранительного кла.пана.

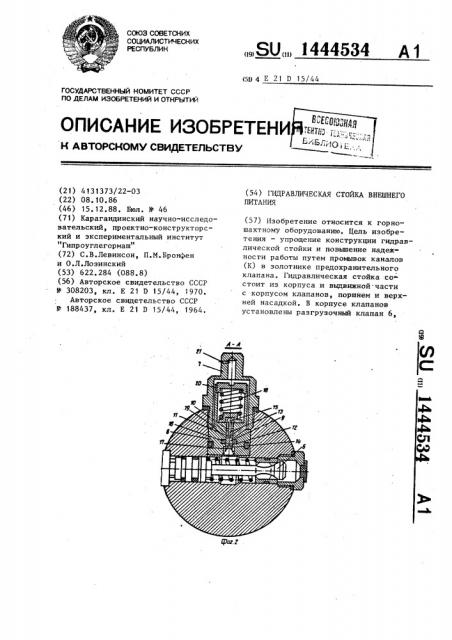

На фиг. 1 представлена гидростой,ка, общий вид; на фиг. 2 — разрез АА на фиг. 1 с иэображением раэгру" зочного клапана.

Гидравлическая стойка состоит из корпуса 1 и выдвижной части 2 с корпусом клапанов 3, поршнем 4 и верхней насадкой 5. В корпусе клапанов установлены разгрузочный клапан

6, загрузочное устройство 7 и предохранительный клапан, состоящий из корпуса 8, в котором установлен золотник 9 с радиальными 10, 11, 12 и глухими осевыми 13 и 14 каналами, подпружиненный с одной стороны через шарик 15 пружиной 16 и с другой стороны пружиной 17. Герметичность предохранительного клапана обеспечивается уплотнительным элементом 18. Слив рабочей жидкости при работе предохранительного клапана осуществляется через канал 19 в корпусе 8, сливную полость 20 и через радиальный канал ?1 н загрузочное устройство 7.

Для раздвижки и распора гидро стойки жидкость подается по каналу пружину 16, пересекает радиальными

К 12 уплотнительный элемент 18, и жидкость из поршневой полости стойки перетекает по К 19 и 21 на слив.

Совмещение в одном узле функций загрузочного и предохранительного клапанов позволяет упростить конструкцию и повысить надежность работы стойки. Надежность работы достигается за счет сокращения одного уплотнительного элемента и промывки выходных К предохранительного клапана.

2 ил.

21 загрузочного устройства в сливную полость 20 предохранительного клапана. Под действием давления золотник смещается, сжимая пружину 17, и рабочая жидкость по каналам 10, .13, 11 подается в поршневую полость гидростойки. После прекращения подачи давления золотник под действием пружины 17 возвращается в исхоцное положение и герметизирует поршневую полость гидростойки.

При нагружении стойки и достижении рабочего сопротивления золотник

15 предохранительного клапана, сжимая пружину 16, пересекает радиальными каналами 12 уплотнительный элемент

i8 и жидкость из поршневой полости стойки перетекает по каналам 19 и

20 21 на слив.

Таким образом, совмещение функций загрузочного и предохранительного клапанов в одном узле позволяет существенно упростить конструкцию

2э клапанного блока, одновременно повышается надежность работы стойки за счет сокращения одного уплотнительного элемента и промывку выходных каналов предохранительного клапана, 30 причем разгрузочный клапан расположен под углом к загрузочному устрои ству в поперечной плоскости, Формула и з о б р е т е н и я

Гидравлическая стойка внешнего . питания, содержащая корпус, выдвижную часть с поршнем, клапанный блок, имеющий загрузочное устройст1444 534 во, разгрузочный клапан и предо(pB нительный клапан с уплотнительным элементом и подпружиненным золотниСоставитель Д.Бильская

Техред M.Äèäûê

Корректор М.Васильева

Редактор M. Бандура

Заказ б472/36

Тираж 459

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ком,отличающаяся тем, что, с целью упрощения конструкции и повышения эксплуатационной надежности, золотник предохранительного клапана выполнен с глухим осевым и радиальными каналами, расположенными за уплотнительным элементом предохранительного кла ана со,стороны слива и сообщенными с входными каналами загрузочного устройства, причем разгрузочный клапан расположен под углом к загрузочному устройству в поперечной плоскости.
