Оптический дефлектор

Оптический дефлектор

Иллюстрации

Показать все

Реферат



Изобретение относится к области оптического приборостроения, в частности к устройствам управления направлением оптического луча. Цель изобретения - увеличение угла откло- .нения зеркала, полосы пропускания дефлектора и повьпиение точности воспроизведения траектории сканирования . При подаче синусоидального управляющего напряжения на электроды многоэлементного пьезоэлектрического преобразователя 2, являющиеся приводом дефлектора, возбуждаются резонансные продольные колебания в акустическом концентраторе 4 и с помощью дополнительного преобразователя-концентратора 8 преобразуются в угловые колебания зеркала 6. Устройство содержит также четвертьволновьй отражатель акустических волн и смонтировано на основании 5. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) Al (51) 4. С 02 В 26/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В"Е "--"(. атгя;;:1

Ei..g,Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4246725/24-10 (22) 19.05.87 . (46) 15.12,88. Sian. У 46 (72) 10.Ê,ÐåáðHH, В.И.Сидоров, А.А.Лиходькин и Ю.А.Хабалевский (53) 621. 396. 965 (088. 8) (56) ТИИЭР, 1969, т. 57, У 1, с.84. (54) ОПТИЧЕСКИЙ ДЕФЛЕКТОР (57) Изобретение относится к области оптического приборостроения, в частности к устройствам управления направлением оптического луча. Цель изобретения — увеличение угла откло.нения зеркала, полосы пропускания дефлектора и повышение точности воспроизведения траектории сканирования. При подаче синусоидального управляющего напряжения на электроды многоэлементного пьезоэлектрического преобразователя 2, являющиеся приводом дефлектора, возбуждаются резонансные продольные колебания в акустическом концентраторе 4 и с помощью дополнительного преобразователя-концентратора 8 преобразуются в угловые колебания зеркала 6, Устройство содержит также четвертьволновый отражатель акустических волн и смонтировано на основании 5. 2 ил.

1444691 концентраторе 4, которые с помощью дополнительного акустического концентратора 8 преобразуются в угловые отклонения зеркала 6 с подложкой 7..

Формула из обр етения

Составитель Б.Забедовский

Техред М. Ходанич Корректор А.Обручар

Редактор А.Огар

Подписное

Заказ 6502/44 Тираж 533

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород,,ул. Проектная, 4

Изобретение относится к оптике, в частности к оптическим дефлекто" рам, и может быть использвано в квантовой электронике, телевидении, оптических линиях связи, лазерной локации, системах обзора, поиска и слежения.

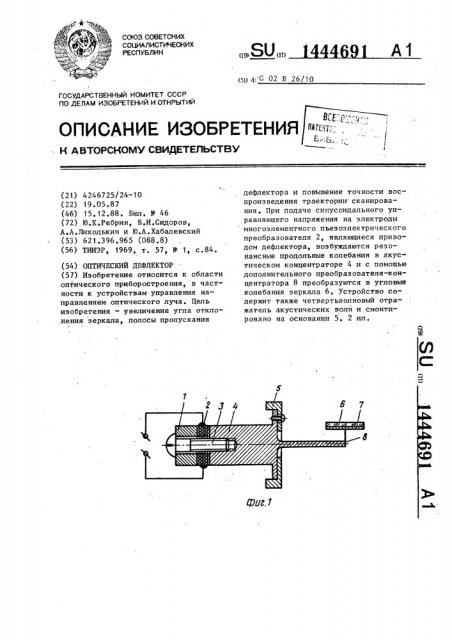

Цель изобретения — увеличение амплитуды угла отклонения и полосы про- 10 пускания дефлектора, а также устранение искажения траектории сканирования, На фиг.1 показан дефлектор, поперечный разрез; на фиг,2 — то же, 15 вид со стороны зеркала.

Дефлектор содержит четвертьволновый отражатель 1 акустических волн, многоэлементный пьезоэлектрический преобразователь 2, возбуждающий про- 20 дольные колебания, упругую арматуру

3, акустический концентратор 4 продольных колебаний, основание S зеркало 6 на подложке 7 и акустический концентратор 8. 25

Дефлектор работает следующим образом.

При подаче синусоидального .управляющего электрического напряжения на электроды многоэлементного пьезо- 30 электрического преобразователя 2 он возбуждает резонансные продольные колебания в основном акустическом

Оптический дефлектор, содержащий зеркало, связанное с приводом через акустический концентратор продольных колебаний и установленное на основании, отличающийся тем, что, с целью увеличения угла отклонения. зеркала, полосы пропускания дефлектора и повышения точности вос произведения траектории сканирова,ния, в него дополнительно введен четвертьволновый отражатель акустических волн, связанный с приводом, выполненным в виде многоэлементного пьезоэлектрического преобразователя, а акустический концентратор продольных колебаний выполнен в виде пластины с двумя различными сечениями, причем зеркало связано с пластиной меньшего сечения через тягу, при этом плоскости биморфов пьезоэлектрического преобразователя перпендикулярны осям червертьволнового отражателя и акустического концентратора.
