Устройство для регистрации информации

Устройство для регистрации информации

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в электрографических машинах, в которых производится регистрация информации. Целью изобретения является расширение области применения за счет увеличения диапазона регистрируемой информации. Устройство для регистрации информации содержит блок 2 записывающих головок состоящий из электродов 3 с пластинами 4 и 5 контрэлектродов, генератор 6 импульсов, коммутатор 7, дешифраторы 10 и 12, аналого-цифровой преобразователь 9, ключи групп 11 и 13. При регистрации информации случайное приращение сигнала не влияет на точность регистрации. Возможна регистрация информации с амплитудами сигналов , изменяющихся в широких пределах . 3 ил. / (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3996959/24-24 (22) 23. 12.85 (46) 15.12.88. Бюл. У 46 (71) .Каунасский политехнический институт им . Антанаса Снечкуса (72) А.-A.Ï. Лаурутис, Я.Ю. Щюкайте, А.И. Любавичюс и В.С. Петронис (53) 53.087(088.8) . (56) Авторское свидетельство СССР

N- 656081, кл. G 06 К 15/14, 1977.

Авторское свидетельство СССР

9 868688, кл. G 03 С 15/00, 1979. (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в электрографичес(51) 4 G 06 К 15/14, G 03 G 15/00 ких машинах, в которых производится регистрация информации, Целью изобретения является расширение области применения за счет увеличения диапазона регистрируемой информации. Устройство для регистрации информации содержит блок 2 записывающих головок состоящий из электродов 3 с пластинами 4 и 5 контрэлектродов, генератор

6 импульсов, коммутатор 7, дешифраторы 10 и 12, аналого-цифровой преобразователь 9, ключи групп 11 и 13.

При регистрации информации случайное приращение сигнала не влияет на точность регистрации. Возможна регистрация информации с амплитудами сигна- C лов, изменяющихся в широких преде.Ю лах. 3 ил.

1444841 о

40 !

Изобретение относится к автоматике и вычислительной технике, в част" ности может быть использовано в электрографических машинах, в которых производится регистрация информации.

Целью изобретения является расши рение области применения за счет увеличения диапазона регистрируемой информации.

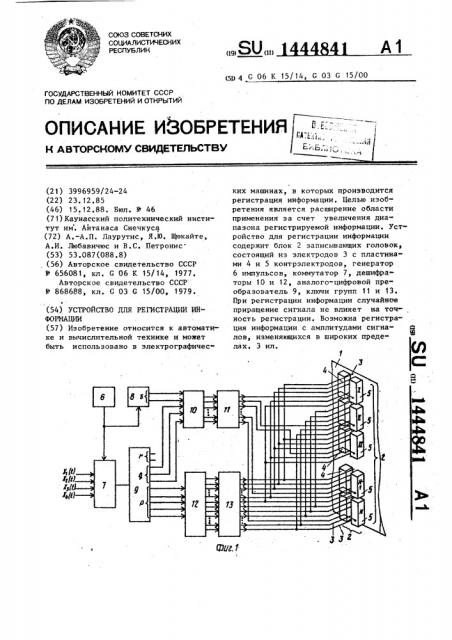

На фиг. 1 представлена структурная схема предлагаемого устройства; на фиг. 2 - вид записи на носителе информации при регистрации информации с диапазоном, не превышающим поля записи; на фиг. 3 — то же, с диапазоном, превышающим объем поля.

На фиг. 1 обозначены носитель информации, блок 2 записывающих головок, состоящий из линейки записывающих электродов 3, которую образуют проводники, расположенные между. пластинами 4 и 5 контрэлектродов 1, 2, ..., N (электроды 3 разделены на равные группы, которые составляют и электродов, расположенных между соединенными между собой пластинами 4 и 5 одного контрэлектрода, соответствующие электроды групп соединены через группы между собой,и таким образом осуществлена групповая коммутация электродов), генератор 6 импульсов, коммутатор 7, делитель 8 частоты, аналого-цифровой преобразователь 9, первый дешифратор 10, ключи первой группы 11, второй дешифратор 12 и ключи второй группы 13.

Устройство работает следующим образом.

Генератор б импульсов управляет коммутатором 7, ко орый подключает поочередно входную информацию каждого канала к аналого-цифровому преобразователю 9, Аналого-цифровой прео разователь 9 преобразует входную информацию в кодовую форму в объеме (p+q) разрядов, где р = 1+logan; q

= log â€, k — число каналов регистрируемой информации. При этом р младших разрядов кода поступают в дешифратор

12, а q старших разрядов — в дешифратор 10. Тактовые импульсы от генератора б импульсов поступают в делитель 8 частоты с коэффициентом деления k, код выхоца которого в объеме S = log k разрядов поступает также на дешифратор 10. Дешифрированный!

О

35 сигнал р младших разрядов из дешифратора 12 через ключи второй группы 13 поступает на определенные записывающие электроды 3, а дешифрированный сигнал (q+S) разрядов иэ дешифратора 10 через ключи первой группы

11 поступает на соответствующий контрэлектрод. При подаче сигнала на выбранный записывающий электрод 3 и ему соответствующий контрэлектрод на носителе 1 информации формируется элемент скрытого электростатического изображения, Следовательно, дешифрированным сигналом (q+S) разрядов выбирают группу электродов, которая может записывать, т.е. определяют положение указанной группы в поле записи, а дешифрированным сигналом р разрядов выбирают электрод, который записывает. Таким образом, моментное значение амплитуды входного сигнала определяет и положение группы электродов, которая может записывать, в поле записи и выбирают электрод, который записывает.

В случае, когда диапазон регистрируемой информации составляет (р+

+q+2) разрядов, где 2 — количество разрядов, соответствующих объему информации, превышающее поле записи, дешифрируют только (p+q) разрядов и таким образом возвращают сигнал, вышедший из поля записи,вновь в поле записи (фиг. 3).

Таким образом, при регистрации информации расширяется . диапазон регистрируемой информации, поскольку случайное приращение сигнала не влияет на регистрацию и, следовательно, можно регистрировать информацию с амплитудами сигналов, изменяющихся в широких пределах.

Формула изобретения

Устройство для регистрации инфор.-. мации, содержащее блок записывающих головок, генератор импульсов, делитель частоты, аналого-цифровой преобразователь, первый и второй дешифраторы, первую и вторую группы ключей, выходы которых соединены с входами блока записывающих головок, входы ключей первой группы соединены с выходами первого дешифратора, входы первой группы которого соединены с выходами делителя часто

Составитель И. Карнова

Техред И.Дидык Корректор В. Романенко

Редактор Т. Парфенова

Заказ 6509/51

Тираж 704 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1444841

4 о т л и ч а ю щ е е с я тем, что, ход коммутатора соединен с входом с целью расширения области примене- аналого-цифрового преобразователя, ния за счет увеличения диапазона выходы первой группы которого соедирегистрируемой информации, в устрой- нены с входами второго дешифратора, ство введен коммутатор, информацион- выходы которого еоецинены с входами ные входы которого являются входа- ключей второй группы, выходы второй ми устройства, выход генератора им- группы аналого-цифрового преобразопульсов соединен с тактовыми входами вателя соединены с входами второй коммутатора и делителя частоты, вы- 10 группы первого дешифратора.
