Класс 18с, Д «.) / .)

481, 11оз

48Ь, 13

М 144507

СССР

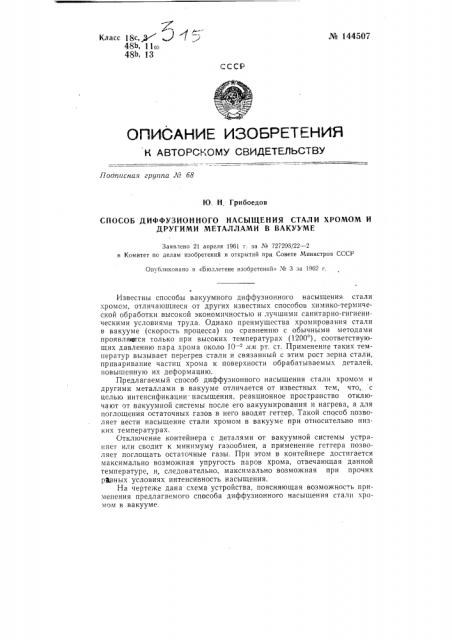

0ПИСАНИЕ ИЗОТ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Поотгггсная epgnna ЛФ б8

Ю. Н Грибоедов

СПОСОБ ДИФФУЗИОННОГО НАСЪ|ЩЕНИЯ СТАЛИ ХРОМОМ И

ДРУГИМИ МЕТАЛЛАМИ В ВАКУУМЕ

Заявлено 21 апреля 1961 г. за № 727293/22 — 2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бголлетене изобретений» Ло 3 за 1962 г.

Известны способы вакуумного диффузионного насыщения стали хромом, отличающиеся от других известных способов химико-термической обработки высокой экономичностью и лучшими санитарно-гигиеническими условиями труда. Однако преимущества хромирования стали в вакууме (скорость процесса) по сравнению с обычными методами проявляатся только при высоких температурах (1200 ), соответствующих давлению пара хрома около 10 — лглг рт. ст. Применение таких температур вызывает перегрев стали и связанный с этим рост зерна стали, прпваривание частиц хрома к поверхности обрабатываемых деталей, повышенную их деформацию.

Предлагаемый способ диффузионного насыщения стали хромом и другими металлами в вакууме отличается от известных тем, что, с целью интенсификации насыщения, реакционное пространство отключают от. вакуумной системы после его вакуумирования и нагрева, а для поглощения остаточных газов в него вводят геттер. Такой способ позволяет вести насыщение стали хромом в вакууме при относительно низких температурах.

Отключение контейнера с деталями от вакуумной системы устраняет или сводит к минимуму газообмен, а применение геттера позволяет поглощать остаточные газы. При этом в контейнере достигается максимально возможная упругость паров хрома, отвечающая данной температуре, и, следовательно, максимально возможная при прочих рЗвных условиях интенсивность насыщения.

На чертеже дана схема устройства, поясняющая возможность применения предлагаемого способа диффузионного насыщения стали «ромом в вакууме.

Лъ 144507

Режим хромирования

1000, 6 час, вакуум

10 4 мм рт. ст.!

100, 6 час, вакуум

10 4 л.я рт. ст.

Способ хромирования

Марка стали глубина сл я хромирования, концентрагл бина слоя хромирования, ция хрома, концентрация хрома, %

1Х18Н9Т

ЭИ612

20,5 О, 5

24,6 0,10

33,2 0,03

21,9 ; 0,08

20,9 0,04

16.7 0,025

О, 05 )

О,С20

0,015

39,0

55,0

50,3 (24,6

17,4

49,0

Контейнер отключен от ваку мной системы с применением геттера

Контейнер закрыт крышкой без отключения от вакуумной системы и применения геттера

1Х ЯН9Т

ЗИб12

0.0 5

0,000

О,100

Институт металлургии имени Байкова Академии наук СССР в своем заключении подтвердил новизну и промышленную полезность предложенного способа.

Предмет изобретения

Способ диффузионного насыщения стали хромом и другими металлами в вакууме, отличающийся тем, что, с целью интенсификации насыщения, реакционное пространство отключают от вакуумной системы после его вакуумирования и нагрева, а для поглощения остаточных газов в него вводят геттер.

В контейнер 1, заполненный гранулированным хромом 2, помещают детали 8. Отключение контейнера от вакуумной системы выполняют с помощью плавкого затвора 4, для которого используют натросиликатное стекло, составляющие которого (SiO, Na,O и др.) обладают весьма низкой упругостью диссоциации.

Натросиликатное стекло, расплавляясь при температурах 750 †8, создает жидкостный затвор, который отключает контейнер от вакуумной системы.

В качестве геттера 5, помещаемого в камере б контейнера, используюг титановый порошок, который при температуре 800 и выше активно поглощает кислород и другие газы, а при температурах 300 — 400 пары воды.

Ниже приведены результаты опытов хромирования в вакууме различными способами:

¹ 144507
