Класс 2) à4 22о> № 144528

СССР

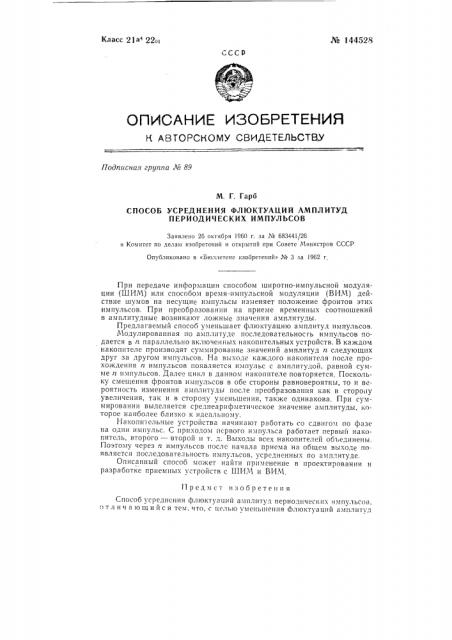

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

77одписная группа ЛЯ 89

М. Г, Гарб

СПОСОБ УСРЕДНЕНИЯ ФЛЮКТУАЦИЙ АМПЛИТУД

ПЕРИОДИЧЕСКИХ ИМПУЛЬСОВ

Заявлено 26 октября 1960 г. за М 683441/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений>. _#_o 3 за 1962 г

Предмет изоопетения

Способ усреднения флюктуаций амплитуд периодических импульсов, отличающийся тем. что, с целью уменьшения грлюктуаций амплитуд

При передаче информации способом широтно-импульсной модуляции (LLIHM) или способом время-импульсной модуляции (ВИМ) действие шумов на несущие импульсы изменяет положение фронтов этих импульсов. При преобразовании на приеме временных соотношений в амплитудные возникают ложные значения амплитуды.

Предлагаемый способ уменьшает флюктуацию амплитуд импульсов.

Модулированная по амплитуде последовательносгь импульсов подается в п параллельно вкгноченных накопительных устройств. В каждом накопителе производят суммирование значений амплитуд и следующих друг за другом импульсов. На выходе каждого накопителя после прохождения n иH»м п у.л ьbсcоopв . п оoя в л я еeтTсcя иH.м»п у л ьbс c с а м п .л и тT у д оoйH, равной сумме и импульсов. Далее цикл в данном накопителе повторяется, Поскольку смещения фронтов импульсов в обе стороны равновероятны, то и вероятность изменения амплитуды после преобразования как в сторону увеличения, так и в сторону уменьшения, также одинакова. При суммировании выделяется среднеарифметическое значение амплитуды, которое наиболее близко к идеальному.

11акопизельные устройства начинают работать со сдвигом по фазе на один импульс. С приходом первого импульса работает первый накопитель, второго — второй и т. д. Выходы всех накопителей объединены.

Поэтому через и импульсов после начала приема на общем выходе появляется последовательность импульсов, усредненных по амплитуде.

Описанный способ может найти применение в проектировании и разработке приемных устройств с ШИМ и ВИМ, 2

¹ 144528

Редактор Г. А. Емельянов Текред А. Л. Резник Корректор И. А. Шпынева

Под . к печ. 30.!-62 г

Зак. 642

Формат бум. 70)С!081/, Тираж 760

ЦБТИ при Комитете по делам изобретений и открытий нри Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,18 изд. л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва Петровка, 14. импульсов, производят суммирование значений амплитуд и следующих один за другим импульсов, например, при помощи коммутируемых параллельно-включенных ступенчатых накопителей, начиная суммирование в каждом последующем накопителе через отрезок времени, равный периоду следования импульсов, а результирующие усредненные значения снимают с общего выхода, к которому последовательно, например, при помощи кольцевого счетчика подключают выходы накопителей.
