Контактный аппарат для механических выпрямителей

Контактный аппарат для механических выпрямителей

Иллюстрации

Показать все

Реферат



l44 540

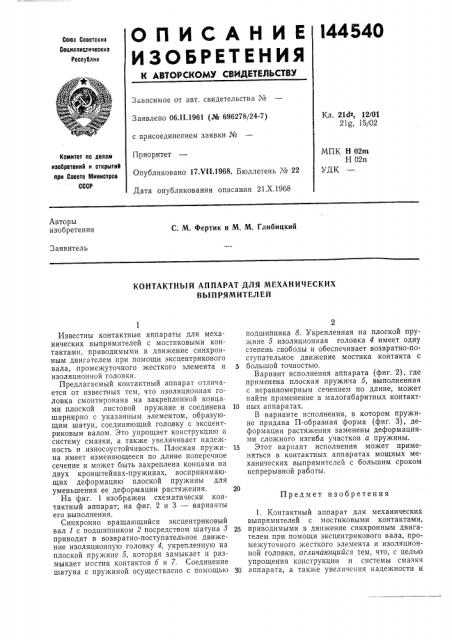

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21т12, 12/01

21g, 15/02

Заявлено 06.11.1961 (лй 696278/24-7) с присоединением заявки №

Приоритет

Опубликовано 17.V11.1968. Бюллетень № 22

Дата опубликования описания 21.Х.1968

МПК Н 02m

Н 02п

УДК

Номитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

С. М. Фертик и М. М. Глибицкий

Заявитель

КОНТАКТНЫЙ АППАРАТ ДЛЯ МЕХАНИЧЕСКИХ

ВЫПРЯМИТЕЛЕЙ

2 подшипника 8. Укрепленная на плоской пружине 5 изоляционная головка 4 имеет одну степень свободы и обеспечивает возвратно-поступательное движение мостика контакта с

5 большой точностью.

Вариант исполнения аппарата (фиг. 2), где применена плоская пружина 5, выполненная с неравномерным сечением по длине, может найти применение в малогабаритных контакт10 ных аппаратах.

В варианте исполнения, в котором пружине придана П-образная форма (фиг. 3), деформации растяжения заменены деформациями сложного изгиба участков а пружины.

15 Этот вариант исполнения может применяться в контактных аппаратах мощных механических выпрямителей с большим сроком непрерывной работы.

1. Контактный аппарат для механических выпрямителей с мостиковыми контактами, 25 приводимыми в движение синхронным двигателем при помощи эксцентрикового вала, промежуточного жесткого элемента и изоляционной головки, отличающийся тем, что, с целью упрощения конструкции и системы смазки

30 аппарата, а также увеличения надежности и

Известны контактные аппараты для механических выпрямителей с мостиковыми контактами, приводимыми в движение синхронным двигателем при помощи эксцентрикового вала, промежуточного жесткого элемента и изоляционной головки.

Предлагаемый контактный аппарат отличается от известных тем, что изоляционная головка смонтирована на закрепленной концами плоской листовой пружине и соединена шарнирно с указанным элементом, образующим шатун, соединяющий головку с эксцентриковым валом. Это упрощает конструкцию и систему смазки, а также увеличивает надежность и износоустойчивость. Плоская пружина имеет изменяющееся по длине поперечное сечение и может быть закреплена концами на двух кронштейнах-пружинах, воспринимающих деформацию плоской пружины для уменьшения ее деформации растяжения.

На фиг. 1 изображен схематически контактный аппарат; на фиг. 2 и 3 — варианты его выполнения.

Синхронно вращающийся эксцентриковый вал 1 с подшипником 2 посредством шатуна 8 приводит в возвратно-поступательное движение изоляционную головку 4, укрепленную на плоской пружине 5, которая замыкает и размыкает мостик контактов б и 7. Соединение шатуна с пружиной осуществлено с помощью

Предмет изобретения
