Многопульсный управляемый выпрямитель

Многопульсный управляемый выпрямитель

Иллюстрации

Показать все

Реферат



Изобретение относятся к электротехнике и может использовано в мощных преобразователь П)х установках . Целью изобретения ял.гшется упрощение и улучшение массогабаритнмх по казателей. Вьшрямитель содержит последовательно соединенные измернтельную обмотку 11 и резистивньш датчик 12 тока о Нача.по измерительной обмотки 11 связано с началом первой силовой обмотки 3, а конец - с концом второй силовой обмотки 4. При неравенстве токов преобразователей 1 и 2 напряжение на выходе датчика 12 тока имеет постоянную составляющую. Эта постоянная составляющая выделяется . фШ1ьтром 13 и изменяет нагц яжение на выходе регулятора 7 для вьгравинвания токов нагрузки преобразователей t и 2. 1 3.п. ф-лы, 2 ял.

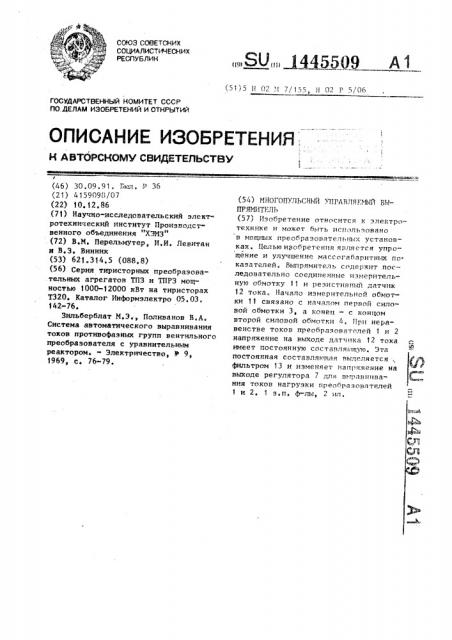

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ1Й НОМИТЕТ СССР

ПО. ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

/ (46) 30.09.91. Вюл. Р 36

{21) 4 159098/07 (22) 10. 12, 86 (71) Научно-исследовательский злектротехнический институт Производственного объединения "ХЭМЗ" (72) В.И. Перельмутер, И.И. Левитан и В.З. Винник (53) 621.314.5 (088.8) (56) Серия тиристорных преобразова.тельных агрегатов ТПЗ и ТПРЗ мощностью 1000-12000 кВт на тиристорах

Т320, Каталог Ииформзлектро 05.03.

142-76.

Зильберблат И.Э., Поливанов В.А.

Система автоматического выравнивания токов противогазных групп вентильного преобразователя с уравнительным реактором. - Электричество, Ф 9, 1969, с. 76-79. (51)5 Í 02 lf 7/155, Н 02 Р 5/06 (54) МНОГОПУПЬСНЬЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано в мощных преобразовательных установках. Целью изобретения является упрощение и улучшение массогабаритных по казателей. Выпрямитель содержит последовательно соединенные измерительную обмотку 11 и резистивный датчик

12 тока. Начло измерительной обмотки 11 связано с началом первой силовой обмотки 3, а конец — с концом второй силовой обмотки 4. При неравенстве токов преобразователей 1 и 2 напряжение на выходе датчика 1? тока имеет постоянную составляющую. Эта постоянная составляющая выделяется, фильтром 13 и изменяет напряжение на выходе регулятора 7 для выравнивания токов нагрузки преобразователей

1 и 2. 1 з.п. ф-лы, 2 ил.

1 445509

Изобретение относится к электро-. технике и может быть использовано В мощных преобразовательных установках и автоматизированном электроприводе.

Целью иэобретення является упроще5 ние и улучшение массогабаритных показателейей . выпрямителя .

Па фиг.„1 представлена схема выпрямителя с односекционной измеритель- 10 ной обмоткой; на фиг. 2 — то же, с двухсекционной обмоткой.

Устройство (фиг. 1) содержит два вентильных преобразователя 1 и 2, подключенных через последовательно соединенные магнитосвяэанные силовь;е обмотки 3 и 4 уравнительного реактора 5 параллельно на общую нагрузку 6, регулятор 7, прямой и ин." версией гыходы которого подключены к входам первого 8 и второго 9 сумматоров, пторые входы которых соелинень с источником fД задания тока нагрузки, а выходы — e управляющими входами вентильных преобразователей 25 и 2.

Измерительная дополнительная обмотка 11 уравнительного реактора, имеющая число витков, равное сумме витков силовых обмоток 3 и, подключена началом к началу первой силовой обмокти 3, а концом через .-. -пстивный датчик 12 тока к концу второй силовой обмокти 4. Датчик 12 .ока -ереэ фильтр 13 соединен с входом регучятора 7.

В у"тройстпе по фиг,, 2 измерительная обмотка 11 выполнена иэ двух полуобмоток 14 и 15, а реэистивный датчик 12 тока ooñòàýëeí из двух последовательно включенных потенциометров 16 и 17 общая точка которых соединена с общей точкой силовых обмоток 3 и 4. Начало первой полуобмотки

14 соединено с началом первой сипо-oA обмотки 3 конец второй полуоб-"

1 мотки 15 соединен с концом второй силовой обмотки 4, вторые выводы по- луобмоток 14 и 15 соединены с крайними выводами последовательно соеди нениых потенциометров 16 и 17, а

56 движки потенциометров соединены с входом фильтра 13, Выпрямитель работает следующим образом.

Напряжение задания поступает На входы систем импульсно фазового управления веитнльных преобраэова" телей 1 и 2, определяя ток, который протекает в нагрузке 6, Наличие уравнительного реактора 5 с двумя магиитосвяэанными силовыми обмотками

3 и 4 Обеспечивает параллельную работу преобраэонателей, Иэ-за различия в уровне питающих напряжений, асимметрии систем импульсно-фазового управления и т.п. токи нагрузки преобразователей 1 и 2 могут различаться, что уже при разности токов в 2-3g пРиведет к насыщению РеактоРа и перегрузке одного иэ преобразователей. Для исключения насыщения служит регулятор уравнительного тока.

При равенстве токов преобразователей напряжение, пр ложенное к пепи, содержащей измерительную обмотку и датчик 12 тока, имеет нулевое среднее значение, Амплитуда приложенного к этой цепи напряжения может превышать половину амплитуды напряжения питания. Так как .-.исло витков обмотки 11 равно сумме витков обмоток 3 и 4, то в обмотке 11 подводится ЗДС„ примерно равная приложенному напряжению. Разница между .ЭДС и напряжением определяется индукгивностями рассеяния обмоток реактора (который gosv ен бь|ть выполнен чтобы эти индуктиннос-.и были минимальны). Благодаря тому, ..:.о один

fNs выводов измерительной обмотки соединен с одноименным выводом r.иловой абмокти,, приложенное к цепи об.готка 11 — дат..ик 12 напряжение и индуцированная в обмотке 11 ЭДС практически взаимно уничтожаются vToê в этой цепи близок к нулIO, Не-:оторое некомпенсируемое напряжение а цепи все же существует, причем среднее значение этого напряжения равно нулю, но оно сглаживается фильтром 13, поэтом входно : напряжение регулятора 7 равно нулю,.

Ксли же токи преобразователей не равны между собой, та напряжение на датчике 12 тока будет иметь постоянную "бставляющую 11, равную

Pi R „, где 6 i - разрядность токов, R, „ - сопротивление одной силовой обмотки, Эта составляющая выделяется фильтром 13 и изменяет напряжение на выходе регулятора таким образам, что в том преобразователе, в котором ток больше, зто напря*ение вычитается из напряжения задания, а в том преобразователе, в котором ток меньше,rêëàäûâàåòñÿ с ним.

Схема работает удовлетворительна, если относительная разность активных сопротивлений силовых обмоток не превосходит допустимой относительной разности таков. Схема, изображенная на фиг. 2, свободна ат этого недсстатха. Измерительная обмотка уравнительного реактора секцианирована и состоит иэ двух полуобмоток 14 и 15 с равными числами ВиткОВ числа Вит ков каждой полуобмотки равна числу витков одной силовой обмотки.

Изменяя положение движков потенциометров, можно обеспечить нулеваи сигнал иа Входе регулятора при равенстве токов преобразователей и различающихся сопротивлениях силовых обмоток уравнительнога реактора. Схема может быть применена и при использовании двух ненасьещаю)1рЕхся реакторов вместо одного насьещающег()ся.

Таким образом, ;страйство Обеспечивает выравнивание токов преобразователей и исключение насьпцеееия уравнительнога реактора.

Формула изобретения

Иногопульсный управляемый выпрямитель, содержащ2)ей два вентильньех преобразователя, подключенных через последовательно соединенные магнитосвязанные силовые обмотки уравнительнага реактора параллельно на общую нагрузку, регулятор, прямой и инверсный выходы которого подключены к входам соответственно первого и второго сумматоров, вторые

В X (1)ЕЕ Е !(() T () Г1 ЫХ С С ЕД И У 1. I! I C ! (".. Т Р i I i I I К «Г!

f1B JI()1I If )I ТОК а Е! а г р Ъ 3 К 1! Я 11) (JI) ) уп()ае)ляю)7е<Г<)1 Rxc;IЯГ<и < «От!1(Tc. T!) f-f— на перв«га и второго вентпл-.»(ь!х Г!ре5

ОбразовaTe)zeI о т л I«I а ю щ и й— с я тем, что. с целью упр»i;el)If)I и улучеэе)Е)ея массагабаритных е!Окаэателей, I) нем ура!) китель!11.!Л ревктае) вы-!

О палнен с дапалпительной измерительной обмоткой, числа Г<иткав которой равна сумме витков cff JIni)I.IX О(мс ток, вве) ен<ы резистивный дятчик така измерительной обма-.ки и Фееле тр. на еала измерительной обмотки свчзана с началом первой силовое1 обмотки, конец 11змереетелье!()11 с)бматки связан с концам второй силовой Об!Есткп, вых<)д резе1("1 2!пе!Ога дГетчеека ТО!(а саади

20 нен через (е)!1 Еьт > с вхс дам регулятсл - 1 ра °

2. BIIIIp fTe.

35 палуобматак соединены с кр(1)ее!!е. 1!! I)blводами последовательно ср е)пее!е:1;!ых патенциометров, дв)(жки катар lx спедннены с входам (Е)ильтра.

Составитель В, Поспелов

Техред И.Ходанич

КоРРектоР В. Бутяга

Редактор Т. Клюкина

Заказ 3730 Тираж

ВНИИПИ Государственного комитета СССР по делам изобретений и открнтнй

113035, Москва, 3(-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. У@город, ул. Проектная, 4
