Стяжное кольцо для кошелькового невода

Стяжное кольцо для кошелькового невода

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленному рыболовству и позволяет повысить надежность работы стяжного кольца кошелькового невода. Для исключения самопроизвольного отсоединения кольца от стяжного троса кольцо выполнено из дву.х шарнирных частей 1 с отверстиями на концах, противоположных шарниру. Части 1 расположены зеркально и выполнены одинаково изогнутыми. Стяжной трос заводят в кольцо при повороте его частей в плоскости, перпендикулярной плоскости кольца. При совмещении отверстий в образовавшуюся проушину вводят уздечку . Под действием силы тяжести стяжной трос располагается на ролике 5, установленном на оси шарнира между частями кольца. Текстолистовые вкладыши 7, 9 ролика 5 и его подшипников 8 позволяют использовать воду в качестве смазки. Скоба 10 ограничивает попадание дели в зазоры между частями 1 и роликом 5. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5g 4 А 01 7500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3>

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4196447/28-13 (22) 19.01.87 (46) 23.12.88. Бюл. ¹ 47 (71) Дальневосточный филиал Научно-производственного обьединения по технике промьппленного рыболовства (72) Ю. В. Еремин и Ю. В. Заярный (53) 6392. 114 (088.8) (56} Патент Норвегии № 83217, кл. 45 Н 28/20. (54) СТЯЖНОЕ КОЛЬЦО ДЛЯ КОШЕЛЬКОВОГО НЕВОДА (57) Изобретение относится к промышленному рыболовству и позволяет повысить надежность работы стяжного кольца кошелькового невода. Для исключения самопроизволь„„SU„, 1445665 А1 ного отсоединения кольца от стяжного троса кольцо выполнено из двух шарнирных частей 1 с отверстиями на концах, противоположных шарниру. Части 1 расположены зеркально и выполнены одинаково изогнутыми.

Стяжной трос заводят в кольцо при повороте его частей в плоскости, перпендикулярной плоскости кольца. При совмещении отверстий в образовавшуюся проушину вводят уздечку. Под действием силы тяжести стяжной трос располагается на ролике 5, установленном на оси шарнира между частями кольца.

Текстолистовые вкладыши 7, 9 ролика 5 и его подшипников 8 позволяют использовать воду в качестве смазки. Скоба 10 ограничивает попадание дели в зазоры между частями 1 и роликом 5. 2 з.п. ф-лы, 3 ил.

1445665

Изобретение относится к промышленному рыболовству, а именно к стяжным кольцам для кошельковых неводов.

Цель изобретения — повышение надежности работы кольца.

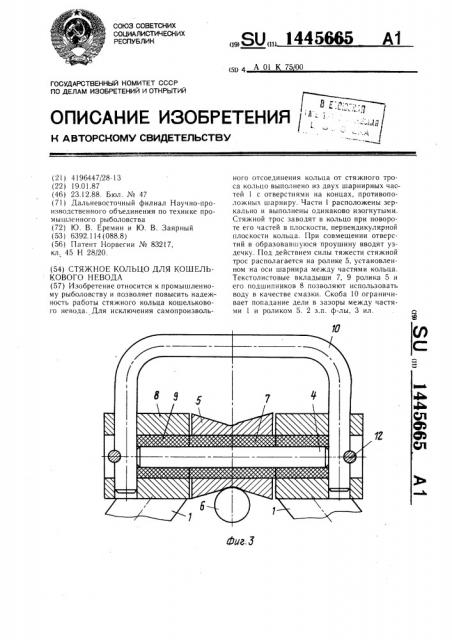

На фиг. 1 изображено стяжное кольцо для кошелькового невода, общий вид; на фиг. 2 — схема крепления уздечки; на фиг. 3 — верхняя часть кольца, продольный разрез.

Стяжное кольцо выполнено из двух шарнирных частей 1, установленных с возможностью поворота в плоскости, перпендикулярной плоскости кольца, Части 1 выполнены одинаково изогнутыми, расположены зеркально, имеют на концах, противоположных шарниру, отверстия 2 и установлены с возможностью совмещения отверстий для образования проушины. Последняя предназначена для закрепления уздечки 3 кошелькового невода (не показан). На оси 4 между частями 1 установлен ролик 5 для пропуска стяжного троса 6. Ролик 5 снабжен вкладышем 7 и установлен на оси 4 шарниров частей 1 кольца посредством подшипников 8 с вкладышами 9. Вкладыши 7 и 9 выполнены из текстолита, обеспечивающего возможность использования воды в качестве смазки.

Части 1 связаны скобой 10, которая предотвращает попадание дели в зазоры между частями 1 и роликом 5. Уздечка 3 может быть снабжена держателем 11, а ось 4 — стопорным винтом 12.

Стяжное кольцо работает следующим образом.

Части 1 разворачивают вокруг оси 4 до образования зазора между ними. В зазор вводят стяжной трос 6. Затем части 1 совмещают одна с другой путем поворота в обратном направлении. Уздечку 3 проводят в совмещенные отверстия 2 и закрепляют с помощью петли или держателя 11, проводимого в совмещенные отверстия 2 с последующим поворотом его на 90 . Во время выметки невода скоба 10 препятствует попаданию дели в зазоры между частями 1 и роликом 5.

Так как ролик 5 находится на противоположной от отверстий 2 стороне кольца, то под действием силы тяжести невода кольцо ориентируется так, что стяжной трос 6 попадает на ролик 5. В процессе кошелькования невода ролик 5, вращаясь на оси 4, перекатывается по стяжному тросу 6. После окончания кошелькования при выходе из воды кольца располагаются на стяжном тросе 6 между ролами кошельковой дуги и по мере выборки сетного полотна невода на борт судна уздечку 4 отсоединяют от проушин 3 (не показано).

Освободившиеся от нагрузки кольца снимают со стяжного троса 6 таким же образом, как и при сборке, но в обратном порядке.

Надежность в работе достигается за счет исключения самопроизвольного раскрытия кольца и его отключения от стяжного троса, а также за счет исключения попадания дели в зазоры между роликом и кронштейна20 ми.

Формула изобретения

1. Стяжное кольцо для кошелькового невода, выполненное из двух шарнирных частей, установленных с возможностью поворота в плоскости, перпендикулярной плоскости кольца, имеющее проушину для крепления поводца и ролик для прохождения стяжного троса, отличающееся тем, что, с целью повышения надежности работы, кольцо снабжено скобой, ограничивающей попадание в него дели невода, шарнирные части кольца выполнены одинаково изогнутыми, расположены зеркально, имеют на концах, противоположных шарниру, отверстия и установлены с возможностью совмещения отверстий для образования проушины.

2. Кольцо по и. 1, отличающееся тем, что ролик установлен на оси шарнира между частями кольца.

4О 3. Кольцо по п. 1, отличающееся тем, что ролик снабжен вкладышем и установлен на оси шарниров частей кольца посредством подшипников с вкладышами, при этом вкладыши ролика и подшипников выполнены из текстолита.
