Реферат



Изобретение относится к вибрационной технике. Целью изобретения является повышение эффективности работы вибровозбудителя путем снижения износа шарика и сохранения режима колебаний. Сжатый воздух от компрессора подается через озонатор 7 в патрубок 5 и, разгоняясь в тангенциальных отверстиях 6, заставляет вращаться шарик 3, который создает переменную по направлению возмуш.аю1цую силу, приводящую волновод 4 в колебательное движение. I ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1445813 А2 (5ц 4 В 06 В 1/18, 6 Ol N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 962747 (21) 4185291/24-28 (22) 20.01.87 (46) 23.12.88. Бюл. № 47 (71) Кубанский сельскохозяйственный институт (72) И. А. Потепенко, А. Я. Василенко, С. Л. Санин и А. А. Солохненко (53) 534.141 (088.8) (56) Авторское свидетельство СССР № 962747, кл. F 228 8 С C 77//0000, 1981. (54) ПНЕВМАТИЧЕСКИЙ ВИБРОВОЗБУДИТЕЛЬ (57) Изобретение относится к вибрационной технике. Целью изобретения является повышение эффективности работы вибровозбу- . дителя путем снижения износа шарика и сохранения режима колебаний. Сжатый воздух от компрессора подается через озонатор 7 в патрубок 5 и, разгоняясь в тангенциальных отверстиях 6, заставляет вращаться шарик 3, который создает переменную по направлению возмущающую силу, приводящую волновод 4 в колебательное движение. I ил.

1445813

Фор.и ула изоб ретения

Составитель Е. Зернов

Редактор С. Пекарь Техред И. Верее Корректор А. Обручар

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” -35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вибрационной технике, может быть использовано для интенсификации физико-химических процессов в аппаратах и для предотвращения образования твердых и смолистых отложений на внутренних поверхностях аппаратов и трубопроводов и является усовершенствованием изобретения по авт. св. № 962747.

Целью изобретения является повышение эффективности работы вибровозбудителя за 0

10 счет уменьшения износа шарика, что обеспечивает сохранение постоянства режима возбуждаемых колебаний.

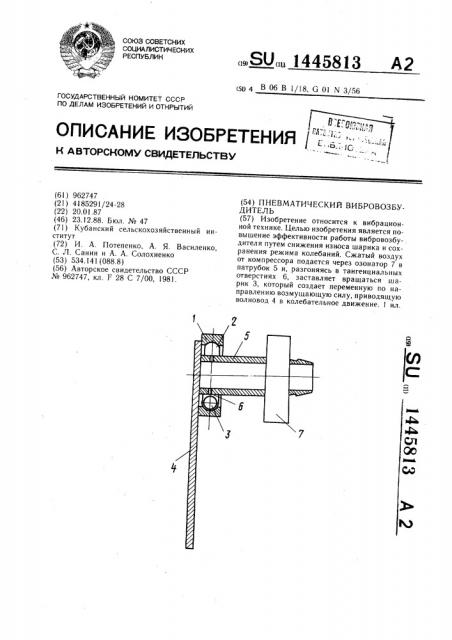

На чертеже изображен пневматический в иб ровозбудител ь.

Пневматический вибровозбудитель состоит из обоймы 1 с внутренней кольцевой капни,;",îé 2, обкатываемой шариком 3, волtloBo;i, 1 и патрубка 5 для подачи сжатого газа (озоновоздушной смеси) с тннгенцпальными отверстиями 6 для выхода газа. э0

На входе патрубка 5 установлен озонатор 7. дибровозбудитель работает следующим образом.

Сжатый воздух от компрессора (не показан) подается в озонатор 7, где обогащается озоном и поступает в патрубок 5.

Через тангенциальные отверстия 6 озоновоздушная смесь попадает в полость обоймы 1 и приводит шарик 3 в быстрое вращение, создающее вибрацию за счет возникающей центробежной силы. Озоновоздушная смесь с концентрацией озона, например, от 25 до

30 г/мз, введенная в полость обоймы 1, нейтрализует возникающие от трения пары шарик — обойма заряда, а также снижает температуру и потенциал термоэлектрической пары шарик — обойма.

Пневматический вибровозбудитель по авт. св. № 962747, отличающийся тем, что, с целью повышения эффективности работы вибровозбудителя, он снабжен озонатором, встроенным в патрубок для подачи газа.
