Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4

В 23 К ll/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4258858/30-27 (22) 23.04.87 (46) 23.!2.88. Бюл. № 47 (71) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства «Технолог» (72) !О. Н. Тен и В. И. Шильцов (53) 621.791.763.1.039 (088.8) (56) Авторское свидетельство СССР № 496!29, кл. В 23 К 11/10, 1974. (54) УСТРОЙСТВО ДЛЯ СЪЕМА ЭЛЕКТРОДОВ КОНТАКТНЫХ ТОЧЕЧНЫХ МАШИН (57) Изобретение относится к машиностроению, в настности к производству устройств для съема электродов, и может найти применение при изготовлении конструкций, выполненных контактной точечной сваркой.

Цель — повышение эксплуатационного удоб„„Я1) „, 1445884 А1 ства и сокращение времени зажима и с.ьема электродов. Устройство снабжено дополнительным двуплечим рычагом 5, шарнирно соединенным с основным рычагом. Рабочие концы рычагов шарнирно связаны с призмами и 2 корпуса и имеют закругленную форму. На рабочие концах рычагов смонтированы угловые элементы 10 и 11, имеющие возможность перемещаться параллельно оси шарнира 7, соединяющего оба рычага.

Сведением рычагов 5 и 6 зажимают электрод, При дальнейшем сведении рычаги поворачиваются относительно осей шарниров и, скользя по пластинам 10 и 11 своей радиусной поверхностью, которая создает усилие, выталкивающее электрод. Устройство позволяет упростить конструкцию предохранить торец электрододержателя от деформации.

5 ил.

1445884

Изобретение относится к машиностроению, в частности к производству устройств для съема электродов, и может найти применение при изготовлении конструкций, выполненных контактной точечной сваркой.

Цель изобретения — повышение эксплуатационного удобства и сокращение времени зажима и съема электродов.

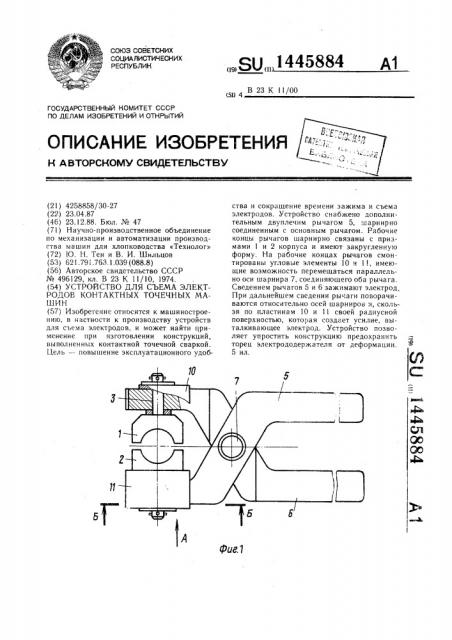

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— сечение Б-Б на фиг. 1; на фиг. 4 — сечение 10

В-В на фиг. 2; на фиг. 5 — сечение Г-Г на фиг. 4.

Устройство содержит корпус, состоящий из двух разъемных призм 1 и 2, имеющих рифленые пазы, образующие отверстие под электрод, и выполненные в них оси 3 и 4, на которые шарнирно установлены двуплечие рычаги 5 и 6, подвижно соединенные общей осью 7, при этом малые плечи рычагов имеют радиусную поверхность 8, выполненн, ю эксцентрично относительно осей 3 и 4 соответст- 20 венно, и переходящую в выступ 9, который ограничивает угол поворота рычагов. Радиусной поверхностью 8 рычаги 5 и 6 взаимодействуют с одной из сторон Г-образных пластин 10 и 11, а вторая сторона этих пластин своим продольным пазом свободно установлена на осях шарниров 3 и 4 призм 1 и 2 соответственно.

Съем электрода осуществляют следующим образом.

Разведением рычагов 5 и 6 увеличивают зазор между призмами 1 и 2 до размера, достаточного для прохода и обхвата электрода. Охватывая электрод, подводят поверхность пластин 10 и 11 к торцу электрододержателя, а затем сведением рычагов друг к другу зажимают электрод между призмами

После этого сведенные рычаги поворачивают относительно осей шарниров 3 и 4, при этом радиусная поверхность 8 рычагов, скользя по упорной пластине 10 и 11, создает усилие, выталкивающее электрод из гнезда электрододержателя.

Использование изобретения позволяет упростить конструкцию в изготовлении, предохранить торец электрододержателя от деформации, сократить время зажима и съема электрода, повысить эксплуатационное удобство.

Формула изобретения

Устройство для съема электродов контактных точечных машин, содержащее корпус с вырезом под электрод и двуплечий рычаг для закрепления корпуса на электроде отличающееся тем, что, с целью повышения эксплуатационного удобства и сокращения времени зажима и съема электродов, устройство снабжено дополнительным двуплечим рычагом, шарнирно соединенным с основным двуплечим рычагом, упорными угловыми элементами, полки которых смонтированы на рычагах с возможностью перемещения в направлении, параллельном оси шарнира, соединяющего оба рычага, рабочие концы рычагов имеют закругленную форму, эксцентричную относительно оси шарнира и шарнирно связаны с корпусом с возможностью взаимодействия с полками угловых элементов.

1445884

E-G

ФигЗ
