Поворотно-делительный стол

Поворотно-делительный стол

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению , в частности к фиксирующим устройствам поворотно-делительных столов. Цель изобретения - повышение надежности работы за счет исключения поломки пальца механизма фиксации. После подъема и начала поворота планшайбы 2 стопор, выполненный в виде шарика 14, катится по нижнему ее торцу до тех пор, пока он не западает в гнездо 8 пробки 9, т.е. не установит палец 3 соосно с гнездом 10 планшайбы 2. После опускания планшайбы 2 палец 13, преодолевая усилие пружины 15, утапливает пробку 9, обеспечивая точную фиксацию планшайбы 2 относительно корпуса 1. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 23 1602

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4239029/25-08 (22) 04.05.87 (46) 23.12.88. Бюл. № 47 (72) М. И. Клементьев, Б. И. Пузанов и А. Н. Писклов (53) 62-589.8 (088.8) (56) Авторское свидетельство СССР № 1093480, кл. В 23 Q 16/02, 1982. (54) ПОВОРОТНО-ДЕЛИТЕЛЬНЫЛ СТОЛ (57) Изобретение относится к станкостроению, в частности к фиксирующим устройст„„SU„, 1445915 А1 вам поворотно-делительных столов. Цель изобретения — повышение надежности работы за счет исключения поломки пальца механизма фиксации. После подъема и начала поворота планшайбы 2 стопор, выполненный в виде шарика 14, катится по нижнему ее торцу до тех пор, пока он не западает в гнездо 8 пробки 9, т.е. не установит палец 3 соосно с гнездом 10 планшайбы 2. После опускания планшайбы 2 палец 13, преодолевая усилие пружины 15, утапливает пробку

9, обеспечивая точную фиксацию планшайбы 2 относительно корпуса 1. 2 ил.

1445915

Формула изобретения

Составитель Э. Комаров

Редактор О. Головач Техред И. Верес Корректор И. Муска

Заказ 6644/18 Тираж 922 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ”,35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к станкостроению, в частности к фиксирующим устройствам поворотно-делительных столов.

Цель изобретения — повышение надежности работы за счет исключения поломки механизма фиксации.

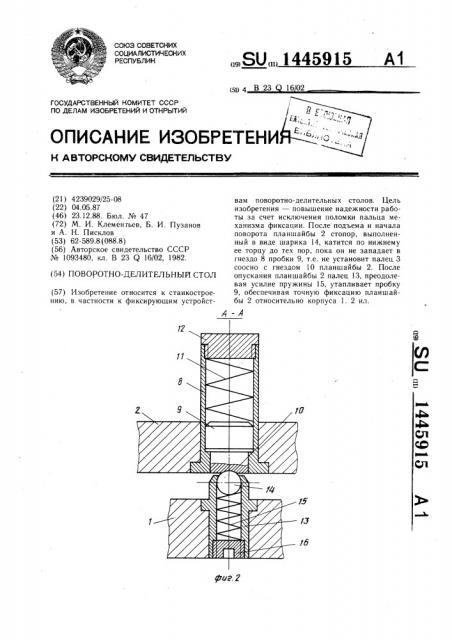

На фиг. 1 изображен стол, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Поворотно-делительный стол состоит из корпуса 1, планшайбы 2, вращающейся в подшипниках 3 и 4 на валу 5, привод подъема планшайбы 2, выполненный в виде гидроцилиндра 6 с поршнем 7. В планшайбе 2 равномерно по окружности расположены гнезда 8, в которых размещены подвижные в осевом направлении пробки 9 с гнездами 10. 45

Между пробками 9 и торцом гнезда 8 размещены пружины 11. Усилие пружин 11 регулируется гайкой 12. В корпусе 1 закреплен пустотелый палец 13, внутри которого размещен стопор, выполненный в виде шарика

14, пружины 15 и гайка 16 механизма предварительной фиксации.

Поворотно-делительный стол работает следующим образом.

Сжатый воздух подается в нижнюю полость цилиндра 6, перемещая поршень 7, поднимает планшайбу 2 и выводит палец 13 из гнезда 8. При вращении планшайбы 2 шарик 14 скользит по нижней поверхности планшайбы 2 и, дойдя до пробки 9, западает в гнездо 10, предварительно фиксируя палец 13 относительно гнезда 8, т.е. соосно друг другу. При подаче сжатого воздуха в верхнюю полость цилиндра 6 поршень 7 опускает планшайбу 2. При этом палец 13 утапливает пробку 9 в гнездо О. обеспечивая точное фиксирование планшайбы.

Поворотно-делительный стол с механизмом подъема и опускания планшайбы с равномерно расположенными по ее окружности гнездами под палец механизма фиксации, закрепленный на корпусе, отличающийся тем что, с целью повышения надежности работы, стол снабжен подпружиненным стопором и подпружиненной пробкой с гнездом под стопор, расположенным по оси .пробки, при этом пробка установлена в гнезде планшайбы, а палец выполнен пустотелым для размещения стопора.
