Реферат



Изобретение относится к деревообрабатьшакядей промышленности. Цель изoбpeteния - повышение производительности пресса, а также увеличение прочностных показателей плит. ФМЛ Зкструзионный пресс содержит формирующий канал 1, образованнь) нагрсгвательными шштгши 2, коллектор 5 с пустотообразователями 6 и дополнительными насадками 7, раэмеценньми между соседними пустотообразователями одна против другой, а также пуансон 8 со скошенньо и рабочими поверхностями . Пресс-массу погружают в фор мирующий канал 1 пресса, прессуют с помощью пуансона 8, происходит фор- №1рование перемычек и пустот при помощи пустотообразоваТелей 6 и насадок 7, благодаря чему обеспечивается интенсификагщя прогрева шшт.Противораспорные участки исключают обрыв неподвижных насадок 2. 5 ил. (Л 1 4 сд QD Од О

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 27 Н 3/02 3/28

ОПИСАНИЕ ИЗОБРЕТЕНИ к двтоесном свидетельств

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

l10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4147889/29-15 (22) 17.11.86 (46) 23.12.88. Бюл. 9 47 (71) Белорусский технологический институт им. С.М.Кирова (72) В.М. Сацура, В.Ю.Акстинавичюс, Г.Г.Кулешов и А.В.Новосельский (53) 674.815-41(088.8) ,I (54) ЭКСТРУЗИОННЫЙ ПРЕСС -ДЛЯ ИЗГОТОВЛЕНИЯ МНОГОПУСТОТНЫХ ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ (57) Изобретение относится к деревообрабатывающей промышленности. Цель изобретения — повышение производительности пресса, а также увеличение прочностных показателей плит.

„„SU„„1445969 . А1 Зкструзионный пресс содержит формирующий канал 1, образованньй нагре нательными плитами 2, коллектор 5 с пустотообразователями 6 и дополнительными насадками 7, размещенными между соседними пустотообразователями одна против другой, а также пуансон 8 со скошенными рабочими поверхностями. Пресс-массу погружают в формирующий канал 1 пресса, прессуют с помощью пуансона 8, происходит формирование перемычек и пустот при помощи пустотообразователей 6 и насадок 7, благодаря чему обеспечиВается интенсификация прогрева плит.Противораспорные участки исключают обрыв неподвижных насадок.З. 5 ил.

1445969

Изобретение относится к деревообрабатывающей промышленности н может быть применено в деревообрабатывающем машиностроении при производстве экструзионных прессов для изготовления плит, Цель изобретения — повышение производительности пресса, а также увеличение прочностных показателей плит. 10

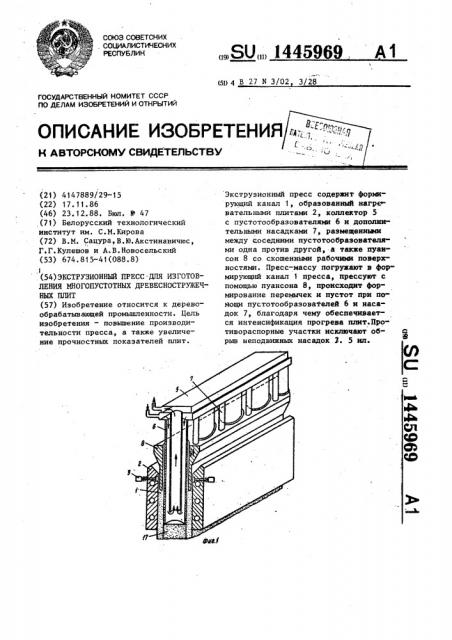

На фиг. 1 изображен формирующий канал пресса; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — пуансон, общий внд; на фиг. 4 — вид А на фиг. 3 (торцовая поверхность пуансона), -на фиг. 5 - пуансон, поперечный разрез;

Пресс содержит формирующий канал

1, образованный нагревательными плитами 2, снабженными вибраторами 3 20 и дистанционными планками 4, коллектор 5 с пустотообразователями 6, размещенными по центру в формирующем канале пресса, и дополнительными насадками 7, размещенными между соседними 25 пустотообразователями 6 и нагревательными плитами 2. Пресс содержит пуансон 8 с.наклонными рабочими поверхностями 9 и отверстиями 10 под пустотообразователи 6 и отверстиями 11 30 под насадки 7, симметрично располо1женными между основными отверстиями

:10 и боковыми поверхностями 12. Напротив каждой дополнительной насадки симметрично отверстию 11 в пуан о- 35 не выполнены противораспорные участки

13 в виде прямоугольных выемок 14 с параллельными 15 и соответственно перпендикулярными 16 гранями по отношению к оси дополнительных насадок 40

7. Между нагревательными плитами 2, дистанционными планками 3, пустотообраэователями 6 и насадками 7 формируется многопустотная плита 17.

Пресс работает следующим образом.

Пресс-масса, погружаемая в формирующий канал пресса, образованный нагревательными плитами 2, упрессовывается с помощью пуансона 8. Осуществляется формирование перемычек и пустот при помощи пустотообразователей 6 и насадок 7, благодаря чему обеспечивается интенсификация прогрева плит. Противораспорные участки 13 исключают обрыв неподвижных насадок 7 за счет отжима их во время работы пуансона 8 по нормали к наклонным торцовым рабочим поверхностям 9.

Пресс позволяет получить. многопустотные древесностружечные плиты

17 наиболее рациональной конструкции, обладающие минимальной материалоемкостью и высокой прочностью при изгибе за счет выполнения плоскости плиты гладкой без углублений. Конструкция пресса уменьшает объем прогреваемой в данный промежуток времени в формирующем канале пресс-массы в

1,15-1,12 раз и увеличивает площадь поверхностей обогрева в 1,2-1,3 раза, а также уменьшает расстояние от точек плиты, максимально удаленных от поверхности обогрева, в 1,5-1,8 раза. Все это обеспечивает интенсификацию процесса прогрева многопустотных плит в 2,0-2,7 раза и, соответственно, увеличение в такое же количество раз производительности пресса.

Формула изобретений

Экструзионный пресс для изготовления многопустотных древесностружеч ных плит, включающий механизм дозирования пресс-массы, направляющие приспособления для подачи пресс-массы в формирующий канал пресса, нагревательные плиты с вибропластинами, коллектор с пустотообразователями, дистанционные планки, пуансон со скошенньиии рабочими поверхностями и привод, отличающийся тем, что, с целью повышения производительности пресса, а также увеличения прочностных показателей плит, коллектор снабжен дополнительными насадками, установленными между пустотообразователями одна против другой, а на скошенрабочих поверхностях пуансона апротив дополнительных насадок выполнены прямоугольные выемки.

1445969

47

fl" 9

1445969
