Способ контроля пленочной противофильтрационной диафрагмы

Способ контроля пленочной противофильтрационной диафрагмы

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при возведении заглубленных сооружений и противофильтрационных диафрагм. Цель изобретения - упрощение контроля . В герметичных карманах на одной из сторон пленочной противофильтрационной диафрагмы размещают меченые поплавки, по всплытию которых определяют диафрагмы, а по метке - глубину повреждения при заполнении траншеи заполнителем. После укладки заполнителя повреждение определяют по снижению уровня контрольной жидкости, нагнетаемой в сквозной канал, образованный поплавками. 3 ил. с 9 (Л

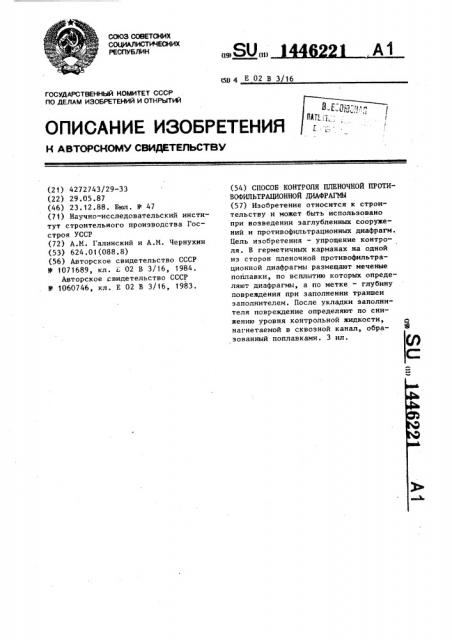

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19> SU (11) (sD 4 Е 02 В 3/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4272743/29-33 (22) 29.05.87 (46) 23.12.88. Бюл. К 47 (71) Научно-исследовательский институт строительного производства Госстроя УССР (72) А.N. Галинский и А.M. Чернухин (53) 624 01(088.8) (56) Авторское свидетельство СССР

Ф 1071689, кл. i; 02 В 3/16, 1984.

Авторское свидетельство СССР

В 1060746, кл. Е 02 В 3/16, 1983. (54) СПОСОБ КОНТРОЛЯ ПЛЕНОЧНОЙ ПРОТИВОФИЛЬТРАЦИОННОЙ ДИАФРАГМЫ (57) Изобретение относится к строительству и может быть использовано при возведении заглубленных сооружений и противофильтрационных диафрагм.

Цель изобретения — упрощение контроля. В герметичных карманах на одной из сторон пленочной противофильтрационной диафрагмы размещают меченые поплавки, по всплытию которых определяют диафрагмы, а по метке — глубину повреждения при заполнении траншеи заполнителем. После укладки заполнителя повреждение определяют по снижению уровня контрольной жидкости, нагнетаемой в сквозной канал, образованный поплавками. 3 ил.

1446221

Формула изобретения

Изобретение относится к строительному производству и может быть использовано при возведении заглубленных сооружений и противофильтрацион5 ных диафрагм способом "стена в грунII те

Цель изобретения — упрощение контроля.

На фиг. 1 показана пленочная противофильтрационная диафрагма; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — поплавок, разрез.

Способ осуществляют следующим образом.

В траншею 1, заполненную глинистой суспензией, с помощью пригруза 2 опускают пленочную противофильтрационную диафрагму 3, свободные края которой, находящиеся над землей, закрепляют к тросу 4. Перед опусканием пленочной противофильтрационной диафрагмы на одной ее стороне закрепляют герметичные карманы 5 из того же материала, в которые укладывают меченые поплавки 6 с центральными отверстиями 7, образующими сквозной канал 8.

Пленочную противофильтрационную диафрагму размещают в траншее таким образом, чтобы герметичные карманы 5 находились на противоположной от засыпки заполнителя 9 стороне, Появление поплавков 6 на поверхности гли" нистой суспензии указывает на повреж35 дение пленочной противофильтрационной диафрагмы, а метка поплавка— глубину повреждения.

Если при заполнении траншеи 1 заполнителем 9 поплавки не всплыли, т.е. пленочная противофильрационная диафрагма не быпа повреждена, то после укладки заполнителя н траншею наполняют сквозной канал, открытый сверху, контрольной жидкостью, уровень которой устанавливают выше уровня земли. По снижению уровня контрольной жидкости над поверхностью земли определяют повреждение пленочной противофильтрационной диафрагмы после завершения укладки заполнителя.

Способ контроля пленочной противофильтрационной диафрагмы, включающий размещение в ней датчиков и определение мест повреждения при укладке в траншею, отличающийся тем, что, с целью упрощения контроля, перед опусканием пленочной противофильтрационной диафрагмы в траншею по ее высоте выполняют герметичные карманы, в которые укладывают датчики в виде меченых поплавков с центральным отверстием, образующим сквозной канал, места повреждения пленочной противофильтрационной диафрагмы в процессе укладки материала заполнителя в траншею определяют по всплытию датчиков, а после завершения укладки материала заполнителя — по падению уровня контрольной жидкости, нагнетаемой в герметичный карман через сквозной канал.

1446221

А-А
