Реферат

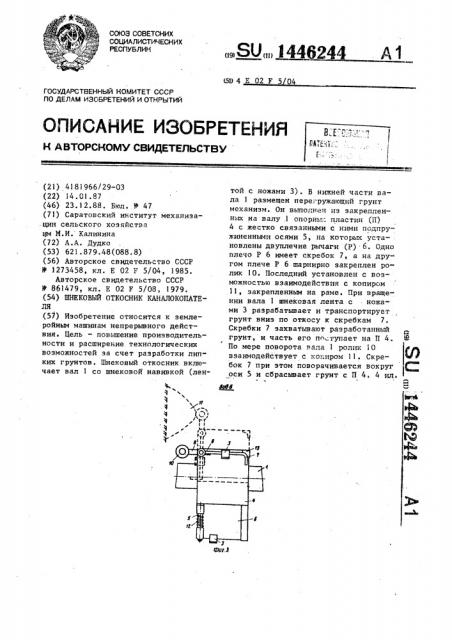

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111 (59 4 E 02 F 5 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

C (0 ю »

° ° с,ю

Ъ»

». и т-г г rC в

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 41 81 966/29-03 (22) 14.01.87 (46) 23.12.88. Бюл. Ф 47 (71) Саратовский институт механиза.ции сельского хозяйства цм !!.И. Калинина (72} A.À. Дудко (53) 621.879.48(088.8) (56) Авторское свидетельство СССР

У !273458, кл. Е 02 Р 5/04, 1985.

Авторское свидетельство СССР

У 861479, кл. E 02 F 5/08, 1979. (54) ШНЕКОВЫЙ ОТКОСНИК КАНАЛОКОПАТЕЛЯ (57) Изобретение относится к землеройным машинам непрерывного действия. Цель — повьппение производительности и расширение технологических возможностей за счет разработки лип" ких грунтов ° Шнековый откосник включает вал 1 со шнековой навивкой (лентой с ножами 3) . В нижней части вала 1 размещен перегружающий грунт механизм. Он вьптолнен из закрепленных на валу 1 опорнь . пластин (П)

4 с жестко связанными с ними подпружиненными осями 5, на которых установлены двуплечие рычаги (Р) 6. Одно плечо Р 6 имеет скребок 7, а на другом плече Р б шарнирно закреплен ролик !0. Последний установлен с возможностью взаимодействия с копиром

11, закрепленным на раме. При вращении вала 1 шнековая лента с ножами 3 разрабатывает и транспортирует грунт вниз по откосу к скребкам 7.

Скребки 7 захватывают разработанный грунт, и часть его п оступает на П 4.

По мере поворота вала ролик 10 взаимодействует с копиром t!. Скребок 7 при этом поворачивается вокруг оси 5 и сбрасывает грунт с П 4. 4 ил.

ЩЮ

46244 I 14

Изобретение относится к ",åìëåðîéным машинам непрерывного дей"твия, в частности к откосникам шнекового типа эемлеройной машины для отрывки каналов и траншей, Цель изобретения — повышение производительности и расширение технологических возможностей за счет разработки липких грунтов.

На фиг. 1 изображен каналокопатель с установленными на нем откосниками, вид сзади, на фиг, 2 — сечение А-А на фиг. 1, на фиг. 3 — вид Б на фиг. 1, на фиг. 4 — вид В на фиг. 2.

Шнековый откосник каналокопателя состоит из полого вала 1 вдоль которого закреплена шнековая навивка (лента) 2 с ножами 3. В нижнем конце полого вала 1 по касательной к его окружности закреплены пластины

4, образующие грани многоугольной цризмы, на которых жестко установлены оси 5, шарнирно соединенные с двуплечими рычагами 6, одно плечо которых выполнено в виде скребка 7, а дру гое образует вилка 8 с шарнирно закрепленным на ней с помощью оса 9 роликом 1 О, установленным с возможностью взаимодействия с копиром 11, закрепленным на раме (не показана)е

На осях 5 одеты пружины 12, одоп конец которых жестко соединен с осью

5, а другой опирается на скребок 7 с возможностью поджатия его к упору 13, жестко закрепленному на пластине 4 симметрично осям 5.

Шнековый откосник каналокопателя работает следующим образом.

При вращении полого вала 1, шнековая лента 2 с ножами 3, разрабатывает и транспортирует грунт вниз по откосу к скребкам 7. Скребки 7 захватывают разработанный грунт

Э ° часть которого поступает на пластину 4; По мере поворота вала 1 ролик

10 взаимодействует с копиром 11,при этом скребок 7 поворачивается вокруг оси 5 и сбрасывает грунт с пластины 4. Когда действие копира 1I прекращается, скребок 7 под действием пружины 12 возвращается в исходное положение и прижимается к упору 13.

Затем весь цикл повторяется. Изменяя профиль копира 11, можно регулировать скорость сбрасывания грунта в ковши ротора, 2О

Ф о р м ул а и з о б р е т е н и я

Шнековый откоснкк каналокопателя

У включающий вал со шнековой навивкой и размещенный в нижней части ва"

25 ла и установленньк на раме перегружающий грун-. механизм, о т л и ч аю шийся тем, что с целью повышения производительности и расширения технологических воэможностей за

3О счет разработки липких грунтов, nepi ружающий механизм выполнен из закрепленных на валу опорных пластин жестко связанными с ними подпружиненными осями и двуплечих рычагов, установленных на осях, при этом одно плечо каждого рычага имеет скребок, другое имеет шарнирно, связанный с ним ролик, а рама имеет копир для взаимодействия с роликом.
