Устройство для бурения скважин

Устройство для бурения скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к буровой технике и м.б. использовано в качестве навесного органа гидравлического экскаватора для бурения скважин. Цель - уменьшение габаритов устройства . Устройство включает шнековьй рабочий орган (РО) 1 с приводом (П) вращения и П осевого перемещения РО 1 и полую направляющую штангу (НШ).,15, установленную внутри РО 1 с возможностью осевого перемещения и совместного вращения. Выходной вал П вращения кинематически соединен с червячной шестерней 13, скрепленной с верхним концом НШ 15. При этом П осевого перемещения выполнен в виде гидроцилиндра 16 и размещен внутри НШ 15 и в продольном отверстии шестерни 13. Один конец гйдроципиндра 16 шарнирно соединен с корпусом червячной передачи , а другой - с нижним концом РО I посредством подшипника. Крутящий момент РО 1 передают через НШ 15. Подачей жидкости в поршневую полость гидроцштиндра 16 производят осевое выдвижение РО 1. При одновременной работе обоих П происходит разрушение грунта и его транспортирование на поверхность. Подачей жидкости в штоковую полость гидроцилиндра 16 производят извлечение РО 1 из скважины. 3 ил. Ю СЛ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (И) (594 Е 21

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ ""Й АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ага (21) 4212452/22-03 (22) 19.03.87 (46) 23.12.88. Бюл. 1(47 (71) Днепропетровский инженерностроительный институт (72) Л.А,Хмара и А.И.Голубченко (53) 622,155.1.002.5 (088.8) (56) Авторское свидетельство СССР

В 1 21 8055, кл . Е 21 В 7/28, 1984 .

Авторское свидетельство СССР

У 1104228, кл . Е 21 В 7/24, 1983. (54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН (57) Изобретение относится к буровой технике и м.б. использовано в качестве навесного органа гидравлического экскаватора для бурения скважин.

Бель — уменьшение габаритов устройства. Устройство включает шнековый рабочий орган (PO) 1 с приводом (П) вращения и П осевого перемещения PO 1 и полую направляющую штангу (НШ),15, установленную внутри PO 1 с возможностью осевого перемещения и совместноГо вращения. Выходной вал П вращения кинематически соединен с червячной шестерней 13, скрепленной с верхним концом НШ 15. При этом П осевого перемещения выполнен в виде гидроцилиндра !6 и размещен внутри НШ 15 и в продольном отверстии шестерни 13 °

Один конец гидроцилиндра 16 шарнирно соединен с кЬрпусом червячной передачи, а другой — с нижним концом PO

1 посредством подшипника, Крутящий момент PO 1 передают через НШ 15 .

Подачей жидкости в поршневую полость гидроцилиндра 16 производят осевое выдвижение PO 1. При одновременной работе обоих П происходит разрушение грунта и его транспортирование на поверхность. Подачей жидкости в штоковую полость гидроцилиндра 16 производят извлечение PO 1 из скважины.

3 ил.

1446262

Изобретение относится к буровой технике и может быть использовано в качестве навесного органа гидравлического экскаватора для бурения скважин °

Цель изобретения — уменьшение габаритов устройства.

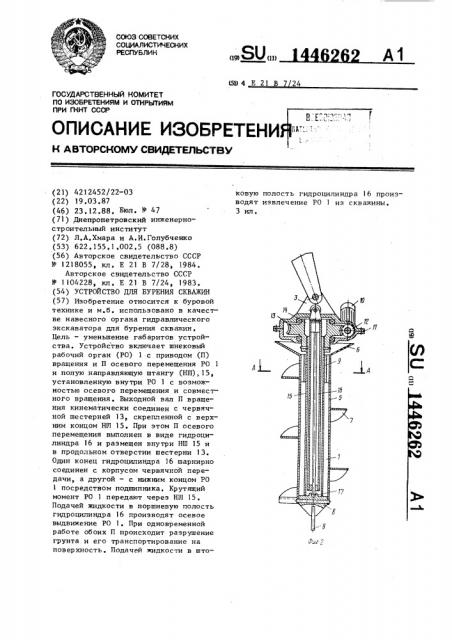

На фиг.l изображено устройство вместе с базовой машиной, общий вид, 10 на фиг.2 — рабочий орган, продольный разрез; на фиг.3 — разрез А-А на фиг.2.

Устройство для бурения скважин состоит из шнекового рабочего opra- 15 на 1, подвешенного к рукояти базовой машины (гидравлического экскаватора)

2 посредством подвески 3, привод 4 вращения рабочего органа и привод осевого перемещения рабочего органа. 20

Рабочий орган имеет трубчатый корпус 5 с защитным кожухом 6, с винтовой спиралью 7, с забурником 8 и с квадратными вкладышами 9, закрепленными внутри верхнего конца корпуса 5. 25

Привод 4 вращения включает двигатель, например гидромотор 10, червячную передачу с корпусом 11, внутри которого, установлены червяк 12 и червячная шестерня 13 с продольным отверстием 30

14 (передача может быть и не червяч ной). Внутри корпуса 5 установлена полая направляющая штанга 15 квадратного сечения так, что рабочий орган вкладышами 9 может скользить без проворота по штанге 15. Верхний конец штанги скреплен с червячной шестерней

13, а нижний конец свободный . Привод осевого перемещения рабочего органа выполнен в виде гидроцилиндра 16, 40 размещенного внутри штанги 15 и в отверстии 14. Верхний конец гидроцилиндра fего корпус) шарнирно соединен с корпусом ll червячной передачи, а его нижний конец (шток) соединен 45 с нижним концом рабочего органа посредством подшипника, например сферического (сферической пяты) 17, Выходной вал гидромотора 10 кинематически соединен с червячной шестерней 13 посредством червяка 12 °

Устройство для бурения скважин работает следующим образом.

Рабочий орган 1 посредством экскаватора устанавливают на грунт забурником 8 по оси будущей скважины, Включают гидромотор 10, который через шестерню 13 вращает направляющую штангу 15. Последняя передает крутящий момент через вкладыши рабочему органу

1. После этого подают жидкость в поршневую полость гидроцилиндра 16, что приводит к осевому выдвижению рабочего органа. При одновременном вращении и осевой подачей рабочего органа происходит разрушение грунта эабурником 8 и нижней кромкой спирали

7 и транспортирование грунта по спирали вверх, т.е. идет бурение.скважины. Разбуренный грунт кожухом.6 направляется в сторону скважины.

После окончания бурения и при подаче жидкости в штоковую полость гидроцилиндра 16 происходит извлечение рабочего органа из скважины. Перенос рабочего органа к месту бурения слег дующей скважины производят измене".. нием положения рукояти экскаватора или перемещением экскаватора, Формула изобретения

Устройство для бурения скважин, включающее шнековый рабочий орган, направляющую штангу, установленную внутри него с воэможностью осевого перемещения и совместного вращения,. привод вращения, червячную передачу, размещенную в корпусе, и привод осевого перемещения шнекового рабочего органа, отличающееся тем, что, с целью уменьшения габари тов устройства, выходной вал привода вращения кинематычески связан с червячной шестерней, в которой выполнено продольное отверстие, при этом направляющая штанга выполнена полой и ее верхний конец скреплен с червячной шестерней, а привод осевого перемещения выполнен B виде гидроципиндра и размещен внутри направляющей штанги и в продольном отверстии червячной шестерни, причем один конец гидроцилиндра шарнирно соединен с корпусом червячной передачи, а другой соединен с нижним концом шнекового рабочего органа посредством подшипника.
