Устройство для подвески обсадной колонны в скважине

Устройство для подвески обсадной колонны в скважине

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-сти. Цель - повьшюнне надежности срабатьшания стопорной втулки (СВ) 5. Устр-во содержит муфту 3, связанную с поворотным патрубком ГШ 1 с пальцем 7 и конусными направляющими 14, установленную на ГШ 1 и подпр жиненную пружиной 15 относительно него СВ 5 с Г-образной прорезью 6 для расположения в ней паль

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„14462 (50 4 Е 21 В 43/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

О ИКАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMY СВИДЕТЕЛЬСТВУ

f9

12

1! (21) 4213398/22-03 (22) 11.02.87 (46) 23.12.88. Бюл. У 47 (71) Управление геологии ГССР и

Грузинский политехнический институт им. В.И.Ленина (72) Г.В.Габуния и L!I.Õ.Топурия (53) 622.245.1 (088.8) (56) Справочник инженера по бурению./Под ред. В.И.Мищевича. M.:

Недра, 1973, т.1, с.412-413.

Авторское свидетельство СССР

N - 1191564, кл.Е 21 В 43/10, 1984, (54) УСТРОЙСТВО ДЛЯ ПОДВЕСКИ ОБСАДНОЙ КОЛОННЫ В СКВАЖИНЕ (57) Изобретение относится к горной пром-сти. Цель — повыщенне надежности срабатывания стопорной втулки (СВ) 5, Устр-во содержит муфту 3, связанную с поворотным патрубком

ПП 1 с пальцем 7 и конусными направляющими 14, установленную на ПП 1 и подпружиненную пружиной 15 относительно него СВ 5 с Г-образной прорезью 6 для расположения в ней пальУ

2Ю

Z2

2!

_#_ и

Ю

1В

19

1446281 ца 7. Закреплены на СВ 5 кронштейны

11 с захватами 12 для взаимодействия с направляющими 14. Имеет СВ 5 узел держания ее в исходном положении, содержащий поджииные ролики 9 с держателями 8. Они закреплены на СВ 5 шарнирно и имеют со стороны пбследней выступ. Выполнена СВ 5 с криволинейными направляющими 24, имеющими выемку 25 .для расположения выступов.

Изобретение относится к горной промышленности и может быть применено при спуске хвостовиков обсадных колонн

Цель изобретения — повышение надежности срабатывания стопорной втулки устройства.

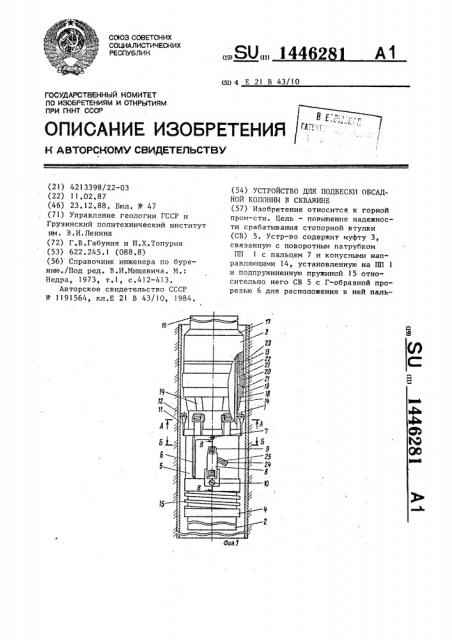

На фиг.l схематически изображено ,устройство в начале операции подвески хвостовика обсадной колонны в 10 скважине; на фиг.2 — сечение А-А на фиг.l; на фиг.3 — сечение Б-Б яа фиг.l; на фиг.4 — сечение В-В на фиг.l.

Устройство содержит поворотный 15 патрубок I спускаемой колонны 2 и связанную с патрубком муфту З.-Между муфтой 3 и муфтой 4, размещенной на обсадной колонне, установлена стопорная втулка 5 с прорезью б 20 Г-образной формы, в которой располагается палец 7, закрепленный на пат- . рубке 1 и расположенный в прорези 6, Узел-удержания стопорной втулки 5 в исходном положении включает роликовые держатели 8, которые закреплены на стоЙорной втулке, и поджимные ролики 9. I. îликовые держатели 8 закреплены на шарнирах 10 с расположением роликов в верхней части держателей. В верхней части, на стопорной втулке закреплены кронштейны Il с захватами 12, выполненными, например, в виде Риф леных роликов. Захваты заклинивают подвешиваемую обсадную колонну 2 в ранее спущенной обсадной колонне 13 посредством конусных направляющих

14, закрепленных на патрубке 1. Меж" ду стопорной втулкой 5 и муфтой 4 установлена пружина 1;5. Муфта 3 од- 40

Глубина выемки 25 уменьшается в направлении, противоположном вращению ПП 1. Благодаря пружине 15 СВ 5 движется вверх и ролики 12 заклиниваются между направляющими 14 и стен» ками колонны труб. Осуществляется надежная подвеска хвостовика, фиксируемая его весом. Для герметизации межтрубного пространства муфту 3 навинчивают на ПП 1. 4 ил.

2 новременно является разъединителем бурильных труб Iб,-имеющих в конце переводник 17 с левой ленточной резьбой для отсоединения от устрой.ства после подвески хвостовика. На патрубке 1 над основанием 18 конусных направляющих 14 жестко закреплено "

Кольцо 19. Выше кольца !9 свободно установлено эластичное кольцо 20 со скошенными торцами 21. Эластичное

Кольцо выполняет роль герметиэатора и контактирует с жестко закрепленйым кольцом 19 и свободно установленным кольцом 22, торцы которых выполнены под теми же углами, что и торцы эластичного кольца 20. Между свободно установленным кольцом 22 и торцом муфты 3 установлена антифрикционная шайба 23, Крепление муфты 3 на патрубке выполнено реэьбовым.

На стопорной втулке 5 закреплены криволинейные направляющие 24, которые имеют продольные выемки 25, например полукруглой формы с уменьшающейся в направлении, противоположнои вращению поворотного патрубка, глубиной.

Ролики 9 прижимаются к ранее спущенной обсадной колонне 13 посредством пружины 26. Корпус роликового держателя 8 со стороны стопорной втулки 5 оснащен выступом 27, выполненным, например, в виде шарика, который установлен в углублении 28 роликового держателя, Выступ 27 роликового держателя взаимодействует с выемкой 25 криволинейной направляющей 24.

Устройство работает следующим образом.

Верхний конец хвостовика с устройством для подвески спускают до ризонтальной части Г-образной прорези до ее вертикальной части. После этого, благодаря наличию пружины 15 произойдет продвижение стопорной втулки вверх, и рифленые ролики 12 будут заклинены между конусными направляющими 14 и стенками колонны 13.

Осуществляется надежная подвеска хвостовика, фиксируемая его весом.

Для герметизации межтрубного про странства муфту 3 навинчивают на патрубок 1, при этом эластичное кольцо

20, выдавливаясь за контур устройства, деформируется.и плотно прилегает к деталям, перекрывая межтрубное пространство в скважине.

После этого осуществляется отсоединение бурильных труб от подвески.

2Р

Формула изобретения

Устройство для подвески обсадной колонны в скважине, включающее муф25 ту, связанный с ней поворотный патрубок с пальцем и конусными направляющими, установленную на патрубке и подпружиненную относительно него стопорную втулку с Г-образной про30 резью для расположения в ней пальца патрубка, закрепленные на стопорной втулке кронштейны с захватами для взаимодействия с конусными направляющими и узел удержания стопорной

З5 втулки в исходном положении, содержащий поджимные ролики и роликовые

I держатели, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности срабатывания стопорной

4р втулки, роликовые держатели закреплены на стопорной втулке шарнирно и имеют со стороны последней выступ, а стопорная втулка выполнена с криволинейными направляющими, имеющими

4g выемки для расположения выступов роликовых держателей, причем глубина выемок уменьшается в направлении, противоположном вращению поворотногд патрубка. з 1446281 намеченной глубины с помощью бурильных труб 16. Поджимные ролики 9, имеющие ось, наклоненную к оси устройства, взаимодействуют с внутренней поверхностью предыдущей колонны с помощью пружины 26 и, способствуя надежному прижатию пальца

7 к торцу горизонтальной части прорези 6, предотвращают поворот с срабатывание втулки 5. При достижении устройством заданной глубины поворачивают бурильные трубы 16 вокруг оси, при этом стопорная втулка 5 остается на месте, так как ее повороту препятствуют роликовые держатели 8 с поджимными роликами 9.

Вместе с бурильными трубами 16 поворачивается патрубок 1 с жестко закрепленным на нем пальцем 7, который, перемещаясь по горизонтальной части прорези Г-образной формы, попадает, под действием освобождающейся сжатой пружины 15, в вертикальную часть указанной прорези. Пружина 15 толкает вверх стопорную втулку 5, в результате чего происходит заклинивание рифленых роликов 12 между конусными направляющими 14 и стенками колонны 13.

В случае, когда палец 7 еще не дошел до вертикальной части Г-образной прорези и что-то препятствует его дальнейшему продвижению, стопорная втулка 5 будет стремиться поворачиваться вместе с пальцем 7. При этом, благодаря контакту поджимных роликов 9 с обсадной трубой 13, ро- ликовые держатели 8 будут также разворачиваться на шарнирах 10, и при незначительном повороте шариковый выступ 27 роликового держателя заклинится в продольной выемке 25 криволинейной направляющей 24. B результате этого увеличится усилие прижатия роликов 9 к обсадной трубе

1 13, что даст возможность стопорной втулке 5 остаться на месте, а пальцу 7 продолжать передвижение по ro1446283
