:;: ..-тк р, о"""" !1о >,- об7 "-"ü;-"-oy „Р, ТО < ъ .зл ССР.

Класс 12à! 6

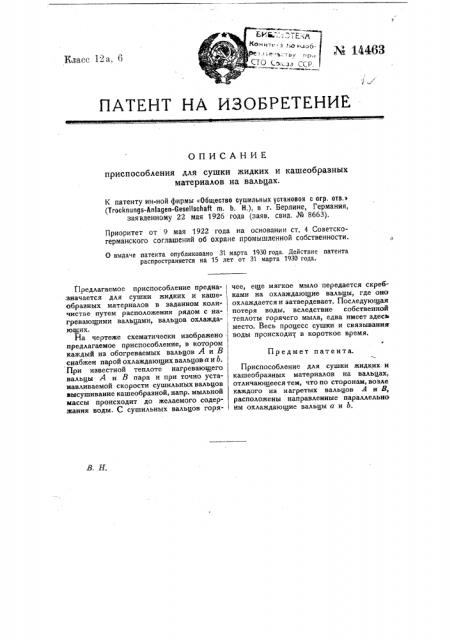

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для сушки жидких и кашеобразных материалов на вальпах.

К патенту ин-ной фирмы «Общество сушильных установок с огр. отв.i (Trocknungs-Anlagen-Gesellschaft m. b. Н.), в г. Берлине, Германия, заявленному 22 мая 1926 года (заяв. свид. № 8663).

Приоритет от 9 мая 1922 года на основании ст. 4 Советскогерманского соглашений об охране промышленной собственности.

О выдаче патента опубликовано 31 марта 1930 года, Действие патента распространяется на 15 лет от 31 марта 1930 года.

В, H.

Предлагаемое приспособление предназначается для сушки жидких и кашеобразных материалов в заданном коли чистве путем расположения рядом с нагревающими вальцами, вальцов охлаждающих.

На чертеже схематически изображено предлагаемое приспособление, в котором каждый из обогреваемых вальцов А и В снабжен парой охлаждающих вальцов а и b.

При известной теплоте нагревающего вальцы А и В пара и при точно устанавливаемой скорости сушильныхвальцов высушивание кашеобразной, напр. мыльной массы происходит до желаемого содер.жания воды. С сушильных вальцов горячее, еще мягкое мыло передается скребками на охлаждающие вальцы, где она охлаждается и затвердевает. Последующая потеря воды, вследствие собственной теплоты горячего мыла, едва имеет здесь место. Весь процесс сушки и связывания

1 воды происходит в короткое время.

Предмет патента.

Приспособление для сушки жидких и кашеобразных материалов на вальцах, отличающееся тем, что по сторонам, возле каждого из нагретых вальцов А и В, расположены направленные параллельно им охлаждающие вальцы а и Ь.

И патенту ин-ной фирмы «Общество Сушильных уствновок с огр, отв.» Я И463
