Реферат



) Изобретение позволяет увеличить высоту выброса и очистку удаляемого воздуха, Двухстенный корпус 1 вьшолнен в виде двух концентрично установленных цилиндров (Ц) 2,. 3. Ц 3 с отверстиями 4 по всей поверхности AL снабжен воронкообразным поддоном 5 с трубопроводом 6 стока. Ц 2 снабжен упругим конфузором 7, образукицим вертикальный кольцевой зазор 8 над Ц 3. Отверстия 4 в Ц 3 размещены по .спирали , и их оси направлены тангенциально стенкам Ц 3. В зазоре 9 между поддоном 5 и Ц 2 установлен завихритель 10. Поддон 5 и трубопровод 6 выполнены с возможностью вертикального перемещения. При периодическом сьыкании крьшек конфузора 7 с наружной поверхностью Ц 3 происходит отрыв воронкообразного вихря от устья шахты. Вихрь поднимается над шахтой и относится потоком атмосферного воздуха в сторону, что увеличивает зону рассеивания вредных веществ. 1 з.п. ф-лы, 3 ило (/ С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.Я0„„344642) А1 ц11 4 Г 24 F 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4231917/29-29 (22) 20,04.87 (46) 23.12.88. Бюл. У 47 (71) Специальное конструкторское бюро по подземному самоходному горному оборудованию "Гормаш" (72) Э.В.Датчиков (53) 697,92(088.8) (56) Авторское свидетельство СССР

У 800504, кл. F 24 F 7!02, Е 04 D 17/04, 1978. (54) ВЕНТИЛЯЦИОННАЯ ШАХТА (57.) Изобретение позволяет увеличить высоту выброса и очистку удаляемого воздуха. Двухстенный корпус 1 выполнен в виде двух концентрично установленных цилиндров (Ц) 2,. 3. Ц 3 с отверстиями 4 по всей поверхности снабжен воронкообразным поддоном 5 с трубопроводом 6 стока. Ц 2 снабжен упругим конфузором 7, образующим вертикальный кольцевой зазор 8 над Ц 3.

Отверстия 4 в Ц 3 размещены по .спирали, и их оси направлены тангенциально стенкам Ц 3. В зазоре 9 между поддоном 5 и Ц 2 установлен завихритель 10. Ноддон 5 и трубопровод 6 выполнены с возможностью вертикального перемещения. При периодическом смыкании крышек конфузора 7 с наружной поверхностью Ц 3 происходит отрыв воронкообразного вихря от устья шахты. Вихрь поднимается над шахтой и относится потоком атмосферного воз- а духа в сторону, что увеличивает зону е рассеивания вредных веществ. 1 з.п. ф лы, 3 ил

1446421

Изобретение относится к вентиляции и может быть использовано в системах вентиляции, оборудованных шахтами для удаления воздуха в атмосфе5 ру

Цель изобретения — увеличение вь1;, соты выброса и очистка удаляемого воздуха.

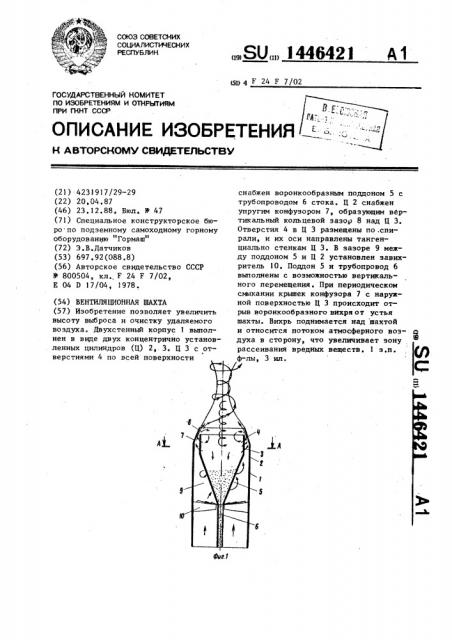

На фиг.1 изображена вентиляционная шахта, продольный разрез; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — вариант положения внутреннего цилиндра корпуса шахты относительно упругого конфуэори продольный 15 разрез.

Вентиляционная .шахта содержит двухстенный корпус I„ выполненный в виде двух концентрично установленных цилиндров 2 и 3, иэ которых внутренний 20

3 снабжен отверстиями 4 по всей поверхности и воронкообразным поддоном .

5 с трубопроводом стока 6. Наружный цилиндр 2 снабжен упругим конфуэором

7, образующим вертикальный кольцевой 25 зазор 8 над внутренним цилиндром 3.

Отверстия 4 во внутреннем цилиндре 3 размещены по спирали и их оси направлены тангенциально стенкам цилиндра

3. В зазор 9 между поддоном 5 с на- 30 ружным цилиндром 2 установлен завихритель 10. Поддон 5 и трубопровод стока 6 выполнены с возможностью вертикального перемещения.

Вентиляционная шахта работает сле- 35 дующим образом.

Удаляемый из помещения запыленный воздух поступает в зазор 9 между поддоном 5 и наружным цилиндром 2 вентиляционной шахты. 40

Проходя через завихритель 10, поток закручивается и поступает в пространство между наружным 2 и внутренним 3 цилиндрами.

При этом скорость потока увеличи- 45 о вается за счет постепенного уменьшения живого сечения зазора 9. Вихревое движение потока воздуха в пространстве между наружным 2,и внутренним 3 цилиндрами создает в отверстиях 4 разрежение, в результате чего происходит эжектирование воздуха иэ внутреннего пространства цилиндра 3.

Так как внутри цилиндра 3 подвижность воздуха небольшая, происходит выпадение пыли в воронкообразный поддон 5, откуда она удаляется через трубопровод стока 6.

На выходе из вентиляционной шахты вращающийся поток поджимается упругим конфуэором 7 и затем в виде конусообразного вихря выбрасывается в атмосферу. Этим достигается увеличение высоты выброса. Кроме того„ происходит концентрация пыли по оси вихревого потока и выпадение ее во внутреннее пространство цилиндра 3; а затем в воронкообразный поддон 5.

В положении, когда наружные кромки внутреннего цилиндра 3 располагаются выше упругого конфузора 7, кромки конфузора 7 периодически смыкаются с наружной поверхностью внутреннего цилиндра 3, в результате чего происходит отрыв воронкообразного вихря от устья шахты. При этом воронкообразный вихрь поднимается над шахтой и относится потоком атмосферного воздуха в сторону, тем самым увеличивается высота выброса и зона рассеивания вредностей.

Формула из об ре тения

1. Вентиляционная шахта, содержащая двухстенный корпус, выполненный в .виде двух концентрично установленных цилиндров, из которых внутренний снабжен отверстиями по всей поверхности и воронкообразным поддо ном с трубопроводом стока, о т л и— чающая с я тем, что, с целью увеличения высоты выброса и очистки удаляемого воздуха, наружный цилиндр снабжен упругим конфузором, образующим вертикальный кольцевой зазор над внутренним цилиндром, при этом отверстия в последнем направлены тангенциально стенкам цилиндра, а в зазор между поддоном и наружным цилиндром установлен завихритель.

2. Шахта по п.1, о т л и ч а ю— щ а я с я тем, что поддон и трубопровод стока выполнены с воэможностью вертикального перемещения, 1446421
