Устройство для измерения диаметра

Устройство для измерения диаметра

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольно-измерительной техники. Целью изобретения является повьппение информативности и производительности контроля за счет одновременного измерения как.внешнего, так и внутреннего диаметра изделия. На фоточувствительной поверхности дискретного фотоприемника 4, состоящего из двух симметричных половин, формируется теневое изображение изделия (прозрачной тонкостенной трубки 11, протягиваемой в процессе измерения в потоке излучения от источника 1 света ) . На выходах каналов 5, 6 предварительной обработки формируются последовательности сигналов в виде двоичных кодов, несущих информацию о положении теневых границ изделия 11. Результат измерения выводится на индикатор 10. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (51) 4 G 01 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

i. ê1, г 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4250655/24-28 (22) 27.05.87 (46) 23.12.88. Бюл. )Р 47 (71) Могилевский машиностроительный институт (72) В.Н. Усик и Н.Ф. Парков (53) 531.7(088.8) (56) Авторское свидетельство СССР

И- 1310637, кл. С 01 В 21/10, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА (57) Изобретение относится к области контрольно-измерительной техники.

Целью изобретения является повышение информативности и производительности контроля за счет одновременного измерения как.внешнего, так и внутреннего диаметра иэделия. На фоточувствительной поверхности дискретного фо. топриемника 4, состоящего из двух симметричных половин, формируется теневое изображение изделия (прозрачной тонкостенной трубки 11, протягиваемой в процессе измерения в пбтоке излучения от источника 1 света). На выходах каналов 5, 6 предварительной обработки формируются последовательности сигналов в виде двоичных кодов, несущих информацию о положении теневых границ изделия 11.

Результат измерения выводится на индикатор 10. 1 ил.

1446471

Изобретение относится к области контрольно-измерительной техники и может быть использовано для измерения внутреннего и внешнего диаметров изделий, выполненных в виде тонко5 стенных прозрачных трубок.

Целью изобретения является повышение информативности и производительности контроля за счет одновременно-. го измерения как внешнего, так и внутреннего диаметра изделия.

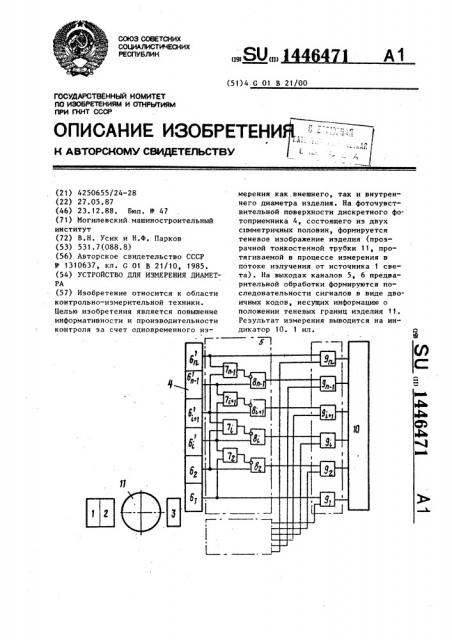

На чертеже представлена функциональная схема устройства.

Устройство содержит источник 1 света, расположенные по ходу излучения коллимирующий объектив 2, фокусирующий объектив 3, дискретный фотоприемник 4, состоящий из двух симметричных частей и образованный 2п дискретами 6,,6,... 6". .. 6 и

° ° > 6,. ., 6 „, расположенный в плоскости анализа, перпендикулярной оси потока излучения, симметрично этой оси, а внешние по отноше- 25 нию к оси дискреты являются старшими (показана только одна часть дискретного фотоприемника 4, которой соответствуют дискреты 6,,6,..., 6 ;,...

6„), два идентичных канала 5 и 6 30 предварительной обработки, каждый:из которых состоит из первой группы из (и-2)-х элементов И 7,..., 7,,..., 7„,, первый и второй входы каждого

i-ro из которых соединены соответственно с выходами (i-1)-ro и (i+1)-ro

35 дискретов 6;, и 6;+, второй группы, из (п-2)-х элементов И 8,...,8;,...

8,„„ прямой вход каждого i-ra из которых соединен с выходом соответству- 4 ющего 1-го из дискретов 6„,6,..., 6;,...,6„, а инверсный — с выходом соответствующего i-го элемента И 7 из первой группы элементов 7,..., 7;,..., 7„, а выходы второй группы -с 45 элементов И 8 „ ..., 8;,..., 8„,, и выходы первого и и-го дискретов являются выходами соответствующих каналов 5 и 6 предварительной обработки, третью группу из и элементов

И 9,,..., 9;,..., 9„, первой и второй 50 входы каждого i-го из которых, кроме элементов И 9,, 9„, соединены соответственно с i-м выходом каналов

5 и 6 предварительной обработки,первый и второй входы первого элемента

И 9 соединены соответственно с выхо1 дами первых дискретов 6, каналов 5 и 6 предварительной обработки, а первый и второй входы n-ro элемента И 9 соединены соответственно с выходами и-х дискретов 6„ каналов 5 и 6 предварительной обработки, и индикатор

10, и входов которого соединены соответственно " выходами третьей руппами элементов И 9,,...,9„...,9„.

Устройство работает следующим оьразом.

Коллимированный пучок света, сформированный источником 1 света и коллимирующим объективом 2, освещает контролируемое изделие 11, протягиваемое в процессе измерения в пучке света в направлении, перпендикулярном оси потока излучения и продольной оси дискретного фотоприемника 4 (перпендикулярно плоскости чертежа).

С помощью фокусирующего объектива 3 на фоточувствительную плоскость дискретного фотоприемника 4 проецируется теневое иэображение контролируемого изделия 11. Засвеченным участкам дискретного фотоприемника 4 соответствует логический "0", затемненным — логическая "1".

На i-и элемент 8; второй группы элементов 8,..., 8;,...,8„, в каждом канале 5 и 6 предварительной обработки поступает сигнал Х с

1 Fo дискрета 6. соответствующей по\ ловины дискретного фотоприемника 4, а также сигналы Х „,и Х;., с (i-1)-х и (Х+ 1)-х дискретов 6;,и 6;„ той же половины дискретного фотоприемника 4.

На выходе i-го элемента И 8 каналов

5 и 6 предварительной обработки формируется сигнал где 3 — индекс, соответствующий каналу 5 или 6 предварительной обработки.

В результате, на выходах второй группы элементов 8,...,8-,...,8 „, в каналах 5 и 6 предварительной обработки формируются соответственно два упорядоченных множества сигналов (Y; ) и (Y;, каждое из которых представляет собой код вида 00...010.

010...00, в котором местоположение первой слева единицы определяет внутреннюю границу, а второй— внешнюю границу теневого изображения соответствующего края контролируемого изделия 11. При контроле внешнего и внутреннего диаметров колеблющегося относительно центральной оси протягиваемого изделия 11 дважды за период колебаний fY;joxaзывается равным (7,). Этот момент времени определяется элементами третьей группы элементов 9 „ ...,9

1 ° ° ° ° ° i i

9„, а полученный результат выводится на индикатор 10.

Формула изобретения

Составитель О. Смирнов

Редактор Л. Гратилло Техред <.Ходанич Корректор В. Гирняк

Заказ 6738/46 Тираж 680,Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, iK-35, Раушская наб., д. 415

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, Устройство для измерения диаметра, содержащее источник света, оптическую систему для переноса изображения в плоскость анализа, установленную по ходу излучения, дискретный фотоприемник, установленный в плоскости анализа, состоящий из и 2 дискретов, расположенных на равном удалении от оси потока излучения симметрично ей, при этом внешние по отношению к оси дискрета являются старшими, два идентичных канала предварительной обработки, каждый из-которых состоит из группы из (и-2)-х элемен-. тов И, прямой вход каждого -го из которых соединен с выходом соответствующего i-го дискрета, а выходы являются соответственно (2...,,n-1)ми выходами соответствующего канала обработки, а выходы первого и п-го

46471

4 дискретов являются соответственно первым и п-м выхбдами соответствующего канала обработки, группу из п элементов И, первый и второй входы

5 каждого i-го из которых, кроме первого и п-го, соединены соответственно с i-ми выходами каналов предварительной обработки, первый и второй входы первого элемента И соединены соответственно с первыми выходами соответствующих каналов предварительной обработки, а первый и второй входы

n-ro элементов И соединены соответственно с и-ми выходами соответствующих каналов предварительной обработки, и индикатор, п входов которого соединены соответственно с выходами группы из п элементов И,.о т л и

20 ч а ю щ е е с я тем что с целью повышения информативности и производительности контроля в каждом из ка« налов предварительной обработки, оно снабжено другой группой из и-2 элементов И, первый и второй входы каждого

i-го из которых соединены соответственно с выходами (i-1)-го и (i+1)-го дискретов, а выходы каждого i-ro элемента соединены соответственно с

i-ми входами первой группы иэ (п-2)-х элементов И.
