№ 144658

Класс 4ас, аа

СССР

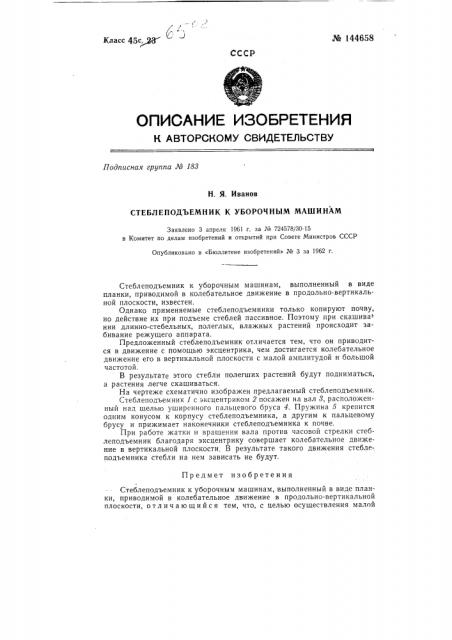

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 188

Н. Я. Иванов

СТЕБЛЕПОДЪЕМНИК К УБОРОЧНЫМ МАШИНАМ

Заявлено 3 апреля 1961 r. за № 724578/30-15 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 3 за 1962 r.

Стеблеподъемник к уборочным машинам, выполненный в виде планки, приводимой в колебательное движение в продольно-вертикальной плоскости, известен.

Однако применяемые стеблеподъемники только копируют почву, но действие их при подъеме стеблей пассивное. Поэтому при скашивании длинно-стебельных, полеглых, влажных растений происходит забивание режущего аппарата.

Предложенный стеблеподъемник отличается тем, что он приводится в движение с помощью эксцентрика, чем достигается колебательное движение его в вертикальной плоскости с малой амплитудой и большой частотой.

В результате этого стебли полегших растений будут подниматься, а растения легче скашиваться.

На чертеже схематично изображен предлагаемый стеблеподъемник.

Стеблеподъемник 1 с эксцентриком 2 посажен на вал 8, расположенный над щелью уширенного пальцевого бруса 4. Пружина 5 крепится одним конусом к корпусу стеблеподъемника, а другим к пальцевому брусу и прижимает наконечники стеблеподъемника к почве.

При работе жатки и вращении вала против часовой стрелки стеблеподъемник благодаря эксцентрику совершает колебательное движение в вертикальной плоскости. В результате такого движения стеблеподъемника стебли на нем зависать не будут, Предмет изобретения

Стеблеподъемник к уборочным машинам, выполненный в виде планки, приводимой в колебательное движение в продольно-вертикальной плоскости, отличающийся тем, что, с целью осуществления малой № 144658 амплитуды и большой частоты колебаний применительно к условиям полеглых культур, планка установлена на эксцентрике и имеет пружину,служащую для прижатия носка планки к почве.
