Реферат



(Класс 454 Ж № 144671

cccr»

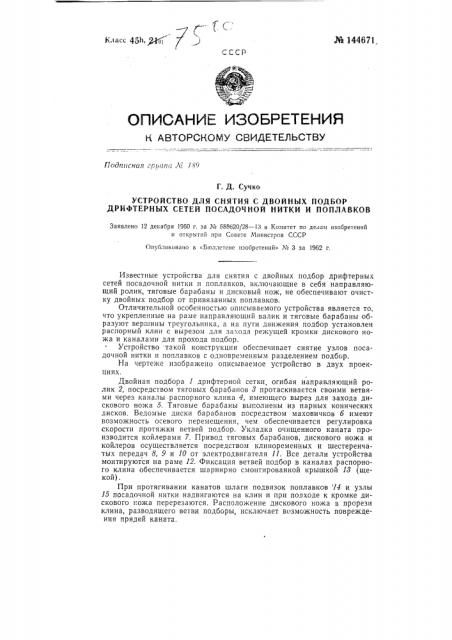

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Г1одпагнал г1;уппа Л3 189

Г. Д. Сучко

УСТРОЙСТВО ДЛЯ СНЯТИЯ С ДВОЙНЫХ ПОДБОР

ДРИФТЕРНЫХ СЕТЕЙ ПОСАДОЧНОЙ НИТКИ И ПОПЛАВКОВ

Заявлено 12 декабря 1960 г. за М 688620/28 — l3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 3 за 1962 г.

Известные устройства для снятия с двойных подбор дрифтерных сетей посадочной нитки и поплавков, включающие в себя направляющий ролик, тяговые барабаны и дисковый нож, не обеспечивают очистку двойных подбор от привязанных поплавков.

Отличительной особенностью описываемого устройства является то, что укрепленные на раме направляющий валик и тяговые барабаны образуют вершины треугольника, а на пути движения подбор установлен распорный клин с вырезом для захода режущей кромки дискового ножа и каналами для прохода подбор.

Устройство такой конструкции обеспечивает снятие узлов посадочной нитки и поплавков с одновременным разделением подбор.

На чертеже изображено описываемое устройство в двух проекциях.

Двойная подбора 1 дрифтерной сетки, огибая направляющий ролик 2, посредством тяговых барабанов 8 протаскивается своими ветвями через каналы распорного клина 4, имеющего вырез для захода дискового ножа 5. Тяговые барабаны выголнены из парных конических дисков. Ведомые диски барабанов посредством маховичков б имеют возможность осевого перемещения, чем обеспечивается регулировка скорости протяжки ветвей подбор. Укладка очищенного каната производится койлерами 7. Привод тяговых барабанов, дискового ножа и койлеров осуществляется посредством клиноременных и шестеренчатых передач 8, 9 и 10 от электродвигателя 11. Все детали устройства монтируются на раме 12. Фиксация ветвей подбор в каналах распорного клина обеспечивается шарнирно смонтированной крышкой 13 (щекой).

При протягивании канатов шлаги подвязок поплавков 14 и узлы

15 посадочной нитки надвигаются на клин и при подходе к кромке дискового ножа перерезаются. Расположение дискового ножа в прорези клина, разводящего ветви подборы, исключает возможность повреждения прядей каната. — 2— с

М 14467

Предмет изобретения

Устройство для снятия с двойных подбор дрифтерных сетей посадочной нитки и поплавков, включающее направляющий ролик, тяговые барабаны и дисковый нож, о т л и ч а ю щ е с с я тем, ITQ, с целью обеспечения снятия узлов посадочной нитки и поплавков с одновременным разделением подбор направляющий ролик и тяговые барабаны укреплены на раме в точках, образующих вершины треугольника, а на llyrz движения подбор установлен распорный клин с вырезом для захода режущей кромки дискового ножа и каналами для прохода подбор.

В 5 Буниер поппа5кеа

Редактор О. Д. Ус текред А. А. Камышникова Корректор М. И. Козлова

Формат бум. 70;,;1081/1а

Тираж 410

ЦБТИ при Комитете по делам изобретений и при Совете Мип»строп СССР

Москва Цс»тр, М. сIсркасскнй пер, д, Т

Объем 0,18»зд. л

Цена 4 коп открытий

Поди. к печ. 29.1-62 г

Зак. 611

Типография ЦБТИ Ко1»итета по дела,1 изобрстс»»» и открыт»й

0 и Созете Мин»строп CCCI, Москва, Пстровк, 14.

Предлагаезlое уcTpOHcTBO может HaiITII применение для Очистки От посадочной нитки и поплавков подбор (каната) поврежденных дрифтерных сетей, применяемых для промысла сельди
