Способ приклейки приэкранного фильтра к экрану электронно- лучевой трубки

Способ приклейки приэкранного фильтра к экрану электронно- лучевой трубки

Иллюстрации

Показать все

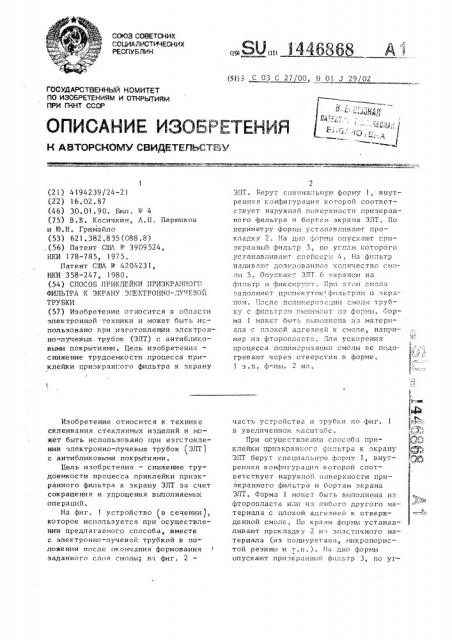

Реферат



Изобретение отиосится к области электронной техники и может быть использовано при изготовлении электронно-лучевых трубок (ЭЛТ) с антибишковыми покрытиями. Цель изобретения - снижение трудоемкости процесса при-. клейки приэкранггого фильтра к экрану ЭЛТ, Берут специальную форму внутренняя конфигз рация которой соответствует наружь ой поверхности приэкранного фильтра и бортам экрана ЭЛТ, По периметру формы устанавливают прокладку 2 На дно формы опускают приэкранный фильтр 3, по углам которого устанавливают спейсеры 4, На фильтр натшвают дозированное кол1тче ство смолы 5, Опускают ЭЛТ 6 экраном на фильтр и фикснр лзт. При этом смола заполняет промежуток фильтром и экраном . После полпмеризйции смолы трубку с фильтром nbiHiiMaiOT из формы. Форма 1 может быть выполнена из материала с плохой адгезией к смоле, например из фторопласта. Для ускорения процесса полимеризации смолы ее подогревают через отверстия в форме, I з.п. ф-лы. 2 ил.

1446868 лам которого устанавливают спейсеры

4,. изготовленные из прозрачной смолы.

Затем на фильтр наливают дозированное количество жидкой смолы 5. При зазоре между фильтром и экраном равном

2,2 мм и диагонали экрана 31 см количество жидкой смолы составляет

200 мл. Затем опускают электроннолучевую трубку 6 экраном на залитый смолой фильтр и фиксируют ее в заданном положении и с заданным усилием.

При этом происходит выдавливание смолы от центральной части экрана на периферию и беспрепятственное удаление воздуха через зазор между бортами экрана ЭЛТ и формой, в результате че-,го исключается образование в смоле воздушных пузырей, Кроме того, при опускании трубки на залитый. смолой приэкранный фильтр борта формы обеспечивают выравнивание смолы по горизонтальному уровню, а заданная толщина спейсеров и дозировайное коли-, чество смолы обеспечивают заполнение всего промежутка между фильтром и экраном.

Для осуществления предлагаемого способа приклейки можно использовать и металлическую форму, но для обеспечения беспрепятственной выемки ЭЛТ с приклеенным фильтром необходимо между металлом формы и фильтром использовать подложку 7, В качестве поцложки можно испольэовать,полиэтиленовую или любую другую эластичную пленку толщиной О, 02-0, 03 мм, Пленку используют многократно, так как после приклейки фильтра она легко отделяется от фильтра.

После необходимой выдержки приэкранного фильтра с ЭЛТ, определяемой полноР. полимеризацией смолы, трубку с фильтром вынимают из формы и в случае необходимости излишки смолы с борта экрана удаляют механическим путем.

Для ускорения процесса полимеризации смолы ее подогревают любым известным спэсобом через отверстия в форме. формула и з о б р е т е н и я

0пособ приклейкн приэкранного фильтра к экрану электронно-лучевой трубки, .включающий ориентацию и фиксацию фильтра на определенном расстоянии от экрана трубки и заполнение пространства между ними прозрачной смолой с последующим ее отверждением,, отличающийся тем, что, с целью снижения трудоемкости за счет упрощения выполняемых

25 операций, приэкранный фильтр помещают на дно форМы, внутренняя конфигурация которой соответствует наружной поверхноети приэкранного фильтра и бортам экрана трубки, наливают

-.,0 на фильтр дозированное количество смолы, опускают трубку экраном на смолу до заданного расстояния между фильтром и экраном и после отвержде-, ния смолы трубку с фильтром вынимают из формы.

2. Способ по п. 1, о т л и ч а ю шийся тем, что, с целью ускорения пэлимеризации смолы через отверстия в дне формы на приэкранный ,10 фильтр направляют поток тепловой энер гии.
