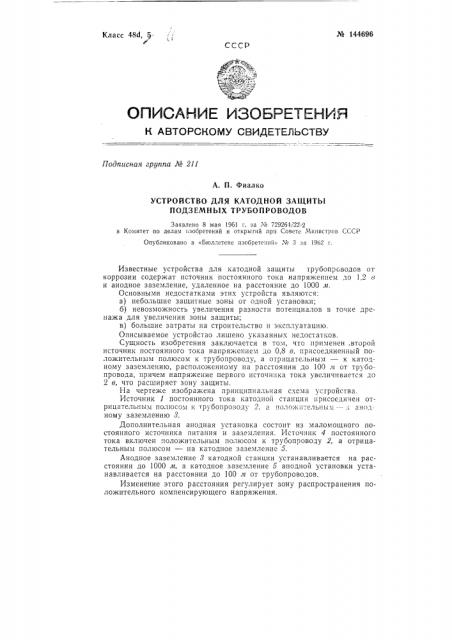

№ 144696

Класс 48d, 5.

СССР

ОПИСАНИК ИЗОЬ1 КтКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 211

А. П. Фиалка

УСТРОЙСТВО ДЛЯ КАТОДНОЙ ЗАЩИТЪ!

ПОДЗЕМНЫХ ТРУБОПРОВОДОВ

Заявлено 8 мая 1961 г. за М 729264/22-2 в Комитет по делам изобретений и открьггий прн Совете Минпегров СССР

Опубликовано в «Бюллетене изобретений» Лв 3 за 1962 г.

Известные устройства для катодной защиты трубопроводов от коррозии содержат источник постоянного тока напряжением до 1,2 в и анодное заземление, удаленное на расстояние до 1000 л.

Основными недостатками этих устройств являются: а) небольшие защитные зоны от одной установки; б) невозможность увеличения разности потенциалов в точке дренажа для увеличения зоны защиты; в) большие затраты на строительство и эксплуатацию.

Описываемое устройство лишено указанных недостатков.

Сущность изобретения заключается в том, что применен, второй источник постоянного тока напряжением до 0,8 в, присоединенный положительным полюсом к трубопроводу, а отрицательным — к катодному заземлению, расположенному на расстоянии до 100 и от трубопровода, причем напряжение первого источника тока увеличивается до

2 в, что расширяет зону защиты.

На чертеже изображена принципиальная схема устройства.

Источник 1 постоянного тока катодной станции присоединен отрицательным пол1осом и грубопровод1 2, а положптелы1ым — . анодному заземлению 8.

Дополнительная анодная установка состоит из маломощного постоянного источника питания и заземления. Исто IHHK 4 постоянного тока включен положительным полюсом к трубопроводу 2, а отрицательным полюсом — на катодное заземление 5.

Анодное заземление 8 катодной станции устанавливается на расстоянии до 1000 м, а катодное заземление 5 анодной установки устанавливается на расстоянии до 100 л от трубопроводов.

Изменение этого расстояния регулирует зону распространения положительного компенсирующего напряжения. № 144696

Предмет изобретения

Устройство для катодной защиты подземных трубопроводов, содержащее источник постоянного тока, присоединенный отрицательным полюсом к трубопроводу, а положительным — к анодному заземлению, удаленному на расстояние до 1000 м, отличающе ес я тем, что, с целью расширения зоны защиты, оно снабжено вторым источником постоянного тока с напряжением до 0,8 в, подключенным положительным полюсом к трубопроводу, а отрицательным — к катодному заземлению, удаленному от трубопровода на расстояние до 100 м, причем напряжение первого источника тока увеличено до 2,0 в.

Редактор А. И. Дышельман

Техред T. П. Курилко Корректор 3. И. Спирина

Об ьем О!8 изд л.

Цена 4 «оп. открытий

Поди. к печ. 20/11 — 62 г

3ак. 524/10

Формат б м. 70; 108 /,6

Тираж 1150

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

2/б

Типография, пр. Сапунова, 2.

В результате одновременной работы двух установок нормальной катодной станции и анодной установки увеличивается зона защиты трубопроводов (коммуникации) от коррозии.

Институт «Укргипрогаз» отмечает, что применение предлагаемого устройства для катодной защиты трубопроводов экономически целесообразно.
