Класс 49b, 5»т

К» 144698

СССР

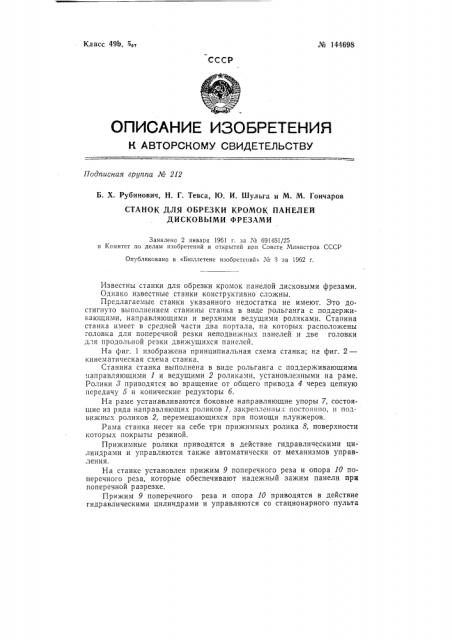

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одписная группа Лг» 212

Б. Х, Рубинович, H Г. Тевса, Ю. И. Шульга и М. М. Гончаров

СТАНОК ДЛЯ ОБРЕЗКИ КРОМОК ПАНЕЛЕЙ

ДИСКОВЫМИ ФРЕЗАМИ

Заявлено 2 января 1961 г. за М 691181/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 3 за 1962 г.

Известны станки для обрезки кромок панелой дисковыми фрезами.

Однако известные станки конструктивно сложны.

Предлагаемые станки указанного недостатка не имеют. Это достигнуто выполнением станины станка в виде рольганга с поддерживающими, направляющими и верхними ведущими роликами. Станина станка имеет в средней части два портала, на которых расположены головка для поперечной резки неподвижных панелей и две головки для продольной резки движущихся панелей.

На фиг. 1 изображена принципиальная схема станка; на фиг. 2— кинематическая схема станка.

Станина станка выполнена в виде рольганга с поддерживающими направляющими 1 и ведущими 2 роликами, установленными на раме.

Ролики 8 приводятся во вращение от общего привода 4 через цепную передачу 5 и конические редукторы б.

На раме устанавливаются боковые направляющие упоры 7, состоящие из ряда направляющих роликов 1, закреплеппы: постоянно, и подвижных роликов 2, перемещающихся при помощи плунжеров.

Рама станка несет на себе три прижимных ролика 8, поверхности которых покрыты резиной.

Прижимные ролики приводятся в действие гидравлическими цилиндрами и управляются также автоматически от механизмов управления.

На станке установлен прижим 9 поперечного реза и опора 10 поперечного реза, которые обеспечивают надежный зажим панели при поперечной разрезке.

Прижим 9 поперечного реза и опора 10 приводятся в действие гидравлическими цилиндрами и управляются со стационарного пульта № 144698 (на чертеже не показано) . Станок снаожен тремя cуппортами, на которые крепятся головки с дисковыми фрезами. Суппорт 11 служит для поперечной обрезки кромок и разрезки панели поперек.

Два других суппорта 12 служат для продольной обрезки кромок и разрезки панели вдоль.

Суппорты перемещаются на роликах посредством ходовых винтов по балкам 18, закрепленным в опорах 14, установленных на стойках 15.

Станок имеет транспортер 1б, предназначенный для уборки обрезков и стружки, подаваемым на него по наклонным скатам.

При работе станка панель 13, установленная на станке, при помокни роликов 2 поджимается к роликам 1 и подается роликами 8 к поперечному суппорту 11. Затем панель Останавливается, зажимается между опорой 10 и прижимом 9 и обрезается ее передняя поперечная кромка.

После обрезки панель подается на продольные суппорты 12, которые осуществляют обрезку продольных кромок.

Панель подается до нужного упора 18 и обрезается поперечным суппортом 11 ее задняя поперечная кромка. После обрезки всех кромок панель снимается со станка.

Ролики станка приводятся во вращение трехскоростным асинхронным электродвигателем 19 через цилиндрический редуктор 20, цспну1о передачу 21 и конические редукторы.

Трехскоростной электродвигатель позволяет осуществлять три до левых ступени подач панели. Суппорты перемещаются ходовыми винтами, которые приводятся во вращение трехскоростными асинхронными электродвигателями через цилиндрические редукторы.

Транспортер вибрационного типа приводится в возвратно-поступательное движение асинхронным электрбдвигателем через цилиндрический редуктор и кривошипно-шатунный механизм.

Экспериментальный научно-исследовательский институт металлорежущих станков (ЭНИИМС) указывает, что ввиду отсутствия специализированного оборудования для резки крупногабаритных панелей целесообразны изготовление и эксплуатация предлагаемого станка.

Прсдмет изобретения

Станок для обрезки кромок панелей дисковыми фрезами, Отли. ч а ю шийся тем, что, с целью упрощения его конструкции, станина станка выполнена в виде рольганга с поддерживающими, направляющими и верхними ведущими роликами и имеет в средней части два портала, на которых расположены головка для поперечной резки неподвижных панелей и две головки для продольной резки движущихся панелей.
