Способ кондиционирования многоцелевого сельскохозяйственного здания

Способ кондиционирования многоцелевого сельскохозяйственного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, а именно к способам создания искусственного климата. Цель изобретения - снижение энергозатрат . Компланарно поверхности слоев 1 и 2 теплоизолирующей двухслойной оболочки сельскохозяйственного здания в закрытом пространстве между ними направляют поток инфракрасного излучения. С поверхности принудительно текущей воды отделяются частицы 4 пара и поглощают инфракрасные лучи. Слой снега или льда на слое 1 оболочки плавится, поглощая тепло от частиц 4. Слой 6.росы, образованньш на поверхности слоев 1 и 2 оболочки, отражает инфракрасное излучение и повышает изолирующую способность оболочки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН @4 А 01 G 9/24

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

/ОПИСАНИЕ ИЗОБРЕТЕНИЯ /", К ГЗАТЕНТЪ( (21) 3872451/30-15 (22) 28.03.85 (46) 23.12.88. Бюл. № 47 (75)-Пал Гал (НП) (53) 631 344.8 (088.8) (56) Заявка Франции № 2422323, кл. A 01 С 9/24, 1979. (54) СПОСОБ КОНДИЦИОНИРОВАНИЯ

МНОГОЦЕЛЕВОГО СЕЛЬСКОХОЗЯЙСТВЕННОГО

ЗДАНИЯ (57) Изобретение относится к сельскому хозяйству, а именно к спосо6аМ создания искусственного климата.

Цель изобретения — снижение энерго„„SU „„1447263 А 3 затрат. Компланарно поверхности слоев 1 и 2 теплоизолирующей двухслойной оболочки сельскохозяйственного здания в закрытом пространстве между ними направляют поток инфракрасного излучения. С поверхности принудительно текущей воды отделяются частицы 4 пара и поглощают инфракрасные лучи. Слой снега или льда на слое 1 оболочки плавится, поглощая тепло от частиц 4. Слой 6 росы, образованный на поверхности слоев 1 и

2 оболочки, отражает инфракрасное излучение и повышает изолирующую способность оболочки. 2 ил.

1447263

Формула изобретения

Со свободной жидкой поверхности (фиг.1) отделяются частицы 4 пара и, поглощая инфракрасные лучи, повышают теплосодержание воздушного пространства между слоями 1 и 2 оболочки, Слой 5 снега или льда, находящийся на. слое 1 оболочки, расплавляется, забирая тепло от частиц 4 пара. Взамен охлажденных частиц 4 со свободной жидкой поверхности непреСоставитель С.Чернобровкин

Техред M.Õoäàíè÷ . Корректор Э.Лончакова

Редактор И.Горная

Заказ 6755/58

Тираж 661

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1)3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная„ 4

Изобретение относится к сельскому хозяйству, а именно к способам создания искусственного климата.

Цель изобретения — снижение энергозатрат.

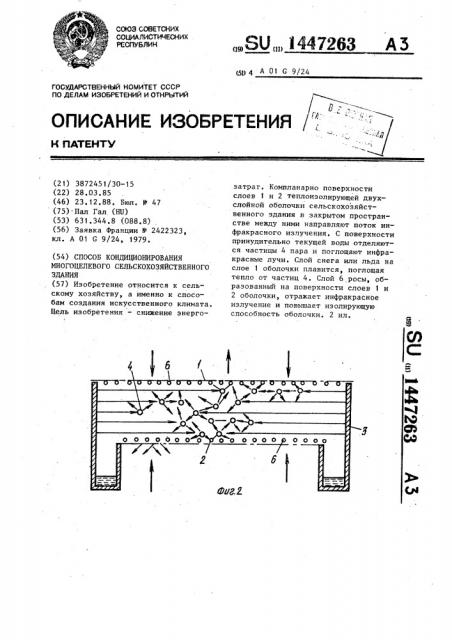

На фиг.1 схематически изображен процесс излучения тепла, подвода воды и испарения воды между слоями оболочки; на фиг.2 — процесс конденсации пара.

Состояние принудительно текущей воды и воздуха в закрытом пространстве теплоизолирующей двухслойной оболочки многоцелевого сельскохозяйственного здания с наружным слоем 1 и внутренним слоем 2 изменяют путем нагревания потоком инфракрасного излучения, направленного между слоями оболочки компланарно их поверхности от поверхностей 3. В зависимости от температуры внешней среды тепло поглощается или отдается за счет испарения воды или конденсации паров на слоях 1 и 2 оболочки. рывно поступают новые частицы 4, активируемые инфракрасным излучением.

На поверхности наружного слоя 1 или внутреннего слоя 2 (фиг.2) частицы 4 пара конденсируются в виде слоя

6 росы. Последний повышает изолирующую способность оболочки, препятствуя выходу инфракрасных лучей из закрыто1О ro пространства здания. Лучи рассеянно отражаются от поверхности слоя

6. Такой же процесс имеет место и в том случае, когда температура закрытого пространства здания ниже, чем температура окружающей среды.

Способ кондиционирования многоце20 левого сельскохоэяиственного здания, включающий изменение состояния принудительно текущей воды и воздуха в закрытом пространстве теплоизолирую25 щей двухслойной оболочки, о т л и— ч. а ю шийся тем, что, с целью снижения энергозатрат, производят увлажнение воздуха в закрытом пространстве теплоизолирующей двухслой30 ной оболочки путем нагревания потоком инфракрасного излучения, направленного между слоями оболочки компланарно их поверхности, для получения в зависимости от температуры внешней среды поглощения или отдачи

35 тепла за счет испарения воды или конденсации паров.
