Автоматическое устройство для накатывания резьбы

Автоматическое устройство для накатывания резьбы

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для накатывания резьб. Цель изобретения - расширение технологических возможностей за счет накатывания резьб на длинномерных заготовках. Проволока из бухты посредством механизма подачи протягивается через механизм рихтовки и укладывается в канавки двухстоечного коромысла. При обратном ходе ползуна нож отрезает заготовку. Одновременно кулачок взаимодействует с двухстоечным коромыслом, которое поворачивается вокруг оси и, освободившись от действия кулачка, возвращается пружинами в исходное состояние, перемешая заготовку в зону накатки. При прямом ходе ползуна заготовка захватывается заборной частью плашек. Происходит накатка резьбы. Одновременно с накаткой резьбы происходит подача проволоки и укладка ее в освободившиеся от предыдущей заготовки канавки двухстоечного коромысла. При обратном ходе ползуна происходит отрезка следующей заготовки, и цикл повторяется. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1447504 А ) дц 4 В 21 Н 3 06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

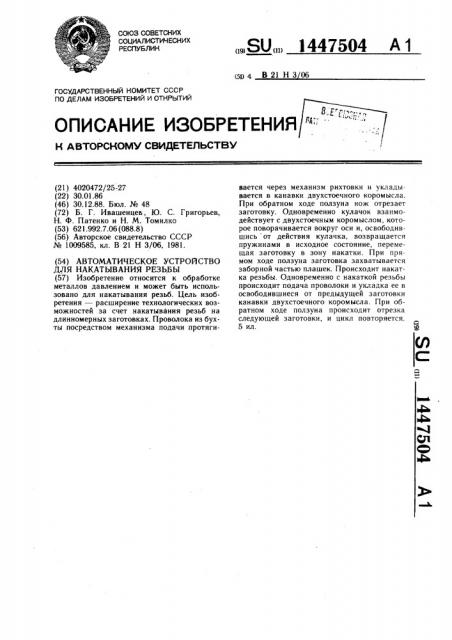

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " :" """. (К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4020472/25-27 (22) 30.01.86 (46) 30.12.88. Бюл. № 48 (72) Б. Г. Ивашенцев, Ю. С. Григорьев, Н. Ф. Патенко и Н. М. Томилко (53) 621.992.7.06 (088.8) (56) Авторское свидетельство СССР

¹ 1009585, rut. В 21 Н 3/06, 1981. (54) АВТОМАТИЧЕСКОЕ УСТРО1 1СТВО

ДЛЯ НАКАТЫВАНИЯ РЕЗЬБЫ (57) Изобретение- относится к обработке металлов давлением и может быть использовано для накатывания резьб. Цель изобретения — расширение технологических возможностей за счет накатывания резьб на длинномерных заготовках. Проволока из бухты посредством механизма подачи протягивается через механизм рихтовки и укладывается в канавки двухстоечного коромысла.

При обратном ходе ползуна нож отрезает заготовку. Одновременно кулачок взаимодействует с двухстоечным коромыслом, которое поворачивается вокруг оси и, освободившись от действия кулачка, возвращается пружинами в исходное состояние, перемещая заготовку в зону накатки. При прямом ходе ползуна заготовка захватывается заборной частью плашек. Происходит накатка резьбы. Одновременно с накаткой резьбы происходит подача проволоки и укладка ее в освободившиеся от предыдущей заготовки канавки двухстоечного коромысла. При обратном ходе ползуна происходит отрезка следующей заготовки, и цикл повторяется.

5 ил.

1447504

Формула изобретения

Изобретение относится к обработке металлов давлением и мо?хет быть использовано для изготовления деталей с двухсторонней резьбо" „например шпилек, резьбовых скоб и других.

Целью изобретения является расширение технологических возможностей устройства за счет накатывания резьб на длинномерных заготовках.

На фиг. 1 изображена схема автоматического устройства для накатывания резь6bl и а скобах; н с фи -. 2 - — устройство для накатывания резьоьц общин вид; на фиг. 3 механизм отрезки и накатки резьбы в момент подачи проволоки; на фиг. 4 — то же, в момент отрезки заготовки; на фиг. 5 — то же, в момент подачи заготовки.

Автоматическое устройство для изготовления резьбовых скоб содержит станину 1 с расположенными в ней приводом, состоящим из электродвигателя 2, клиноременной передачи 3, редуктора 4, муфты 5 с валом 6, на котором размещен кривошип 7, соединенный с кулисой 8, и кареткой 9 механизма мерной подачи проволоки 10 с бухты 11.

Устройство также содержит механизм 12 рихтовки, механизм отрезки заготовки и накатки резьбы. Механизм отрезки загс:,овки и накатки резьбы содержит размещенные в корпусе 13 неподвижные плашки 14, мат:ицу 15, двуплечий рычаг 16 с роликом: 7, установленный па оси 18, регулируемый упор

19, двухстоечное коромысло 20, установленное íà n=?Iõ 21 и соединенное с корпусом пружинами 22. а также ползун 23, имеющий возможность возвратно-поступательноI.u перемегцепия по направляющим корпуса 13. На ползуне 23 смонтированы плашки 24, кулачки 25 и 26, взаимодействующие соответственно с двухстоечным коромыслом 20 и рычагом 16, а также нож 27 и пуансон 28. Ползуп 23 получает движение от привода через кулису 29 и кривошип 30. установленный на валу 31, и зубчатую передачу 32.

Автоматическос устройство для накачивания резьб работает следующим образом.

Проволока 10 из бухты 11 с помощью механизма подачи, каретка 9 которого совершает возвратно-поступательное перемещение в противофазе с ползуном 23, IIpOтягивается через механизм 12 рихтовки и укладывается в канавки двухстоечного коромысла 20. При обратном ходе ползуна 23 нож 27 отрезает заготовку, одновременно кулачок 25 начинает взаимодействовать с двухстоечным коромыслом 20, которое пово5

ЗО рачивается вокруг осей 21 и перемещае заготовку из зоны прохождения пла иек 24.

Одновременно второй кулачок 26 начинает воздействовать на рычаг 16, который своим вторым плечом досылает заготовку к регулируемому упору 19, ориентируя ее в осевом направлении относительно плашек 14 и 24.

Двухстоечное коромысло 20, освбодившись от действия кулачка 25, возвращается пружинами 22 в исходное состояние, перемещая сориентированную заготовку в зону накатки. При прямом ходе ползуна 23 заготовка захватывается заборной частью пла-. шек 24 и происходит накатка резьбы. В конце хода ползуна 23, после выхода заготовки из-под плашек заготовка попадает между пуансоном 28 и матрицей 15. Происходит. формовка скобы. Одновременно с накаткой резьбы и формовкой скобы происходит подача проволоки и укладка ее в освободившиеся от предыдущей заготовки канавки двухстоечного коромысла 20. Пода«а проволоки продолжается и при обратном ходе ползуна 23, в начале которого готовая скоба сбрасывается в поддон, до момента подхода отрезного ножа к проволоке. При этом подача проволоки прекращается. Обратный ход ползуна 23 продолжается, происходит отрезка заготовки от проволоки,и цикл повторяется.

Предлагаемое автоматическое устройство позволяет расширить технологические возможности резьбонакатывания за счет обработки длинномерных заготовок с одновременной их отрезкой из бурт.

Автоматическое устройство для накатывания резьбы, содержащее жестко закрепленный на станине корпус с неподвижной накатной плашкой, ползун с установленной на нем подвижной плашкой, механизм поштучной выдачи и ориентации заготовок, отличающееся тем, что, с целью расширения технологических возможностей за счет обработки длинномерных деталей, оно снабжено ножом, кулачком и двуплечим рычагом, а механизм поштучной выдачи и ориентации заготовок выполнен в виде двухстоечного коромысла, причем последний установлен на станине с возможностью качательных движений вокруг своей оси, а на каждой стойке коромысла выполнена центрирующая призма с заходной частью, при этом двуплечий рычаг установлен на станине с возможностью взаимодействия одним плечом с кулачком, а другим — с торцом заготовки.

1447504

1447504

1447504

Составитель Ю. марченков

Редактор Е. Конча Техред И. Верес Корректор М. Шароши

Заказ 6715/1 I Тираж 589 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
