Способ изготовления изделий из ферромагнитного порошка

Способ изготовления изделий из ферромагнитного порошка

Иллюстрации

Показать все

Реферат



Изобретение относится к порошковой металлургии, в частности к способам изготовления изделий из ферромагнитного порошка . Цель - упрощение способа. Ферромагнитный порошок засыпают на плоскую подложку из немагнитного материала, размещенную на магните. Материал образует слой для формования нужного барельефа. После формования барельефа его заливают расплавленным сплавом Вуда. После охлаждения и снятия магнитов получают готовое изделие нужной формы. Данный способ исключает использование модели.

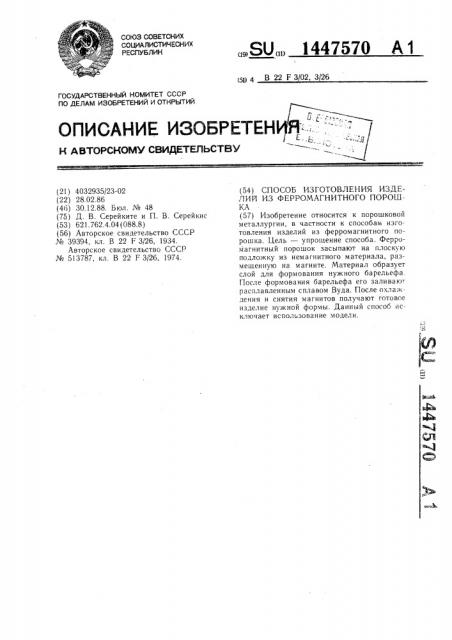

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

-.ОПИСАНИЕ ИЗОБРЕТЕН Я;

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4032935/23-02 (22) 28.02.86 (46) 30.12.88. Бюл. № 48 (75) Д. В. Серейките и П. В. Серейкис (53) 621.762.4.04 (088.8) (56) Авторское свидетельство СССР № 39394, кл. В 22 F 3/26, 1934.

Авторское свидетельство СССР № 513787, кл. В 22 F 3/26, 1974.

„„SU„„1447570 А1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЯ ИЗ ФЕРРОМАГНИТНОГО ПОРОШКА (57) Изобретение относится к порошковой металлургии, в частности к способам изготовления изделий из ферромагнитного порошка. Цель — упрощение способа. Ферромагнитный порошок засыпают на плоскую подложку из немагнитного материала, размещенную на магните. Материал образует слой для формования нужного барельефа.

После формования барельефа его заливаю расплавленным сплавом Вуда. После охлаждения и снятия магнитов получают готовое изделие нужной формы. Данный способ исключает использование модели.

1447570

Формула изобретения

Составитель В. Ермаченков

Редактор Л. Пчолинская Техред И. Верес Корректор В. Бутяга

Заказ 6716/)4 Тираж 741 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113036, Москва, Ж вЂ” 36, Раушская наб., д. 4/6

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к порошковой металлургии, в частности к способам изготовления рельефных изделий формовкой сво.бодно насыпанных порошков и последующей пропиткой.

Цель изобретения — упрощение процесса.

Способ изготовления изделий из ферромагнитного порошка заключается в том, что на плоскую подложку из немагнитного материала, под которой размещен магнит, засыпают порцию ферромагнитного порошка.

Затем порошок формуют и пропитывают легкоплавким сплавом. Порошок под действием магнитного поля становится подобным пластичному материалу, из которого можно сфор-.

:иовать различные фигуры со сложным поверхностным рельефом. Пропитка рельефа в магнитном поле позволяет зафиксировать его и получить изделие.

)ример I. Для изготовления барельефа .к-.лезный порошок или мелкую стружку нас.,;;;ают на плоскую подложку из латуни, под которой размещен магнит. Частицы порошка под воздействием магнитного поля притягиваются к подложке и друг к другу, образуя достаточно толстый слой для формирования барельефа требуемых размеров.

Ьарельеф формуют руками, как при лепке барельефа из глины. Выпуклые и вогнутые у .ас.-кп рельефа хорошо удерживаются на за.-.:а ином уровне. Затем на поверхность барельефа постепенно заливают сплав

Вуда, например, при температуре расплава 90 — 95 С, до тех пор, пока не покроют сплавом всю поверхность.

После охлаждения изделия удаляют магнит из под подложки и снимают с нее барельеф. Не пропитанные сплавом Вуда частицы порошка высыпаются на подложку. В результате получают пустотелый барельеф.

Пример 2. Сформованную по примеру 1

О заготовку обсыпают порошком сплава Вуда и нагревают до расплавления сплава, не удаляя магнита из-под подложки. По мере пропитки заготовки добавляют порошок сплава Вуда. После охлаждения изделия

15 магнит удаляют и снимают барельеф с подложки. Пропитку можно также осуществлять нитроэмалями, прозрачными лаками или клеем.

Способ позволяет исключить необходимость в формах, прост по осуществлени!.

Способ изготовления изделий из ферромагнитного порошка, включающий засьш25 ку порции порошка, формование и пропитку с наложением магнитного поля, отлачаюи ийся тсм, ч.о, с целью упрощения, засыпку порции порошка осуществляют на плоскую подложку, размещенную на магните и выполненную из немагнитного материала.
