Устройство для удаления внутреннего грата при контактной стыковой сварке трубопроводов

Устройство для удаления внутреннего грата при контактной стыковой сварке трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке ;и может быть использовано при разработке оборудования удаления внутреннего грата в кольцевых стыках трубопроводов, Цель изобретения - расширегше технологических возможностей и повышение качества удаления грата, Центробеж1-&1й бойковый механизм выполнен в виде шарнирно соединенных посредством оси 1 1 рьтагов 8 и 12, На оси U с возможностью вращения лгстановлены опорные ролики 13. На рычаге 12 расположен быстросменный вкладыш 14 с режущимт элекак - тами, Вкладьш 14 выполнен с копиртгя-I щекам - orpaHH4HBaroniHhjK кинимах Ъ ное усапение сварного шва В резуль-- тате достигается равномерное шге по периметру с.тыка в трубах разного диаметра без переналадки устройства, 3 ил., е W

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧКСНИХ

И:.СЛЮЛИН (51) 4 В 23 К 11/00

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ

ПО ИЗОБРБТЕНИЯ14 И ОТКРЫТИЯМ (2l) 4261880/23-27 (22) 15.06.87 (46) 30.12.88, Бюл, Р 48 (1) Специальное конструкторское бюро Научно-производственного объединения Сварканефтегазстрой (72) А.Ф.Иткин, А.И.1 ригоренко.„

А.Т Пархомчук и В.Ф.Корольский (53) 621.791„.762 (088.8) (56) Авторское свидетельство СССР

И 299115., кл. Б 23 К ll/04, 1968. (54) УСТРОЙСТВО !. „1Я УДАЛЕНИЯ ВНУТРЕННЕГО ГРАТА ПРИ КОНТАКТНОЙ СТЬП(&" ,ВОЙ CBAPKR ТРУБОПРОВОДОВ (57) Изобретение относится к сварке и ггожет быть использовано при разработке оборудования для удаления

„„ЯО„„14476ОО А1 внутреннего грата в кольцевых стыках трубопроводов. Uегь изобретения— расшггрение технологических возможностей и повышение качества удаления грата. Центробежный бойковый мехагвгзи выполнен в виде шарнирно соединенных посредством оси 11 рычагов

8 и 12. На оси Ц с возможностью вращения установлены опорные ролики

13. На рычаге 1" расположен быстро" сменный вкладыш 14 с режущими элемаг;.т,".ми. Вкяадьшг 14 выполнен с копиргггми щекамч, ограничивающими минимат.ь" ное усиление сварного шва. В резуль- . тате достигается равномерное усипенге по периметру стыка в трубах разного диаметра без переналадки устройства, 3 нл.

1447600

Изобретение относится к сварке и может быть использовано при разработке оборудования для удаления внут реннего грата в кольцевых стыках труб опрон одов .

Цель изобретения - расширение технологических возможностей и повышение качества удаления грата.

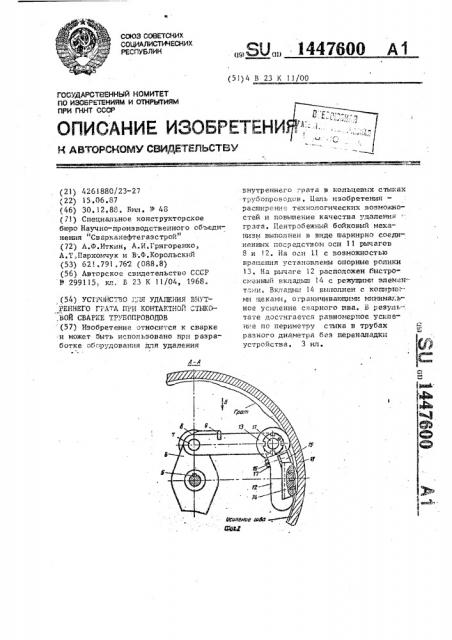

На фиг.1 изображено устройства для удаления внутреннего грата при контактной сварке труб, общий вид; на фиг,2 — сечение А-А иа фиг,1; на фиг.3 " "вид Б на фиг.2. устройство. состоит из брызгоулав- 15 ливающего предохранителя 1, предназначенного для предотвращения попадания частиц металла и сварочной аэрозоли н процессе оплавления на стенки трубы и..узлы устройства, не- 20 сущей штанги 2, соединяющей привод

3 продольного перемещения устройства с приводом вращения 4 гратоудаляющей ,головки, включающей закрепленное при помощи шпонки 5 водило 6, и центро- 25 бежные бойковые механизмы. На осях .7 установлены рычаги 8 центробежных бойковых механизмов. На этих же осях:установлены возвратные пружины

9 центробежных бойковых механизмов, 30 укрытые в экранирующие стаканы 10, ;:редог,раияющие пружины 9 от самопроизвольного отпуска при высоких температурах в зоне сваринаемого стыка и попадания под пружину 9 часz: ö удаляемого грата. Рычаг 8 соединен посредством оси 11 с рычагом

12 с образованием шарнирного соединения, Па оси 11 шарнирного соединения рычагов 8 и 12 между собой уста:новлены с возможностью вращения опорные ролики 13.-.

На рычаге 12 в специальном фи.— гурном гнезде расположен быстросъемный вкладыш 14 с режущими элементами,45 Екладьиш 14 фиксируется клином 15 и болтами 16, которые предохраняют ,от самоотвинчивания при помощи стопорон 17 °

Устройство работает следующим об- 0 .разом, . . Трубы 18 подаются на-устройство, стыкуются и свариваются, При этом приводом перемещения 3 рабочей чисти устройства брыэгоулавливающий предО охрлнитель 1 устанавливается .на стык сварньаемых труб 18. После окончания процесса сварки приводом перемещения

3 гратоудапяющая головка перемещает4 ся в зону стыка сваренных труб 18 и включается привод вращения 4, передающий вращение водилу 6 гратоудаляющей головки. Под действием центробежных сил опорные ролики 13 установленные на осях 11, осуществляют обкатывающее движение-по трубам

18, при этом рычаг 12 с закрепленными в нем быстросъемными вкладышами

14 с режущими элементами осуществляет обработку грата до величины необходимого усиления сварного шва, определяемой высотой копирных щек быстросменных вкладышей 14. При этом обкатыванием опорных роликов 13, установленных на осях 11, относительно понорота рычагов 8 и 12-центробежных бойков их механизмов обеспечивается постоянство положения рычага 12 н процессе обработки грата на трубах разного диаметра, что обеспечивает постоянный угол врезания н грат режущими элементамн быстросменных вкладышей 14.

После удаления грата привод вращения 4 выключается и рычаги 8 под. действием . возвратных пружин 9 возвращаются в исходное положение, устройство освобождается от сваренной секции и процесс повторяется.

Описанная конструкция устройства нпя удаления внутреннего грата Нри контактной снарке трубопроводов позволяет удалять грат на трубах раз" ных диаметров без предварительной переначадки при обеспечении постоянства угла резания и минимального расстояния между режущими элементами и поверхностью трубы. Б результате расширяются технологические возь1ожпости устройства и повышается качество удаления грата.

Формула из обр етения

Устройство для удаления внутреннего грата при контактной стыконой сварке трубопронадон, содержащее несущую штангу, гратоудаляющую головку, включающую закрепленное на осн привода вращения водило с центробежными бойковыми механизмами, на каждом из которых смонтированы режущие элементы, о т л и ч а ю щ е е— с я тем, что.; с целью расширения технологических возможностей и повышения качества удаления грата, каждый центробежный бойконый меха3 1447600

4 ниэм выполнен в виде двух шарнирно собой, при этом режущие элементы . соединенных между собой рычагов и смонтированы на одном из рычагов, двух опорных роликов, установлен- а конец другого рычага установлен ных с воэможностью вращения на оси на водиле с возможностью относитель5 шарнирного соединения рычагов между . ного поворота.
