Устройство для перегрузки паковок на текстильных машинах

Устройство для перегрузки паковок на текстильных машинах

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства химических волокон и решает задачу расширения технологических возможностей устройства, сокрашения цикла межоперационной передачи паковок и повышения надежности работы. Устройство состоит из лотка 2, установленного с возможностью перемещения вдоль оси бобинодержателя по направляющим от привода, расположенного внутри корпуса механизма намотки. Лоток 2 представляет собой корпус, в котором размещены пружины 7, несущие основание 8, на котором закреплены две продольные стойки 9, направленные одна навстречу другой. На каждой из стоек смонтирована пара шкивов 10, несущих - транспортерную ленту 11. На оси одного из каждой пары шкивов 10 закреплено зубчатое колесо 12, которое взаимодействует с двусторонней рейкой 13, связанной со штоком дополнительного привода, а именно пневмоцилиндра. На конце рейки 13 закреплен упор для сталкивания паковок 1. Под основанием 8 установлен датчик ве- sg са 17. 3 ил.лл

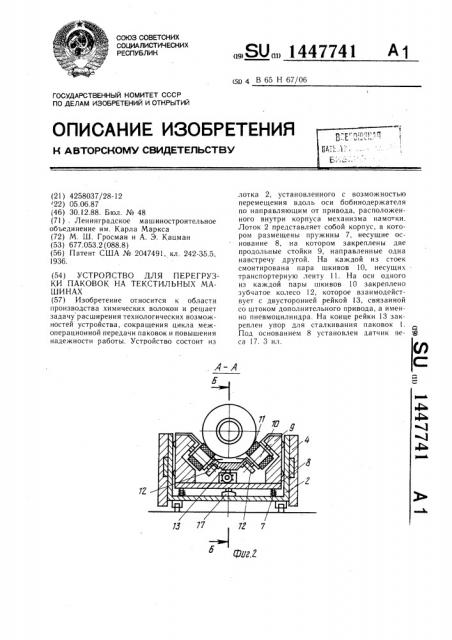

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 B 65 Н 67/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

73 77 78 7

Щг.г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4258037/28-12 22) 05.06.87 (46) 30.12.88. Бюл. № 48 (7I ) . Ленинградское машиностроительное объединение им. Карла Маркса (72) М. Ш. Гросман и А. Э. Кацман (53) 677.053.2 (088.8) (56) Патент США № 2047491, кл. 242-35.5, 1936. (54) УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ПАКОВОК НА ТЕКСТИЛЬНЪ|Х МАШИНАХ (57) Изобретение относится к области производства химических волокон и решает задачу расширения технологических возможностей устройства, сокращения цикла межоперационной передачи паковок и повышения надежности работы. Устройство состоит из

„„SU„, 1447741 А 1 лотка 2, установленного с возможностью перемещения вдоль оси бобинодержателя по направляющим от привода, расположенного внутри корпуса механизма намотки. ,Лоток 2 представляет собой корпус, в котором размещены пружины 7, несущие основание 8, на котором закреплены две продольные стойки 9, направленные одна навстречу другой. На каждой из стоек смонтирована пара шкивов 10, несущих транспортерную ленту 11. На оси одного из каждой пары шкивов 10 закреплено зубчатое колесо 12, которое взаимодействует с двусторонней рейкой 13, связанной со штоком дополнительного привода, а именно пневмоцилиндра. На конце рейки 13 закреплен упор для сталкивания паковок 1.

Под основанием 8 установлен датчик веса 17. 3 ил.

1447741

10!

20

Формула изобретения

1

Изобретение относится к производству химических волокон, точнее к устройствам для перегрузки паковок с бобинодержателей намоточных механизмов текстильных машин.

Цель изобретения — повышение производительности и надежности работы.

На фиг. 1 изображено устройство, общий вид, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2.

Устройство для перегрузки паковок состоит из лотка 2, установленного с возможностью перемещения вдоль оси бобинодержателя 3 по направляющим 4 корпуса 5 механизма 6 намотки от привода, например пневмоцилиндра, установленного в корпусе 5 (не показан) .

Лоток 2 представляет собой корпус, в котором размещены пружины 7, несущие основание 8. На основании 8 закреплены две продольные стойки 9 с образованием корпуса транспортера, выполненного двухсекционным. На каждой из стоек 9 по их краям смонтирована пара шкивов 10, несущих транспортерную ленту 11. Рабочие ветви лент размещены наклонно и симметрично относительно вертикальной оси. На оси одного из каждой пары шкивов 10 закреплено зубчатое колесо 12. Каждое из зубчатых колес 12 взаимодействует с двусторонней рейкой 13, связанной со штоком

14 дополнительного привода, выполненного в виде пневмоцилиндра 15, размещенного на основании 8. На конце рейки 13 закреплен упор 16 для сталкивания паковок 1. Под основанием 8 установлен датчик 17 веса, а на пульте 18 расположены сигнальные лампочки, связанные с датчиком 17 веса.

В качестве датчика веса может быть использован любой известный датчик, например электронные весы, электрические контакты расположенные по вертикали и т. п. с выходным сигналом на световое табло или систему управления механизированного средства межоперационной передачи паковок.

Устройство работает следующим образом.

После наработки паковок 1 на механизме 6 намотки производят перезаправку нитей при смене позиций бобинодержателя 3.

При этом бобинодержатель 3 с наработанными паковками 1 устанавливается в нижнее положение ближе к лотку 2. Затем включают привод, установленный внутри корпуса 5 механизма намотки, при этом происходит перемещение лотка 2, а вместе с ним перемещается упор 16, который

1 контактируя с паковками 1, сталкивает»х с бобинодержателя на транспортерные ленты 11 лотка 2, Паковки 1 своим весом перемещают основание 8, преодолевая усилие пружин 7, при этом основание 8, .взаимодействуя с датчиком веса, подает сигнал на световое таоло, например, пульта 18 о весовой категории паковок и на средства межоперационной передачи паковок, например, на межцеховой транспорт. При подходе межцехового транспорта и позиционировании его у механизма намотки подают воздух в пневмоцилиндр 15 дополнительного привода. При этом шток !4, перемещаясь, увлекает рейку 13 и упор 16.

Рейка 13 поворачивает зубчатые колеса 12, а вместе с ними и шкивы 10, несущие ленты 11.

Совместно с синхронным перемещением лент 11 происходит и перемещение паковок 1, которые сходят с лотка 2 на межцеховой транспорт. После схода паковок 1 с лотка 2 под действием пружин 7 основание 8 возвращается в исходное положение и снимается сигнал от датчика веса 17. Шток 14 пневмоцилиндра 15 и лоток 2 возвращаются также в исходное положение и лоток 2 располагается под боби н одер ж а тел е м 3.

Предлагаемое устройство универсально, оно имеет более широкие технологические возможности, позволяет не только «столкнуть» паковку с приемно-намоточного механизма, но и взвесить ее и перегрузить на транспортное средство. Наличие в устройстве для перегрузки паковок взвешивающих элементов и элементов, осуществляющих перегрузку на транспортные средства, позволяет отказаться от дополнительных агрегатов, участвующих в техпроцессе и сократить цикл межоперационной передачи паковок, повышается удобство в обслуживании, появляется возможность автоматизации процесса. Предлагаемое устройство благодаря наличию подвижных опор в виде транспортерной ленты позволяет осуществить без травмирования волокна сталкивание паковок различной массы, что также способствует расширению технологических возможностей устройства.

Устройство для перегрузки паковок на текстильных машинах, содержащее приводной лоток, установленный под бобинодержателем машины с возможностью перемещения вдоль его оси, и упор для сталкивания паковок, с приводом от зубчато-реечной передачи, кинематически связанной с ленточным транспортером, корпус которого соединен с лотком, отличающееся тем, что, с целью повышения производительности и надежности работы, кор пус ленточного транспортера размещен внутри лотка и подпружинен к его основанию, а лоток снабжен датчиком веса паковок, контактирующим с основанием корпуса транспортера, при этом последний вы144774 полнен двухсекционным с наклонными рабочими ветвями лент, симметрично размещенными относительно вертикальной оси, 1

4 а рейка привода выполнена с двусторонней нарезкой для синхронного перемещения лент транспортера.
