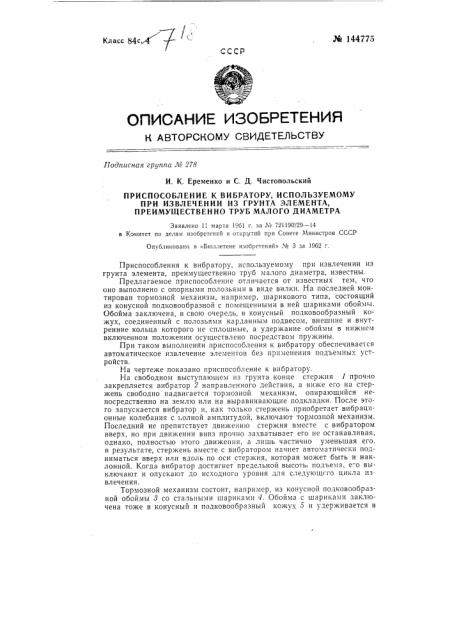

г /

Класс 84с,4 !

Рй 144775

СССР

OIlHCAHHE VGO6PETEHI4R

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л в 278

И. К. Еременко и С. Д. Чистопольский

ПРИСПОСОБЛЕНИЕ К ВИБРАТОРУ, ИСПОЛЬЗУЕМОМУ

ПРИ ИЗВЛЕЧЕНИИ ИЗ ГРУНТА ЭЛЕМЕНТА, ПРЕИМУШЕСТВЕННО ТРУБ МАЛОГО ДИАМЕТРА

Заявлено 11 марта 1961 г. за _#_o 721190/29 — 14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 3 за 1962 г.

Приспособления к вибратору, используемому при извлечении из грунта элемента, преимущественно труб малого диаметра, известны.

Предлагаемое приспособление отличается от известных тем, что оно выполнено с опорными полозьями в виде вилки. На последней монтирован тормозной механизм, например, шарикового типа, состоящий из конусной подковообразной с помещенными в ней шариками обойм»1.

Обойма заключена, в свою очередь, в конусный подковообразный кожух, соединенный с полозьями карданным подвесом, внешние и внутренние кольца которого не сплошные, а удержание обоймы в нижнем включенном положении осуществлено посредством пружины.

При таком выполненйи приспособления к вибратору обеспечивае1ся автоматическое извлечение элементов без применения подъемны. устройств.

На чертеже показано приспособление к вибратору.

На свободном выступающем из грунта конце стержня 1 прочно закрепляется вибратор 2 направленного действия, а ниже его на стержень свободно надвигается тормозной механизм, опирающийся непосредственно на землю или на выравнивающие подкладки. После этого запускается вибратор и, как только стержень приобретает вибрационные колебания с полной амплитудой, включают тормозной механизм.

Последний не препятствует движению стержня вместе с вибратором вверх, но при движении вниз прочно захватывает его не останавливая, однако, полностью этого движения, а лишь частично уменьшая его. в результате, стержень вместе с вибратором начнет автоматически подниматься вверх или вдоль по оси стержня, которая может быть и наклонной. Когда вибратор достигнет предельной высоть подъема, его выключают и опускают до исходного уровня для следующгго цикла извлечения, Тормозной механизм состоит, например, из конусной подковообразной обоймы 8 со стальными шариками 4. Обойма с шариками заключена тоже в конусный и подковообразный кожух 5 и удерживается в № 144775

Предмет изобретения

Приспособление К вибратору, используемому при извлеченни из грунта элемента, преимущественно труо малого диаметра„от л ич а ю II1,ее с я тем, что, с целью обеспечения полуавтоматического извлеЧения элементов без применения подъемных устройств, оно выполнено с Опорными полозьями в виде вилки, на которых монтирован тормозной механизм, например, шарикового типа, состоящий из конусной подковообразной с помещенными в ней шариками обоймы, заключенной, в свокз очередь, в конусный подковообразный кожух, соединенный с полозьями карданным подвесом, внешние и внутренние кольца которого несплошные, а удержание обоймы в нижнем включенном положении осуше твлено посредством пружин

Нат ра5пение иаабигания tlunxu

Составите.п> B. M. Куанецов

Редактор Б. В. Гурчев

Поди к печ. 1.111-62 r

Текред А. А. К

, .д . . Кудрявицкая Корректор П. А. Евдокимов

Зак. 2306

Объем 0,18 изд. л

Б

Тираж 600

Ц ТИ Комитета по делам иаоб етении

Цена 4 коп. р гий и открытий при Совете Министров СССР

Москва, Центр, М. -Iсркасский пер., д. 2/6, Типография ЦБТИ, Москва, Петровка, 14. нижнем (включенном) положении пружинами б. Кожух 5 карданным подвесом 7 соединен с опорной вилкой (полозьями) 8. Внешнее и внутреннее кольца карданного подвеса цесплошные, что позволяет свободно надвигать захват тормозного устройства на стержень сбоку. Карданный подвес может быть исключен только в тех случаях, когда гарантируется всегда перпендикулярность стержня к опорной поверхности

Выключение захватного устройства при установке тормозного механиз.— ма в рабочее положение и при начальном отрыве стержня от грунта вибрированием, производится с помощью рычага 9, а регулирование натяжения пружин — винтом /О.
