Прибор для выправления буферных пружин

Прибор для выправления буферных пружин

Иллюстрации

Показать все

Реферат



¹ 1И78

Е.1асс.49i, 13

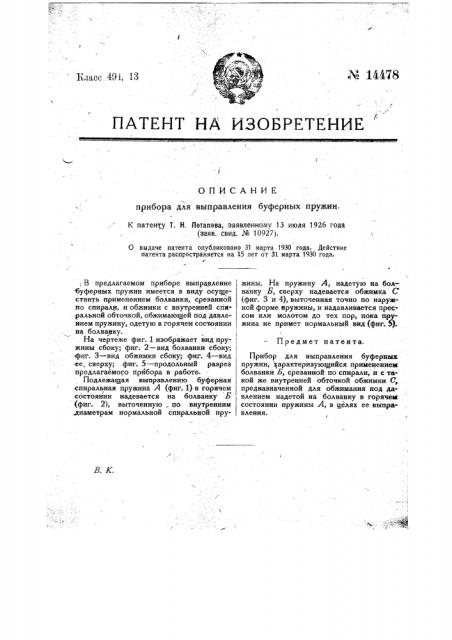

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для выправления буферных пружин, К патенту T. Н, Потапова, заявленному 13 июля 192б года (заяв. свид. М 10927).

О выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

: В предлагаемом приборе выправление буферных пружин имеется в виду осуществить применением болванки, срезанной по спирали, и обжимки с внутренней спиральной обточкой, обжимающей под давлением пружину, одетую в горячем состоянии на болванку.

На чертеже фиг. 1 изображает вид пружины сбоку; фиг. 2 †в болванки сбоку; фиг. 3 †в обжимки сбоку; фиг. 4 †в ее„ сверху; фиг. 5 †продольн разрез предлагаемого прйбора в работе.

Подлежащая выправлению буферная

-спиральная пружина А (фиг. Ц- в горячем состоянии надевается на болванку Б (фиг. 2), выточенную . по внутренним .диаметрам нормальной спиральной пружины. На пружину А, надетую на болванку Б, сверху надевается обжимка С (фиг. 3 и 4), выточенная точно по наружной форме нружины, и надавливается прессом или молотом до тех пор, пока пру, жина не примет нормальный вид(фиг. 5). !

Предмет патента. !

Прибор для выправления буферных пружин, характеризующийся применением болванки Б, срезанной по спирали, и с такой же внутренней обточкой обжимки С, предназначенной для обжимания под давлением надетой на болванку в горячева состоянии пружины А, в целях ее выправления.

К, патенту Т. H. Потапова ¹ 1И78

Фиг2 Фиц !! (:!, Фиг,5
