Реферат



Изобретение относится к области бумажной промышленности, а именно к области, контроля процесса обработки листов191Х материалов давлением в устройствах валкового типа и предназначено для контроля удельных нагрузок в захватах валов суперкаландра при каландировании конденсаторной бумаги. Цель изобретения - упрощение и сокращение длительности процесса контроля. Дня поставленной цели введен датчик радиальной деформации упругого покрытия валов, генерерирующий непрерывный электрический сигнал, пропорциональный величине деформации. Устройство содержит датчик площади контакта валов, расположенный на гибкой пластине. На вход блока деления поступают два сигнала, несущие информации о величине давления и площади зоны контакта. С выхода блока деления сигнал пропорционально величине удельного давления в зоне контакта валов поступает на регистрирующий прибор. 1 ил. (Л

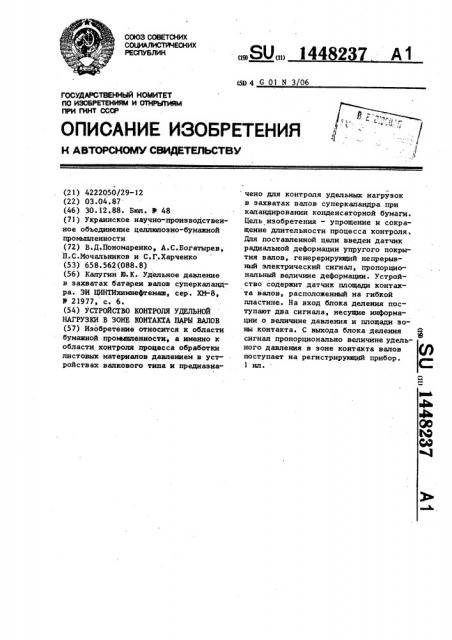

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК сю4 G01 N 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (2 1) 4222050/29-12 (22) 03.04.87 (46) 30.12 ° 88. Бка. В 48 (71) Украинское научно-производственное объединение целлюлозно-бумажной промышленности (72) В,Д.Пономаренко, А.С.Богатырев, П,С.Мочальников и С.Г.Харченко (53) 658.562(088.8) (56) Калугин 10.К.- Удельное давление в захватах батареи вапов суперкаландра. ЗИ ЦИНТИхимнефтемап, сер. ХМ-8, 11 21977, с. б. (54) УСТРОЙСТВО КОНТРОЛЯ УДЕЛЬНОЙ

НАГРУЗКИ В ЗОНЕ КОНТАКТА ПАРЫ ВАЛОВ (57) Изобретение относится к области бумажной промышленности, а именно к области контроля процесса обработки листовых материалов давлением в устройствах вапкового типа и предназна„„SU„„144 237 А1 чено для контроля удельных нагрузок в захватах валов суперкапандра при каландировании конденсаторной бумаги.

Цель изобретения — упрощение и сокращение длительности процесса контроля.

Для поставленной цели введен датчик радиальной деформации упругого покрытия валов, генерерирующий непрерывный электрический сигнал, пропорциональный величине деформации. Устройство содержит датчик площади контакта валов, расположенный на гибкой пластине. На вход блока деления поступают два сигнала, несущие информации о величине давления.и площади зоны контакта. С выхода блока деления сигнал пропорционально величине удельного давления в зоне контакта валов поступает на регистрирукицнй прибор. С

1 ил.

1448237

Изобретение относится к бумажной промышленности, а именно к области контроля процесса обработки листовым материалов, например бумаги, путем прессования или каландрирования в устройствах валкового типа, в частности к контролю удельного давления в зоне контакта валов °

На чертеже представлено устройст- 10 во контроля удельных нагрузок в зоне контакта пары валов, Устройство включает шток 1, жестко закрепленный на опоре 2 одного из валов, гибкую пластину 3, жестко эак- 15 репленную на опоре 4 другого вала с воэможностью прогиба под воздействием контактирующего с ней штока 1, укрепленный на пластине 3 тензодатчик

5, подключенный на вход блока б пре- 20 образования сигнала от тензодатчика, гидравлический или пневматический датчик 7 давления с блоком 8 преобразования гидравлического или пневматического сигнала в электрический, де- 25 лительный блок 9, входы которого соединены с выходами блоков 8 и 6, а выход — с регистрирующим прибором 10.

Устройство работает следующим об разом. 30

Под воздействием усилия сжатия в

sîHå контакта валов их упругое покрытие деформируется на некоторую величину Ь, При этом образуется площадка контакта с шириной В. Возникшая радиальная деформация упругого покрытия валов приводит к сближению опор 2 и

4 на величину h. Шток 1, закрепленный на опоре. 2, смещается относитель- 40 но опоры 4 и изгибает закрепленную на последней пластину 3.

В результате прогиба пластины 3 закрепленный на последней тензодатчик 5 генерирует электрический сигнал, пропорциональный величине деформации валов h. Сигнал от тензодатчика 5 поступает на вход блока 6, где сигнал, пропорциональный величине де50 формации валов в зоне контакта, преобразуется в сигнал, пропорциональ" ный площади зоны контакта, на основании функциональной зависимости

11 - К и

55 где U — сигнал, пропорциональный площади зоны контакта валов, сигнал, пропорциональный величине деформации валов в зоне контакта;

К вЂ” коэффициент преобразования;

1 — длина эоны контакта валов;

К„ и R — радиусы соответственно первого и второго валов.

С выхода блока 6 электрический сигнал U поступает на первый вход делительного блока 9. Усилие сжатия валов измеряется с помощью гидравлического или пневматического датчика

7 давления, связанного с блоком 8 преобразования гидравлического или пневматического сигнала в электрический. С выхода блока 8 электрический сигнал, пропорциональный величине давления, поступает на второй вход делительного блока 9, в котором осуществляется операция деления сигнала

U пропорционального величине давлеР ния, на сигнал Б, пропорциональный площади зоны контакта валов: U

Up

С выхода делительного блока

9 сигнал U, пропорциональный величине удельного давления в зоне контакта валов, поступает на регистрирующий прибор 10, шкала которого проградуирована в единицах удельного давления.

Использование предлагаемого устройства позволяет автоматизировать контроль удельных нагрузок в зоне контакта валов суперкаландров и прессов при обработке бумаги, оперативно изменять режим работы суперкаландров при переходе на другой вид обрабатываемой продукции, сократить время простоев при обкатке валов, увеличить производительность суперкаландров.

Кроме того, устройство позволяет ис" пользовать непрерывный электрический сигнал, соответствующий удельному давлению в зоне контакта валов, в качестве управляющего для устройств автоматического нагружения валов.

Формула изобретения

Устройство контроля удельной нагрузки s зоне контакта пары валов, например валов каландра для обработки бумаги, содержащее датчик давления, средство измерения площади soСоставитель П.Мартынов

Техред д.олийнык Корректор О.Кравцова

Редактор И.Касарда

Заказ 6840/48 Тираж 847 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

313035, Иосква; Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 144 ны контакта, регистрирующее устройство, о т л и ч а ю щ е е с я тем, что, с целью упрощения и сокращения длительности процесса контроля в нем, средство измерения площади эоны контакта состоит иэ штока для жесткости крепления на опоре одного иэ валов, гибкой пластины для жесткого крепления на опоре другого вала, установ8237 ленной с возможностью контакта со штоком, а также устройство дополнительно содержит датчик площади контакта валов, расположенный на гибкой пластине, и блок деления, входы которого подключены к выходам датчика давления и датчика площади контакта, а выход — к входу регистрирующего устройства,
