Способ проведения гетерогеннб1х химических
Патент 144827
Классы МПК
Способ проведения гетерогеннб1х химических
Иллюстрации
Реферат

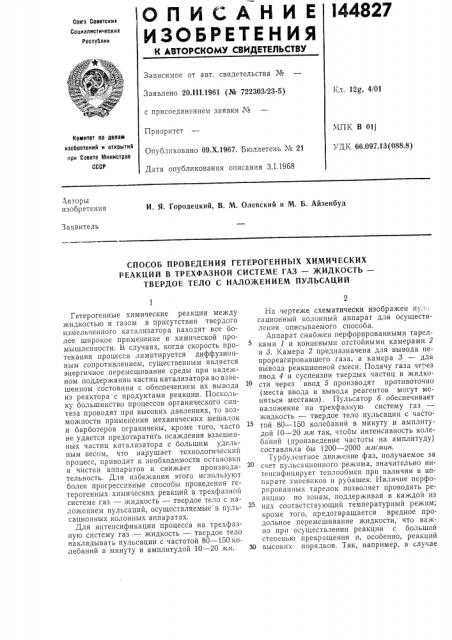

ОПИСАНИЕ
ИЗОЬГЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сок з Советскил
Социалистическил
Республик
Зависимое от авт. свидетельства №
Заявлено 20.I I I.1961 (№ 722303/23-5) с присоединением заявки №
Кл. 12g, 4/01
МПК В 011
УДК 66.097.13(088.8) Приоритет
Комитет по делан изобретеиий и открытий при Совете бтииистров
СССР
Опубликовано 09.Х.1967. Бюллетень № 21
Дата опубликования описания 3.1.1968
Авторы изобретения
И. Я. Городецкий, В. М. Олевский и М. Б. Айзенбуд
Заявитель
СПОСОБ ПРОВЕДЕНИЯ ГЕТЕРОГЕННЫХ ХИМИЧЕСКИХ
РЕАКЦИЙ В ТРЕХФАЗНОЙ СИСТЕМЕ ГАЗ вЂ” ЖИДКОСТЬ—
ТВЕРДОЕ ТЕЛО С НАЛОЖЕНИЕМ ПУЛЬСАЦИЙ
Гетерогенные химические реакции между жидкостью и газом в присутствии твердого измельченного катализатора находят все более широкое применение в химической промышленности. В случаях, когда скорость протекания процесса лимитируется диффузионным сопротивлением, существенным является энергичное перемешивание среды при надежном поддержании частиц катализатора во взвешенном состоянии с обеспечением их вывода из реактора с продуктами реакции. Поскольку большинство процессов органического синтеза проводят при высоких давлениях, то возможности применения механических мешалок и барботеров ограничены, кроме того, часто не удается предотвратить осаждения взвешенных частиц катализатора с большим удельным весом, что нарушает технологический процесс, приводит к необходимости остановки и чистки аппаратов и снижает производительность. Для избежания этого используют более прогрессивные способы проведения гетерогенных химических реакций в трехфазной системе газ — жидкость — твердое тело с наложением пульсаций, осуществляемые в пульсационных колонных аппаратах.
Для интенсификации процесса на трехфазную систему газ — жидкость — твердое тело накладывать пульсации с частотой 80 — 150 колебаний в минуту и амплитудой 10 — 20 ял.
На чертеже схематически изображен пул . сационный колонный аппарат для осуществления описываемого способа.
Аппарат снабжен перфорированными тарелками 1 и концевыми отстойными камерами 2 и 8. Камера 2 предназначена для вывода непрореагировавшего газа, а камера 8 — для вывода реакционной смеси. Подачу. газа через ввод 4 и суспензии твердых частиц в жидкости через ввод 5 производят противоточно (места ввода и вывода реагентов могут меняться местами). Пульсатор б обеспечивает наложение на трехфазную систему газ жидкость — твердое тело пульсации с частотой 80 — 150 колебаний в минуту и амплитудой 10 — 20 лтл так, чтобы интенсивность колебаний (произведение частоты на амплитуду) составляла бы 1200 — 2000 лт/ттин.
Турбулентное движение фаз, получаемое за счет пульсационного режима, значительно интенсифицирует теплообмен при наличии в аппарате змеевиков и рубашек. Наличие перфорированных тарелок позволяет проводить реакцию по зонам, поддерживая в каждой из них соответствующий температурный режим; кроме того, предотвращается вредное продольное перемешивание жидкости, что важно при осуществлении реакции с большой степенью превращения и, особенно, реакций
30 высоких порядков. Так, например, в случае
144827
Предмет изобретения
Редактор Л. М, Струве Техред Л. Я. Бриккер Корректоры: Е. Ф. Йолионова и И. Л. Кириллова
Заказ 3883(1 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Мо< ква, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 реакции восстановления нитроциклогексана рабочий объем реактора уменьшается в четыре раза вследствие возрастания скорости процесса.
Способ может быть применен, в частности, в процессах высокотемпературного окисления циклогексана, при восстановлении нитроциклогексана в производстве капролактама и в других процессах.
Способ проведения гетерогенных химических реакций в трехфазной системе газ— жидкость — твердое тело с наложением пульсаций, отличающийся тем, что, с целью интенсификации процесса, на трехфазную систему газ — жидкость — твердое тело накладывают пульсации с частотой 80 — 150 колебаний в
1о минуту и амплитудой 0 — 20 мм.
