Устройство для ввода-вывода информации

Устройство для ввода-вывода информации

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах контроля электрических кабелей, панелей , кроссов и других аналогичных устройств в качестве узла ввода и вьшода информации на контролируемый объект. Целью изобретения является упрощение устройства за счет обеспечения возможности объединения одноименных информационных входов и выходов устройства. Устройство содержит сдвиговый регистр.1, п диодов 2, п зажимов 3. Указанная цель достигается за счет введения п диодов 2, 1 ил. /л) 3.2 3.7 о о с S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕС 1У БЛИН (51)4 0 06 F 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТО СИсиЮ СвидкткльСта

Dn 3.(п-7/2fn m) Л2 Z7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4226008/24-24 (22) 08.04.87 (46) 30.12.88. Бюл, М 48 (71) Всесоюзный научно-исследовательский институт электромеханики (72) Ш.Ш.Хабибулин, И.А.Жигунов, А.Е,Хуторецкий и Б.Г.Самборский (53) 621.317(088.8) (56) Авторское свидетельство СССР

9 1265657, кл. 0 О1 В 31/02, 1984.

Данцов A.Ä. и др. Цифровые устройства на комплементарных МДП ийтегральных микросхемах. М., 1983, с. 50; (54) УСТРОЙСТВО ДЛЯ ВВОДА-ВЫВОДА ИНФОРМАЦИИ

„„SUÄÄ 1448343 А1 (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах контроля электрических кабелей, панелей, кроссов и других аналогичных устройств в качестве узла ввода и вывода информации на контролируемый объект, Целью изобретения является упрощение устройства за счет обеспечения возможности объединения одноименных информационных входов и выходов устройства. Устройство содержит сдвиговый регистр 1, и диодов 2, и зажимов 3. Указанная цель достигается за счет введения и диодов 2. 1 ил.

1448343

Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах контроля электрических соединений кабелей, панелей, кроссов и других ана5 логичных устройств в качестве узла ввода и вывода информации. на контро:лируемый объект.

Целью изобретения явлнетсн упрощение устройства за счет обеспечения возможности объединения одноименных информационных входов н выходов устройств.

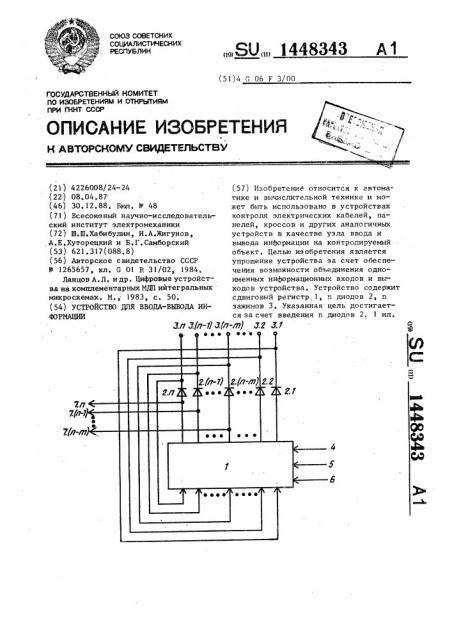

На чертеже представлена структурная схема устройства.

Устройство для ввода-вывода информации содержит сдвиговый регистр и диодов 2, и зажимов 3. Сдвигоный регистр 1 имеет вход 4 последователь-20 ного кода, вход 5 параллельной записи или последовательного сдвига, вход

6 синхронизации, ш кодовых выходов .7. Последовательный сдвиг с записью в первый разряд сдвигающего регистра

1 информации, которая установлена на входе 4, выполняется по сигналу синхронизации, поступающему на вход б, при этом на вход 5 подается сигнал

"О".

ЗО

Вывод сигнала "1" на любой из и зажимов реализуется путем выполнения и раз последовательного сдвига "0 " информации (для обнуления регистра 1), последовательного ввода "1" в первый разрнд. регистра 1 B последующего (и-1)-разрядного сдвига "1".

Параллельный ввод информации с и зажимов осуществляется также по сигналу синхронизации (вход 6), но при 1о этом на вход 5 подается сигнал "1".

Передача потребителю информации иэ регистра осуществляетсн путем считывания данных с кодовых выходов m разрядов регистра, начиная с последнего и разряда, последующего сдвига информации íà m разрядов и очередного считывания. Число одновременно считываемых разрядов может быть 1 m 4 п и зависит от разрядности вхо5О да потребителя информации.

В качестве сдвигающего регистра могут быть использованы интегральные микросхемы с комплементарной МДПструктурой типа 564ИРб, каждан иэ которых представляет собой восьмиразрядный сдвигающий регистр. Из этих микросхем формируется сдвигающий регистр на и разрядов. В качестве диодов могут быть использованы диоды

2Д522Б.

Наиболее полно возможности устройства для ввода-вывода информации раскрываются при использовании его в составе устройства для контроля электрических соединений объекта, содержащего и зажимов, которые имеют соединения, выполненные по заданной таблице. Задача заключается в том, чтобы от объекта контроля ввести в устройство информацию о реальном состоянии электрических соединений и ne"" редать ее в специальное устройство длн анализа, в качестве которого может быть использована электронная выптслительная машина (ЭВМ).

Поставленная задача выполняется с помощью предложенного устройства для ввода-вывода информации. На один из и зажимов устройства подается уровень напряжения "1", а все остальные зажимы — "0" ° Уровень напряжения "1" поступает на соответствующий зажим объекта и на зажимы, которые имеют с ним электрическое соединение, Все и зажимов устройства соответственно соединены с и зажимами объекта, поэтому на зажимах устройства отображается информация о состоянии электрических соединений зажима. Эта информация запоминается в сдвигающем регистре 1 путем осуществления операции параллельной записи и параллельно-последовательным кодом передается в

ЭВМ для анализа. Подавая уровень напряжения "1" поочередно на каждый зажим устройства и принимая информап по в ЭВМ, можно получить данные о реальном состоянии всех электрических соединений объекта.

Формула изобретения

Устройство для ввода-вывода информации, содержащее сдвиговый регистр, группа информационных выходов старших разрядов которого является кодовымй выходами устройства, вход последовательного кода, вход параллельной записи и вход синхронизации сдви-. гового регистра являются управляющими входами устройства, о т л и ч аю щ е е с я тем, что, с целью упрощения устройства, в него введены развязывающие элементы в виде диодов по количеству разрядов сдвигового регистра, причем анод каждого диода

1448343 соединен с соответствующим информа- ми информационными входами сдвиговоционньи выходом сдвигового регистра, го регистра и являются информациона катодМ соединены с соответствующи- . ными входами и выходами устройства.
