Чесальное устройство

Чесальное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности и позволяет улучшить эксплуатационные свойства чесального устройства при одновременном повышении качества волокнистого продукта . Узел чесания содержит попарно установленные нижние приводные и верхние направляющие ролики, на которых натянуты полотна с иглами чесания . На каждом приводном ролике дополнительно установлена каретка, шарнирно соединенная с валом приводиого ролика. Каретка кинематически связан на со средством перемещения полотна и вьшолнена в виде рамки, внутри которой установлены направляющие ролики и полотно с иглами. 2 з.п. ф-лы, 8 ил. § СО

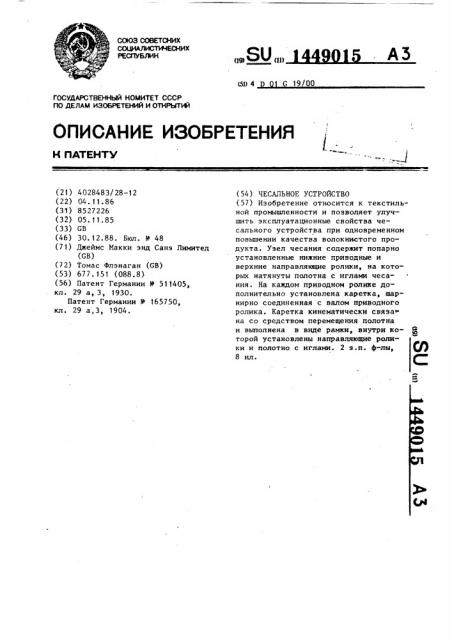

СОЮЗ СОЕЕТСНИХ

РЕСПУБЛИК,.SU „„ (59 4 D G 19/00

А3

0llHCAHHE ИЗОБРЕТЕНИЯ

К ГЗАТЕНТУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4028483/28-12 (22) 04. 11. 86 (31) 8527226 (32) 05.11.85 (33) Ga (46) 30. 12.88. Бюл. Р 48 (71) Джеймс Макки энд Санз Лимитед (СВ) (72) Томас Флэнаган (СВ) (53) 677. 151 (088.8) (56) Патент Германии У 511405, кл. 29 а, 3, 1930.

Патент Германии У 165750, кл. 29 а,3, 1904. (54) ЧЕСАЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к текстильной промышленности и позволяет улучшить эксплуатационные свойства чесального устройства при одновременном повышении качества волокнистого продукта. Узел чесания содержит попарно установленные нижние приводные и верхние направляющие ролики, на которых натянуты полотна с иглами чесания. На каждом приводном ролике дополнительно установлена каретка, шарнирно соединенная с валом приводного ролика. Каретка кинематически связа-. на со средством перемещения полотна и выполнена в виде рамки, внутри ко- Я торой установлены направляющие ролики и полотно с иглами. 2 з.п. ф-лы, 8 ил.

1449015

Изобретение относится к текстильной промышленности.

Цель изобретения — улучшение эксплуатационных свойств при одновремен5 ном повышении качества волокнистого продукта.

На фиг. 1 представлено устройство, вид сбоку, на фиг. 2 — устройство, поперечный разрез; на фиг. 3-6 — вид на узел чесания с торца, характеризующий каждую последовательную стадию в цикле работы устройства; на фиг.7— средство зажима и перемещения пучка волокон; на фиг. 8 — разрез А-А !»à 15 фиг. 7.

Чесальное устройство содержит средство 1 для зажима и пеге>!сп>е>»ия

>»учка вала>»о>» 2, имеющее >»нажества держателей 3, расположенных прадоль- 2р на ма!пине, пр>»<>ел» каждый удерж>и>ает пучок волокон 2. Держатели 3 размещены в желобе 4 при помощи множества пар распорок 5 для перемещения па желобу 4 посредством управле>>ия 25 паводкового меха>п»зма внутри желоба (не показан). В свою очередь желоб

4 уст: навлен на цепях или ре>!>!»:, 6. ,проходящих над зуб<»етым>» колес<1>!>! приводимыми >30 вращение для апу< ка- 3Q

1!>1» ii подъе>!а»!е>>об<1. 11m lfpo .-I»I><) fz»-I O fi f 0 > f Е < Н I ". j> < М! ) 2 Й > C 1 II I» O I Л < . 1 Ь» 1 Р т>»навесы 8 дл» упращ<=нин l»op,.=åI>> желоба 4. Каждый держ!»тель 3 выпалив>. в виде противоположна устава>злен>>ь>х за>»пп»нь»х пластин, скрепленных бал -а— ми 9. Непосредственна п<>д же>>або» > расположен узел чесани», 1»1»ею>пи>! по-. парно уста>!авлс!!!1>.1< fi>i>KI!IIO пр >в<» 1!>.!е

10, 11 и верхние направляющие 12-15 ролики, на которые натянуты:замкнутые полотна 16 с иглами 17. Каждый направля><пп>й ролик 12-15 и па:>атно

16 установлены в>>утри каретк>» 18, шарнирно coединенf>c!.f с 13алo>f сааTвет- 45 ствук>щего»>р>»ва!»1>0! »o««i»;! 10 нли 11

11 и к>»не>»»тически с>>яз>1>»1!а;! са средствам перемещения полотна 16 навстречу противоположному палат>!у. Эта средство перемещения !fo»>oT>fa содержит тягу 19 и кулачковьп» меха>!1»эм, имеющий ведамьп» кулачок 20, взаимодействующийй с роликавьп» талкатслем

21 на рычаге 22, закрепленном своим нижним концом в неподвижной точке

23, а верхним — с соответствующей

55 рамкой каретки через тягу 18. На тяге

18 установлен механизм 24 регулирования зазора между полотнами. Снятие очесов с пучком волокон, уд>ление с гребенных игл осуществляются посредствам щеток 25, а со щеток - при помощи игольчатых съемных валиков 26.

В свою очередь валики 26 очищаются ножами 27, а очесы 28 собирают в бункеры 29.

Устройство работает следующим образом.

Пучок волокон 2, подвешенный на держателе 3, поступает с помощью средства перемещения в зазор между двумя полотнами 16 так, чтобы па мере того, как они постепенно сближаются симметрично действуют на пучок волокон (фиг. 3, так нызваемая "открытая" позиция). Ва время первой стадии движения (фиг.4) иглы на нижнем конце рабочей зоны полотен движутся в последовательное зацепление с нижним концом пучка волокон. Чесание начинается у нижнего конца пучка и перемещается последовательно вверх, уменьшая таким образом напряжение на ва:>аква по мере перемещения полотен иэ позиции на фиг. 4 к позиции н.> ф>>г. 5, в которой рабочие зоны

>fo.:атон 16 проходят параллельно и д«T!! а< тся»lpH этом полное зацеплекн . ж„.!у >илами 17 и волокнами по

;?< !1,><>11>! е рабочей эоны.

>, >а>>.н 20 паварэч>»1>антс» с паст >., >ай ск<>растью, имеют пра>1>иль, в><.1; >-!аю>ц>»11;<у>-у, вхадящу>п в эацепле-!!»е <: ???????????????????? 21 !!??>!ере;»аст»>жеIt

>>и» полотнами 16 !>>>р;ь>1:>ел> н<>1 . >1»1>1

f I tI .KPI)fTO>» 11O.!1»Ц>!1» >iа j>HI, О тс>К >

tI > !> э . 0>! >10 .>!f!»>f» О > !< «»от; . If>ocTDH)

1>р>>б»из>»тел>,>>о равньп» 2 с. Пос >е этога простоя п»>лот>>а вновь рэ> ходятся.

Профиль кулачков па ) валяет полотнам расхадит>.с» или с ткрываться бы< трее, чем сход>п ьс» д;»> < с; : >>>>!>1. >.<1< >» быстрое 01 ><р»!иа>!>1<> f>c>!iOT<. н сочетаниц с движс!!ll< и 1II"I!»3>>!>з па 31» л»ет пучкам 130>fof»>!if быстра QcBOGo.êäàòü иглы, а на пр>>ли> ать к ним. Позиция на фиг. 6 >>в>!»ется идентичной позиции на фиг. 3, завершает цикл и оставляет пучок льна свободным для ro— ризантзльнага перемещения к сле ующей позиции чесания между следующей нарой полотен с более тонкими иглами.

Затем цикл чесания повторяется снова.

Формула изобретения

1. Чесальное устройство, содержащее средства для зажима и перемеще144901 ння пучка волокон и узел чесания, имеющий попарно установленные нижние .приводные и направляющие ролики, на которые натянуты замкнутые полотна с иглами, каждое из которых имеет средство перемещения навстречу противоположному полотну и механизм регулирования зазора между ними, о т л ич а ю щ е е с я тем, что, с целью >р улучшения эксплуатационных свойств при одновременном повышении качества волокнистого продукта, на каждом приводном ролике узла чесания дополнительно установлена каретка, шарнирно соединенная с валом приводного роли5

4 ка и кинематически связанная со средством перемещения полотна, при этом каретка выполнена в виде рамки, внутри которой установлены направляющие ролики и полотна с иглами.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что средство перемещения полотна имеет тягу и кулачковый механизм.

3, Устройство по пп. 1-2 ° о т л и ч а ю щ е е с я тем, что механизм регулирования зазора между полотнами установлен на тяге средства перемещения пЬлотна.

144901 5

144901 5

1449015
