Качели

Качели

Иллюстрации

Показать все

Реферат



Изобретение относится к развле кательным устройствам, а именно к качелям, и позволяет повысить занимательность посредством закрепления тяг 2 на опоре 1 жестко, выполнения тяг 2 из упругого материала, выполнение тяг 2 коническими. Меньшее основание их расположено у сиденья 3, коэффициент упругости тяг 2 у опоры меньше коэффициента упругости тяг 2 у сиденья 3. 2 з.п. ф-лы, 1 ил. с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (l9I (1!) 4 А1

15 4 А 63 Г 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4193041/28-12 (22) 11.02.87 (46) 07 ° 01.89. Бюл.Ф 1 (75) В,А.Новиков и С.В.Новиков (53) 688.745(088.8) (56) Авторское свидетельство СССР

Ф 1118380, кл. А 63 G 9/02, 1982. (54 ) КАЧЕЛИ (57) Изобретение относится к развлекательным устройствам, а именно к качелям, и позволяет говысить занимательность посредством закрепления тяг 2 на опоре 1 жестко, выполнения тяг 2 иэ упругого материала, выполнение тяг 2 коническими. Меньшее основание их расположено у сиденья 3, коэффициент упругости тяг 2 у опоры меньше коэффициента упругости тяг 2 у сиденья 3. 2 з.п. ф-лы, 1 ип. с

1449143 траектории, близкой к эллиптической.

Кроме того, к силам тяжести человека и центробехной к сиденьи 3 в качелях добавляется сила упругости самих тяг

2, а это ведет к тому, что изменение направлений движения происходит резко и с быстрым нарастанием скорости двихения.

Ф о р м у л а изобретения

Составитель Ю.Зеэера

Техред А. Кравчук

Корректор B. Романенко

Редактор В.Петращ

Заказ 6898/6

Тираж 411

Подписнс е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

11303$, Иосква, %-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужг >рт>л, ул. Проектная, Изобретение относится к устройствам для массовых развлечений, а имен— ио к качелям.

Цель изобретенмя - повьппение зани-5 мательности.

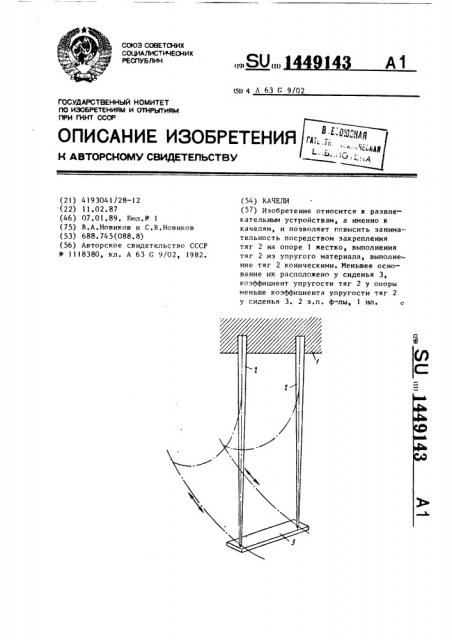

На чертеже изображены качели, общий вид

Качели содержат закрегленные на опоре 1 тяги 2, соединенные между собой в нижней части посредством сиденья 3. Тяги 2 закреплены на опоре 1 жестко и.выполнены из упругого материала, например стали, Коэффициент упругости тяг 2 у опоры 1 мень- 15

me коэффициента упругости тяг 2 у сиденья 3.

Тяги 2 выполнены коническими и их меньшее основание расположено у сиденья 3. 20

Качели функционирувт следувщим образом.

Человек садится на сиденье 3 и начинает раскачиваться. При этом тя— ги 2 изгибавтся в одну и другув сто- 25 роны. Так как тяги 2 упругие, то их концы при изгибах перемещавтся по

1. Качели, содержащие закрепленные на опоре тяги, соединенные между собой в нижней части посредством сиденья, о т л и ч а в щ и е с я тем, что, с цельв повышения занимательнос— ти тяги закреплены на опоре жестко и выполнены иэ упругого материала.

2. Качели по п.1, о т л и ч а в— щ и е с я тем, что коэффициент упругости тяг у опоры меньше коэффициента упругости тяг у сиденья.

3. Качели по пп.1 и 2, о т л и— ч а в щ и е с я тем, что тяги выпол-нены коническими и их меньшее основа ние расположено у сиденья.
