Качели
Иллюстрации
Реферат
Изобретение отиосится к развлекательным устройствам, а именно к качелям, и позволяет повысить занимательность посредством того, что они имеют расположенные по всей длине тяг 2 с возможностью контакта один с другим сферические элементы 4, выполненные одинакового диаметра, и сфери ческие элементы, выполненные разного диаметра. 2 з.п. , 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
А1 (191 (11) 150 4 А 63 С 9/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
flPH ГКНТ СССР (21) 4193247/28-12 (22) 11.02.87 (46) 07.0).89. Бюл. У 1 (75) S.A.Íîâèêîâ и С.В.Новиков (53) 688.745(088.8) (56) Авторское свидетельство СССР
У 1118380, кл. А 63 Г 9/02, 1982. (54) КАЧЕЛИ (57) Изо4ретение относится к раэвлекательньв устройствам, а именно к качелям, и позволяет повысить занимательность посредством того, что они имеют располокенные по всей длине тяг 2 с воэможностью контакта один с другим сферические элементы 4, выполненные одинакового диаметра, и сферические элементы, выполненные разного диаметра. 2 э.п. ф-лы, 3 ил.
1449144
25
40
Изобретение относится к развлека-тельным устройствам, а именно к качелям.
Цель изобретения — повьппение занимательности.

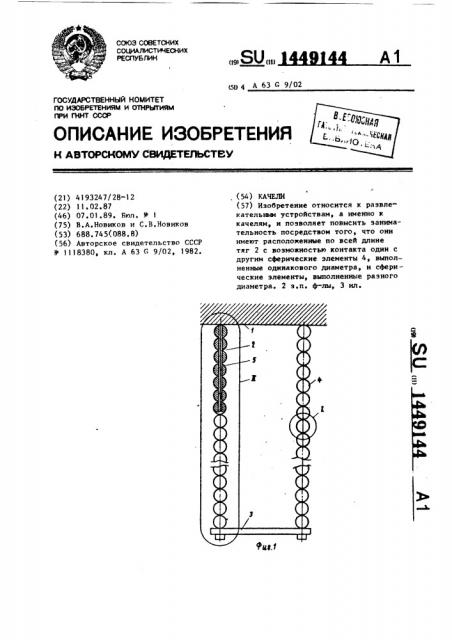

На фиг.1 изображены качели, общий вид; на фиг.2 †. узел I на фиг.1; на фиг.3 — узел II на фиг.1.
Качели содержат подвешенные на опоре 1 тяги 2, соединенные между собой в нижней части сиденьем 3, имеют расположенные на всей длине тяг 2 с возможностью контакта один с другим сферические элементы 4, выполненные одинакового и разного диаметра. Тяги 2 выполнены, например, гибкими и присоединены верхними концами к опоре 1, а нижними концами — к ,сиденью 3.
Сферические элементы 4 установлены на тяги 2 посредством осевых отверстий 5, причем тяги 2 размещены в отверстиях 5 свободно.
Сферические элементы 4 могут быть установлены, например, по всей длине тяг 2 или только в верхней части тяг
2 (не показано), в последнем случае необходимо устройство для ограничения перемещения элементов вверх-вниз.
Основным условием при установке элементов 2 является то, что они должны контактировать один с,другим. Это обеспечивается, например, Устроиством плоских контактных площадок 6.
Все сферические элементы 4 могут быть выполнены одинакового (фиг.1) или разного диаметра (фиг.3). Они могут быть разного диаметра лишь на каком-то участке тяг 2. Например, элементы 7 — 11 выполнены разного диаметра, а все остальные элементы
12 — одинакового диаметра. При том изменение диаметра может быть, например от максимальноГо у элемента
7 до минимального у элемента 12.
Качели функционируит следующим образом.
Человек садится на сиденье 3 и начинает раскачиваться. При раскачивании сферические элементы 4 создают отпор отклонении тяг 2 в сторону, т.е. придают тягам 2 упругость. А это, в свои очередь, ведет к тому, что в качании участвует все время уменьшающаяся длина тяг 2. Поэтому раскачивание проходит по сложной траектории. Причем при отклонении на максимальное расстояние происходит резкое изменение направления движения. И, так как на сиденье действует еще и сила упругости, то нарастание скорости движения происходит быстро.
Формула изобретения
1. Качели, содержащие подвешенные на опоре тяги, соединенные между собой в нижней части сиденьем, о т л и ч а ю щ и е с я тем, что, с целью повышения занимательности, они имеют расположенные по всей длине тяг с возможностью контакта друг с другом сферические элементы.
2. Качели по п.1, о т л и ч а ю щ и е с я тем, что сферические элементы выполнены одинакового диаметPR °
Э. Качели по п.1, о т л и ч а ю— щ и е с я тем, что сферические элементы выполнены разного диаметра.
1449144
Фиг. 2
Фиг. З
