Реферат



Изобретение относится к области развлекательных устройств, а именно к качелям, и позволяет повысить занимательность посредством установленных на стойках 1 между ограничителями 7 и 8 положений ползунов 9 для размещения на них концов горияонтальной балки 2 и прукин 5 и 6, расположенных между ползунами 9 и ограничителями 7 и 8 положений. I ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19I (11) А1

)э1) 4 А 63 С 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИ ТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (2 I ) 4193406/28-1 2 (22) 11.02.87 (46) 07.01.89. Бк)л.№ 1 (72) В.А.Новиков и С.B.Hîíèêîâ (53) 688.745(088.8) (56) Авторское свидетельство СССР

Ф 1118380, кл. А 63 С 9/02, 1982. (54) КАЧЕЛИ (57) Изобретение относится к области развлекательных устройств, а именно к качелям, и позволяет повысить занимательность посредством установленных на стойках 1 между ограничителями 7 и 8 поло):ений ползунов 9 для размещения на них концов горизонтальной балки 2 и пружин 5 и 6, расположенных мекду ползунами 9 и ограничителями 7 и 8 положений, 1 ил.

1449145

Составитель Ю.Зеэера

Техред А. Кравчук

Редактор В.Петраш

Корректор В.Романенко

Заказ 6898/6

Тираж 411

Поди испо е

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, %-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгорац, ул. 1!роектная, 4

Изобретение относится к развлекательным устройствам, а именно к качелям.

Цель изобретения — повышение занимательности.

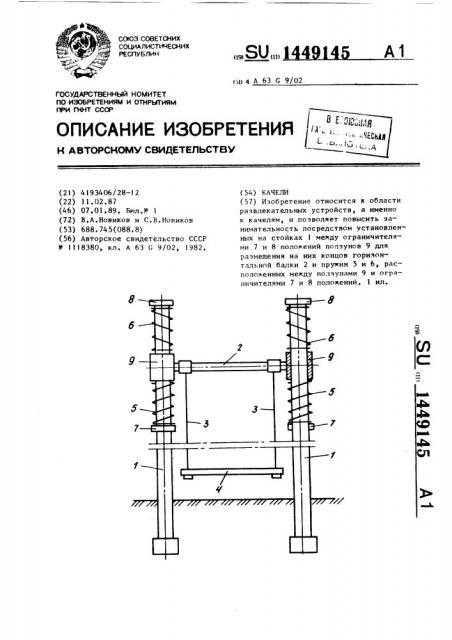

На чертеже изображены качели, общий вид, Качели содержат размещенную на стойках 1 горизонтальную балку 2 с расположенными на ней подвесками 3 с сиденьем 4, пружины 5 и 6, ограничители 7 и 8 положений, установленные на стойках l между ограничителями 7 и

8 положений ползуны 9 для размещения на них концов горизонтальной балки 2, а пружины 5 и 6 расположены между ползунами 9 и ограничителями 7 и 8 положений.

Стойки 1 ныполнены, например, трубчатыми, нижними концами установлены в грунте и изготовлены, например, из стали. Горизонтальная балка

2 выполнена, например, цилиндрической из стали. Подвески 3 выполнены, например, гибкими, верхними концами прикреплены к горизонтальной балке 2, а нижними концами — к сиденью 4.

Полэуны 9 выполнены, например, в виде отрезков труб и посредством внутренних осевых отверстий надеты на стойки 1. Полэуны 9 установлены с возможностью перемещения вдоль сто ек 1 и выполнены, например, из стали.

Горизонтальная балка 2 концами прикреплена жестко к ползунам 9.

На верхних концах стоек установлены ограничители 8 перемещения полэунов 9, выполненные в виде, например, шайб, жестко скрепленных с верхними концами стоек 1. В средней части стоек 1 установлены ограничители 7 перемещения полэунов 9, выполпенные в виде, например, шайб, жестко прикрепленных к телу стоек l.

Ограничители 7 и 8 выполнены, например, из стали.

Пружины 5 и 6 могут быть прикреплены к полэунам 9 и/или к ограничителям 7 и 8 н могут размещаться между ними свободно, Качели функционируют следующим образом.

Человек садится на сиденье 4 и начинает раскачиваться. При этом усилие от подвесок 3, которое зависит от скорости качания, веса человека, угла отклонения подвесок 3 от вертикали, передается горизонтальной балке 2, а через нее полэунам 9. Ползуны 9 под действием этого усилия

2р перемещаются вдоль стоек 1. Так как величина усилия, перемещающего ползуны 9 (проекция усилия в тягах на вертикальную ось), все время меняется, то положение горизонтальной

25 балки 2 по вертикали, а вместе с ней и оси качаний меняется по высоте.

Поэтому траектория качаний сиденья 4 неопределенна и отличается от круго- вой.

Формула изобретения

Качели, содержащие размещенную на стойках горизонтальную балку с расположенными на ней подвесками с сиденьем, пружины и ограничители положений, о т л и ч а ю щ и е с я тем, что, с целью повышения занимательности, онн имеют установленные на стойках между ограничителями поло40 жений ползуны для размещения на них концов горизонтальной балки, а пружины расположены между полэунами и ограничителями положений.
