Диспергатор для получения лакокрасочных суспензий

Диспергатор для получения лакокрасочных суспензий

Иллюстрации

Показать все

Реферат



Изобретение относится к технике производства суспензий лакокрасочной промьшшенности и предназначено для диспергирования пигментов в связующем . Цель изобретения - интенсификация процесса. Обрабатываемый мате- . риал насосом нагнетается в корпус через истирающие средства, установленные на приводном валу и состоящие из наружных и внутренних колец и размещенных между ними тел качения. На одном из колец или каждого истирающего средства имеются гнезда для тел качения, форма поверхности которых соответствует форма тела качения. Наличие гнезд на кольцах интенсифицирует процесс диспергирования путем повышения времени воздействия истирающих средств на обрабатываемый материал вследствие увеличения поверхности контакта между кольцом и телами качения. 3 ил. (Л

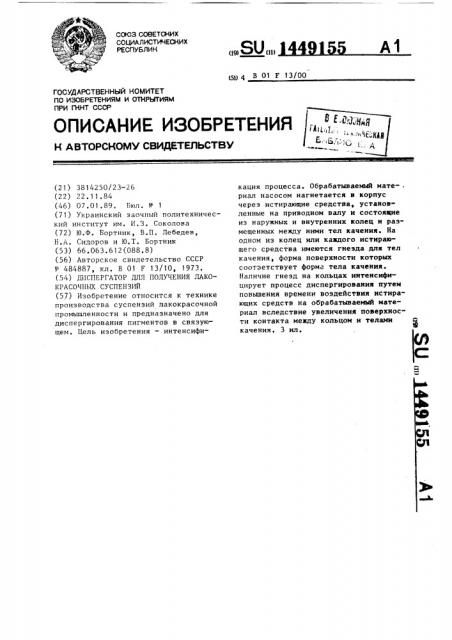

СОЮЗ СОВЕТОНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (511 4 В 01 F 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

nQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 ю(у (21) 3814250/23-26 (22) 22.11 ° 84 (46) 07.01.89, Бюл. М 1 (71) Украинский заочный политехнический институт им. И.3. Соколова (72) Ю.Ф. Бортник, В.П. Лебедев, Н.A. Сидоров и Ю.Т. Бортник (53) 66.063.612(088.8) (56) Авторское свидетельство СССР

1(- 484887, кл, В 01 F 13/10, 1973. (54) ДИСПЕРГАТОР ДЛЯ ПОЛУЧЕНИЯ ЛАКОКРАСОЧНЫХ СУСПЕНЗИИ (57) Изобретение относится к технике производства суспензий лакокрасочной промышленности и предназначено для диспергирования пигментов в связующем. Цель изобретения — интенсификация процесса. Обрабатываемый мате-, риал насосом нагнетается в корпус через истирающие средства, установленные на приводном валу и состоящие из наружных и внутренних колец и размещенных между ними тел качения. На одном из колец или каждого истиравщего средства имеются гнезда для тел качения, форма поверхности которых соотзетствует форме тела качения.

Наличие гнезд на кольцах интенсифицирует процесс диспергирования путем повышения времени воздействия истирающих средств на обрабатываемый материал вследствие увеличения поверхности контакта между кольцом и телами качения. 3 ил.

1449155

Изобретение относится к технике производства суспензий лакокрасочной промьппленности и предназначено для диспергирования пигментов в связую5 щем.

Цель изобретения — интенсификация процесса.

На фиг. 1 показан диспергатор, общий вид; на фиг. 2 — разрез А-А на фиг.1; на фиг. 3 — то же, вариант конструктивного выполнения истирающих средств °

Диспергатор содержит корпус 1, снабженный рубашкой 2 охлаждения, 15 установленный в корпусе 1 приводной вал 3 с порядно расположенными на нем истирающими средствами, каждое из которых состоит из наружного 4 и внутреннего 5 колец, и размещенными меж- 20 ду ними телами 6 качения.

На одном из колец 4 или 5 имеются гнезда для тел 6 качения, форма поверхности которых соответствует форме тела качения (фиг ° 2 и 3). Между ис- 25 тирающими средствами установлены вращающиеся зубчатые диски 7 и неподвижные перфорированные диски 8. Ограничительные кольца 9 и 10 создают камеры

11, являющиеся зонами локальной ка- 39 витации большой энергии. В нижней части корпуса 1 расположен опорный конический подшипник 12 вала 3, а снаружи корпуса в его верхней и нижней частях смонтированы монтажные фланцы 13 и 14. Корпус 1 содержит загрузочный 15 и разгрузочный 16 патрубки.

Диспергатор работает следующим образом. 40

Обрабатываемый материал непрерывно подается через загрузочный патрубок 15. Насосом (не показан) суспензия нагнетается через истирающие средства, где твердая фаза подверга- 45 ется раздавливанию, HctHpsHHlo и сдвигу между поверхностями наружных 4 и внутренних 5 колец и тел 6 качения.

Наличие гнезд для тел качения в наружных 4 или внутренних 5 кольцах, форма поверхности которых соответствует форме тела качения, интенсифицирует процесс диспергировання путем повышения времени воздействия истирающих средств на обрабатываемый материал вследствие увеличения поверхности контакта между кольцом и телами качения.

Попадая в камеры 11, обрабатываемый материал подвергается сдвигу, удару и интенсивному диспергирующему действию кавитации, создаваемым зубчатыми дисками 7.

При проходе обрабатываемого материала через неподвижные перфорированные диски 8 он дополнительно гомогениэируется и диспергируется за счет градиента сдвиговых усилий при переходе нэ одной зоны в другую.

Обработанная суспензия выводится из диспергатора через разгрузочный патрубок 16.

Формула изобретения

Диспергатор для получения лакокрасочных суспензий, содержащий корпус, снабженный рубашкой охлаждения, загрузочным и разгрузочным патрубками, приводной вал с порядно расположенными истирающнми средствами, каждое из которых состоит из наружного и внутреннего колец и размещенных между ними тел качения, о т л нч а ю шийся тем, что, с целью интенсификации процесса, одно из колец каждого истирающего средства снабжено гнездами для тел качения, форма поверхности которых соответствует форме тела качения.

1449!55

14491 55
