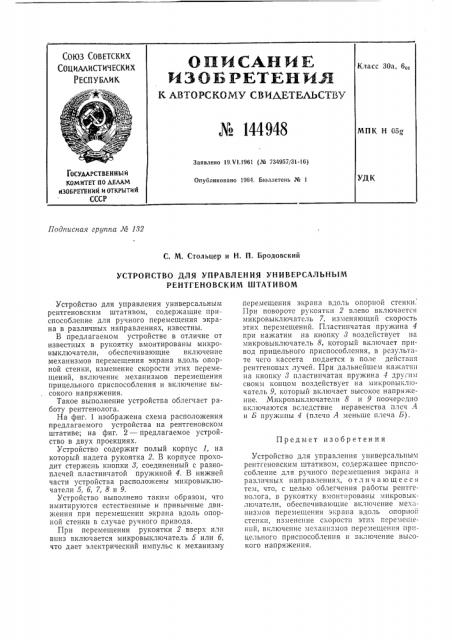

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОАЗИСА HNE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ко 144948

Класс ЗОа, 6„

/»

МПК Н 05gä

Заявлено 19.Ч1.1961 (¹ 734967/31-16) ГОСУДАРСТВЕН Н Ы И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 1964. Бюллетень № 1

Подписная группа № 182

С. М. Стольцер и Н. П. Бродовский

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ УHHBEPCAJlbHbIM

РЕНТГЕНОВСКИМ ШТАТИВОМ

Предмет изобретения

Устройство для управления универсальным рентгеновским штативом, содержащие приспособление для ручного перемещения экрана в различных направлениях, известны.

В предлагаемом устройстве в отличие от известных в рукоятку вмонтированы микровыключатели, обеспечивающие включение механизмов перемещения экрана вдоль опорной стенки, изменение скорости этих перемещений, включение механизмов перемещения прицельного приспособления и включение высокого напряжения.

Такое выполнение устройства облегчает работу рентгенолога.

На фиг. 1 изображена схема расположения предлагаемого устройства на рентгеновском штативе; на фиг. 2 — предлагаемое устройство в двух проекциях.

Устройство содержит полый корпус 1, на который надета рукоятка 2. В корпусе проходит стержень кнопки 8, соединенный с разноплечей пластинчатой пружиной 4. В нижней части устройства расположены микровыключатели5, б, 7,8и9.

Устройство выполнено таким образом, что имитируются естественные и привычные двихкения при перемещении экрана вдоль опорной стенки в случае ручного привода.

При перемещении рукоятки 2 вверх или вниз включается микровыключатель 5 или б, что дает электрический импульс к механизму перемещения экрана вдоль опорной стенки.

При повороте рукоятки 2 влево включается микровыключатель 7, изменяющий скорость этих перемещений. Пластинчатая пружина 4 при нажатии на кнопку 8 воздействует на микровыключатель 8, который включает привод прицельного приспособления, в результате чего кассета подается в поле действия рентгеновых лучей. При дальнейшем нажатии на кнопку 8 пластинчатая пружина 4 дру-им

cBoим концом Воздействует на мнкровыкл!очатель 9, который включает высокое напряжение. Микровыключатели 8 и 9 поочерсдно включаются вследствие неравенства плеч А и Б пружины 4 (плечо А меньше плеча Б).

Устройство для управления универсальным рентгеновским штативом, содержащее приспособление для ручного перемещения экрана в различных направлениях, о т л н ч а ю щ е е с я тем, что, с целью облегчения работы рентгеНо;IoI а, В рукоятку вмонтированы микровыключатели, обеспечивающие вкл1очение мех»низмов перемещения экрана вдоль опорной стенки, изменение скорости этих перемещений, включение механизмов перемещения прицельного приспособления и включение высокого напряжения. № 144948
