Кулирный трикотаж и способ его изготовления

Кулирный трикотаж и способ его изготовления

Иллюстрации

Показать все

Реферат



Изобретение относится к трикотаясному производству, а именно к кулирному трикотажу с основными и уточными нитями и способу его изготовления , и позволяет улучшить качество трикотажа за счет повьйиения его объемного изготовления. Кулирный трикотаж дополнительно содержит уточные нити, закрепленные между протяжками покровных нитей и нитями основы. При изготовлении кулирного трикотажа на кругловязальной машине с язычковыми иглами прокладьгоают дополнительные уточные нити изнутри венца основы под язычки выведенных на заключение игл. 2 с. и 1 з.п. ф-лы, 4 ил.

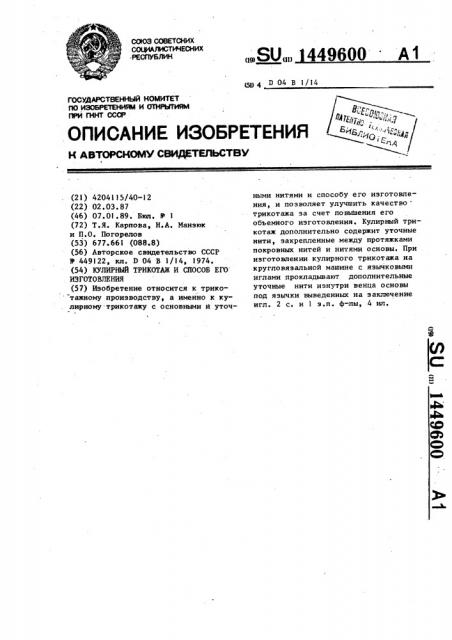

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

-РЕСПУБЛИК

151) 4 Э 04 В 1/14

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЬГИЯМ

ПРИ ГКНТ СССР (21) 4204115/40-12 (22) 02.03.87 (46) 07.01. 89. Бюл. У I (72) Т.Я. Карпова, Н.А. Манзюк и П.О. Погорелов (53) 677.661 (088.8) (56) Авторское свидетельство СССР

У 449122, кл. D 04 В 1/14, 1974. (543 КУЛИРНЫЙ ТРИКОТАЖ И СПОСОБ ЕГО

ИЗГОТОВЛЕНИЯ (57) Изобретение относится к трико "тажному производству, а именно к кулирному-трикотажу с основными и уточ„„SU„„449600 А1 ными нитями и способу его изготовления, и позволяет улучшить качество трикотажа за счет повьйаения его объемного изготовления. Кулирный трикотаж дополнительно содержит уточные нити, закрепленные между протяжками покровных нитей и нитями основы. При изготовлении кулирного трикотажа на кругловязальной машине с язычковыми иглами прокладывают, дополнительные уточные нити изнутри венца основы под язычки выведенных на заключение игл. 2 с. и 1 з.п. ф-лы, 4 ип.

1449600

Изобретение относится к трикотажному производству, а именно к кулирн му трикотажу с основными и уточными нитями и способу его изготовления нф кругловязальной машине.

Цель изобретения - улучшение качества трикотажа эа счет повышения его объемного заполнения.

На фиг.1 изображено строение ку- 10 лфрного трикотажа с лицевой стороны; н фиг.2 — то же, с изнаночной сторона фиг.3 — схема осуществления и оцесса изготовления кулирного трик тажа; на фиг.4 — последователь- 15 нъесть моментов петлеобразования.

Кулирный трикотаж (фиг.1 и 2) содержит петельные ряды платированной г1 ади из грунтовой 1 и покровной 2 н тей, нити 3 основы, расположенные 20 между петельными столбиками глади на п отяжках 4 грунтовой нити 1 и под и огнутой протяжкой 5 покровной кит 2, нити 6 утка, размещенные между о товами петель 7 покровной глади и н тями 3 основы, нити 8 дополнительн го утка, смещенные по вертикали о гиосительно нитей 6 утка и расположенные между нитями 3 основы и изо- гнутыми протяжками 5 покровной ни- 30 ти 2.

Способ осуществляют следующим обр зом.

После заключения с внутренней сто- 35 р ны венца основы под крючок иглы и окладывают грунтовую нить 1, а н ть 8 дополнительного утка проклад явают ниже открытого язычка иглы и вЬппе старой петли 9 покровной глади (фиг. 4а), уменьшают угол наклона нити 3 основы к оси венца основы, производят вынесение грунтовой нити 1 и с наружной стороны венца основы на явычок иглы прокладывают покровную 45 нИть 2 (фиг. 4б), производят прессование, нанесение нити 8 дополнительного утка и старой петли 9, затем производят нанесение покровной нити

2 (фиг. 4в), возвращают в исходное положение нить 3 основы, сбрасывают нить 8 дополнительного утка, производят соединение, кулирование и формирование новой петли 10 и сбрасываняе старой петли 9 (фиг. 4г}, далее в1ыполняют операцию оттяжки и прокла° ° вают нить 6 утка эа спинку иглы (, иг. 4д), далее выполняют операцию оттяжки и прокладывают нить 6 утка за спинку иглы фиг. 4д).

При таком способе вязания нити 6 и 8 располагаются по разные стороны относительно нитей 3 основы со смещением по вертикали. Нити 8 дополнительного утка прижимают к нитям 3 основы и удерживаются на изнаночной стороне трикотажа изогнутыми протяжками 5 покровных нитей 2.

Уточные или основные нити могут быть образованы из специальных нитей: химстойких, высокомодульных, термостойких, токопроводящих, в зависимости от назначения трикотажного материала. формула из о бр ет ения

1. Кулирный трикотаж, содержащий петельные ряды платированной глади, нити основы, расположенные между петельными столбиками и закрепленные между протяжками покровных и грунтовых нитей, уточные нити, расположенные вдоль петельных рядов и закрепленные между остовами петель с изнаночной стороны и нитями основы, о тл и ч а ю шийся тем, что, с целью улучшения качества трикотажа эа счет повышения его объемного заполнения, он дополнительно содержит в каждом петельном ряду уточные нити, закрепленные между протяжками покровных нитей и нитями основы.

2. Трикотаж по п.1 о т л и— ч ающий ся тем, что, с целью

его применения для армирования гибридных композитов, уточные и/или основные нити выполнены иэ химстойких или термостойких волокон.

3. Способ изготовления кулирного трикотажа на кругловязальной машине с язычковыми иглами, при котором осуществляют подачу нитей основы и межигольные промежутки с периодическим изменением угла их наклона к иглам, образуя венец основы, прокладывают на иглы грунтовые нити изнутри венца основы и покровные нити снаружи венца основы, а уточные нити за спинки игл снаружи венца основы, отличающийся тем, что прокладывают дополнительные уточные нити изнутри венца основы под язычки выведенных на заключение игл.

1449600

Фиг.3

t 449600

Составитель В. Кобляков

Техред Л. Олийнык Корректор А. Обручар

Редактор И.Горная

Заказ 6936/29 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно- олиграфическое предприятие, r. Ужгород, ул. Проектная, 4
