Реферат



Класс 3!с, )g

Хв 14497f

СССР

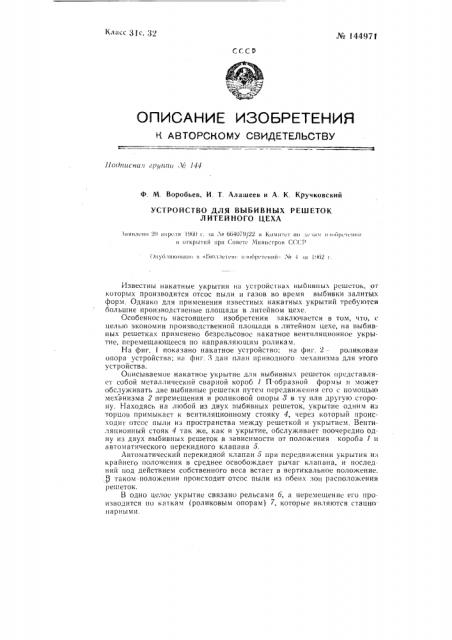

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11(;0íèñíà (ср((та Л" 114

Ф. М Воробьев, И. T. Алашеев и А. К. Кручковский

УСТРОЙСТВО ДЛЯ ВЫБИВНЫХ РЕШЕТОК

ЛИТЕЙ НОГО ЦЕХА

:)))ннлсно )(! нор<ли (Ч()() т. 33 Л 66)079/22 и Комитст il<) .и )ни н)о))рс)свин

)I открь() ий нри (.овите Министров 0.(.Р ()и <1.)иконвно Is «)))ос)лет<и<. и ни)р< тоний ЛЪ Ч ви 1<)()2 ) .

Известны накатные укрытия на ус(ройствах выбивных решезок, от которых производится отсос пыли и газов во время выбивки залитых форм. Однако для применения известных накатных укрытий требуются большие производственые площади в литейном цехе.

Особенность настоящего изобретения заключается в том, что, с целью экономии производственной площади в литейном цехе, на выбивных решетках применено безрельсовое накатное вентиляционное укрытие, перемещающееся по направляющим роликам, На фиг. показано накатное устройство; на фиг. 2 — роликовая опора устройства; на фиг. 3 дан план приводного меxà((èçìà для этого устройства.

Описываемое накатное укрытие для выбивных решеток представляет собой металлический сварнои короб 1 П-образной формы и может обслуживать две выбивные решетки путем передвижения его с помощью механизма 2 перемещения и роликовой опоры 3 в ту или другую сторону. f-!аходясь на любой из двух выбивных решеток, укрытие одним из торцов примыкает к вентиляционному стояку 4, через который происходит отсос пыли из пространства между решеткой и укрытием. Вентиляционный стояк 4 так же, как и укрытие, обслуживает поочередно одну из двух выбивных решеток в зависимости оТ положения короба 1 и автоматического перекидного клапана 5.

Автоматический перекидной клапан 5 при передвижении укрытия из крайнего положения в среднее освобождает рычаг клапана, и последний под действием собственного веса встает в вертикальное положение.

Ч таком положении происходит отсос пыли из обеих зон расположения решеток.

В одно целое укрытие связано рельсами 6, а перемещение его производится по каткам (роликовым опорам) 7, которые являются стационарнь) ми.

Движение укрытия по каткам производится с помощью реверсив»о1 о электродвигателя 8 через редуктор 9 и пару шестерен 10, одна из которых укреплена на валу 11. На концах вала 11 закреплены звездочки . 2, находящиеся в зацеплении с рейками, жестко соединенными с низом накатного укрытия.

В связи с тем, что накатнос укрытие размещено между двумя выбивными рс пстками, оно почти не занимает производственных плОщадей цеха.

Институт ЦНИИТМАИ1 отметил промышленную полезность предлагаемого устройства.

Предмет изобретсния

Устройство для выбивных решеток литейного цеха, о т л и ч.а ющ е е с я тем, что, с целью сокращения производственной площади. литейного цеха, применено безрельсовое накатное вентиляционное укрыти» выбивных решеток, представляющее собою жсткое с двухсторонним реверсивным приводом укрытие с цевочным (реечным) зацеплением, перемещающееся по опорным направляющим роликам.

Фиг/
