Реферат



Изобретение позволяет улучшить перераспределение теплоносителя по секциям при нижнем его подводе. Вертикальные секции соединены посредством ниппелей с образованием верхнего и нижнего коллекторов (К). Верхнил К подключен к верхнему отводящему патрубку (П), а нижний К - к нижнему подводящему П. Отводящий П установлен с примыканием к полой втулке 6, размещенной в полости верхнего К с образованием кольцевого зазора 7. Поворотный насадок 9 соединяет втулку 6 с второй со стороны этого П секцией. При движении теплоносителя по секциям сверху вниз имеет место повышенная теплоотдача вследствие его противопотока относит, конвективного потока нагреваемого воздуха. 2 ил. (D (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

»51) 4 F 24 Н 9/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fHHT СССР (21) 3972296/29-06

1, (22) 20,09,85 (46) 07.01 ° 89. Бюл. Р 1 (71) Государственный проектный институт "Гипрогражданпромстрой"

Госстроя УССР (72) А.С.Гормиз (53) 621.646.228 (088.8) (56) Авторское свидетельство СССР

Р 86145, кл. F 24 Н 9/14, 1947.

Авторское свидетельство СССР

У 549676, кл. F 24 Н 9/14, 1974. (54) ОТОПИТЕЛЬНЫЙ РАДИАТОР (57) Изобретение позволяет улучшить перераспределение теплоносителя по секциям при нижнем его подводе. Вер„„SU „„1449783 А 1 тикальные секции соединены посредством ниппелей с образованием верхнего и нижнего коллекторов (К). Верхний К подключен к верхнему отводящему патрубку (П}, а нижний К вЂ” к нижнему по»»водящему П. Отводящий П установлен с примыканием к полой втулке 6, размещенной в полости верхнего К с образованием кольцевого зазора 7.

Поворотный насадок 9 соединяет втулку 6 с второй со стороны этого П секцией. При движении теплоносителя по секциям сверху вниз имеет место повышенная теплоотдача вследствие его противопотока относит. конвективного потока нагреваемого воздуха.

2 ил, 1449783

Изобретение относится к теплотехнике и может быть использовано в устройствах обогрева помещений парфм и водой.

Цель изобретения — улучшение перераспределения теплоносителя по секцйям отопительного радиатора при нижнем подводе.

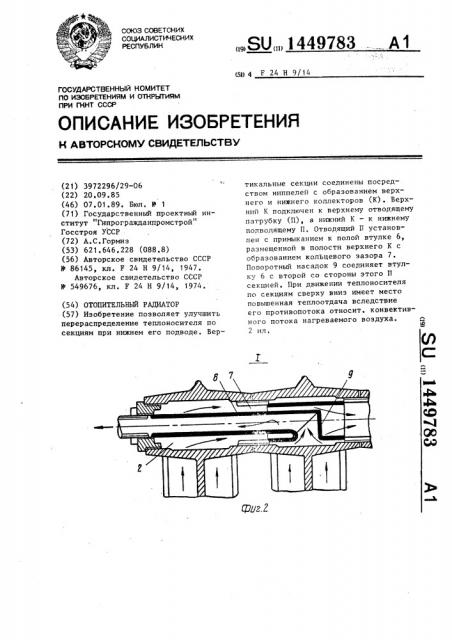

На фиг.1 изображен отопительный р щиатор, вид сбоку; на фиг.2— у ел Х на фиг.1.

Отопительный радиатор содержит вер-. т кальные секции 1, соединенные воср дством ниппелей с образованием 15 в рхнего и нижнего отводящего и подв дящего коллекторов 2 и 3, подключ нных к.нижнему пьдвьдящему и верхи му отводящему патрубкам 4 и 5, поедний из которых установлен с при- 20 анием к полой втулке 6, раэмещенн и в полости верхнего коллектора 2 с,образованием кольцевого sasopa 7. !

В нижнем коллекторе 3 между крайнйми со стороны подводящего патрубка 4 секциями 1 установлена заглушка

8> а втулка 6 снабжена поворотным н садком 9, соединяющим втулку 6 с

I в орой со стороны отводящего патрубк 5 секцией 1.

При работе устройства теплоносит ль поступает по патрубку 4 в перв ю секцию 1 радиатора, движется вверх благодаря наличию заглушки 8 и поступает в верхний коллектор 2 35 з тем по зазору 7 мимо второй секц 1 и опускается по остальным секям в нижний коллектор 3, откуда поднимается по второй со стороны отводящего патрубка 5 секции 1 и через поворотный насадок 9, втулку 6 и патрубок 5 покидает радиатор.

При этом при движении теплоносителя по секциям 1 сверху вниз имеет место повышенная теплоотдача вследствие противотока последнего относительно конвективного потока нагреваемого воздуха. Таким образом, размещение втулки 6 в верхнем коллекторе

2 и выполнение ее с поворотным насадком 9, соединяющим втулку 6 с второй со стороны отводящего патрубка секцией 1, улучшается перераспределение теплоносителя по секциям 1 радиатора и повышается теплоотдача.

Формула изобретения

Отопительный радиатор, содержащий вертикальные секции, соединенные посредством ниппелей с образованием верхнего и нижнего коллекторов, подключенных к верхнему отводящему и нижнему подводящему патрубкам, один из которых плотно примыкает к полой втулке, размещенной в полости одног из коллекторов с образованием кольцевого зазора, и заглушку, установленную в нижнем коллекторе между крайними со стороны подводящего патрубка секциями, о т л и ч а ю— шийся тем, что, с целью улучшения перераспределения теплоносителя по секциям при нижнем подводе последнего, втулка размещена в верхнем коллекторе и снабжена поворотным насадком, соединяющим втулку с второй со стороны отводящего патрубка секцией.
