Изобретение относится к устройствам, обеспечивающим сброс тепла в условиях вакуума.

Целью изобретения является повышение эксплуатационной надежности путем обеспечения сброса пиковых тепловых нагрузок.

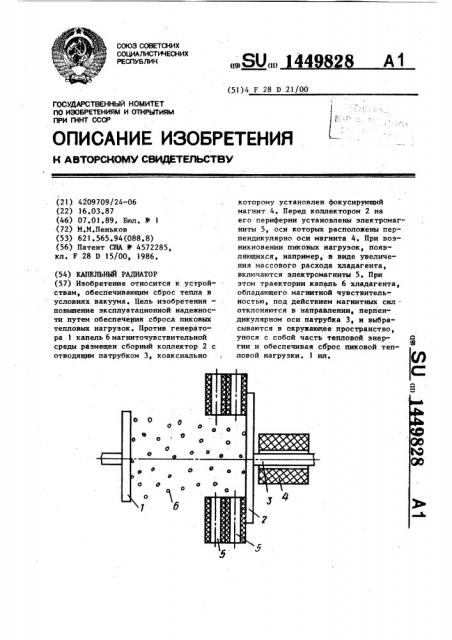

На чертеже изображена схема предлагаемого капельного радиатора.

Капельный радиатор содержит генератор 1 капель магниточувствительной среды и размещенный против него сборный коллектор 2 с отводящим патрубком 3. Коаксиально патрубку 3 установлен фокусирующий магнит 4.

Перед сборным коллектором 2 на его периферии дополнительно установлены электромагниты 5, оси которых расположены перпендикулярно оси фокусиру1 ющего магнита 4.

Капельный радиатор работает следующим образом.

Генератор 1 капель генерирует поток капель б магниточувствительной среды (хладагента) ° движущихся к сборному коллектору 2. Капли излучают тепло в окружающее пространство. В сборном коллекторе 2 капли собираются и поступают в отводящий патрубок 3. Магнит 4 при этом фокусирует поток капель. В случае возникновения пиковых тепловых нагрузок, проявляющихся, например, в виде увеличения массового расхода хладагента, включаются электромагниты

5. При этом траектории капель 6 хладагента, обладающего магнитной чувствительностью, будут под дейст.— вием магнитных сил отклоняться в направлении, перпендикулярном осН патрубка 3, и выбрасываться в окружающее пространство, .унося с собой часть тепловой энергии и обеспечивая сброс пиковой тепловой нагрузки, Оставшаяся часть хладагента будет поступать в патрубок 3, поддерживая контур хладагента в готовности к работе. При прекращении действия пика тепловой нагрузки электромагни15 ты 5 отключаются и радиатор возвращается в первоначальный режим работы.

Использование изобретения позволяет повысить эксплуатационную надежность капельного радиатора при

20 возникновении пиковых тепловых нагрузок.

25 Капельный радиатор, содержащий генератор капель магниточувствительной среды и размещенный против него сборный коллектор с отводящим патрубком, коаксиально которому установ30 лен фокусирующий магнит, о т л и— ч а ю шийся тем, что, с целью повышения эксплуатационной надежности путем обеспечения сбора пиковых тепловых нагрузок, перед сборным коллектоРом на его периферии дополнительно установлены электромагниты, оси которых расположены перпендикулярно оси фокусирующего магнита.
